Описание Yoshitake GP-50RD Клапана регулирования первичного давления
Клапан с «пилотным» управлением.
Об устройстве редукционного узла читайте тут. О классификации регуляторов можно узнать здесь.
Особенности Yoshitake GP-50RD Клапана регулирования первичного давления
- Пилотные клапаны работают в широком диапазоне расхода;
- Оптимален в качестве спускного клапана насоса в закрытом контуре.
Применение | Холодная и горячая вода | |
---|---|---|
Диапазон регулирования давления |
0,1-0,2 МПа 0,2-0,4 МПа 0,4-0,7 МПа |
|
Мин. дифференциальное давление | 0,1 МПа | |

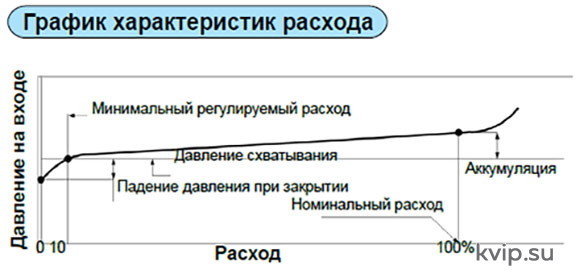

Мин. регулируемый расход | 10 % номинального расхода | |
Температура эксплуатации | 0-70 ˚C | |
Материал | Корпус | Чугун |
Клапан |
Бутадиен-нитрильный каучук Бронза |
|
Седло клапана | Бронза | |
Соединение | Фланцевое соединение JIS 10K RF |

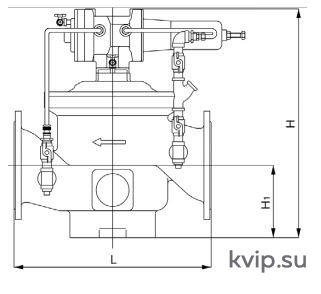

Номинальный размер | L, мм | H, мм | Н1, мм | Вес, кг |
---|---|---|---|---|
125А | 420 | 585 | 145 | 130 |
150А | 450 |
623 |
153 | 180 |
200А | 600 |
765 |
220 | 280 |
250А | 700 |
835 |
250 | 410 |
300А | 800 |
895 |
295 | 520 |
Номинальный размер | 125А | 150А | 200А | 250А | 300А |
---|---|---|---|---|---|

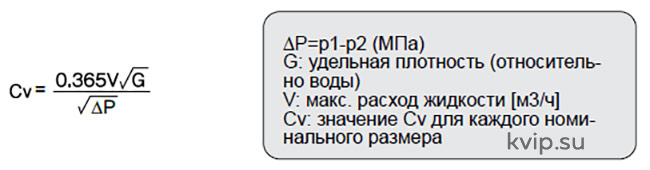

Значение Cv | 180 | 260 | 470 | 710 | 900 |
Ном. расход (м³/ч) | 145 | 204 | 355 | 547 | 800 |
Как использовать диаграмму (пример) Yoshitake GP-50RD Клапана регулирования первичного давления
- Найдите точку пересечения (С) линий дифференциального давления (А) и потребного расхода (В);
- Выберите размер над точкой (С);
- В данном примере выберите 150A.
Скорость движения жидкости по трубопроводу не должна превышать 3 м/с.
