Описание Yoshitake GP-50R Клапана регулирования первичного давления
Клапан с «пилотным» управлением.
Об устройстве редукционного узла читайте тут. О классификации регуляторов можно узнать здесь.
Особенности Yoshitake GP-50R Клапана регулирования первичного давления
- Пилотные клапаны работают в широком диапазоне расхода;
- Предназначен для поддержания постоянного давления внутри трубопровода во время работы насоса;
- Предотвращает изменения давления, вызванные колебаниями нагрузки установки кондиционирования.
| Применение | Холодная и горячая вода | |
|---|---|---|
| Диапазон регулирования давления |
0,1-0,2 МПа 0,2-0,4 МПа 0,4-0,7 МПа |
|
| Мин. дифференциальное давление | 0,1 МПа | |
| Мин. регулируемый расход | 10 % номинального расхода | |
| Температура эксплуатации | 0-70 ˚C | |
| Материал | Корпус | Чугун |
| Клапан |
Бутадиен-нитрильный каучук Бронза |
|

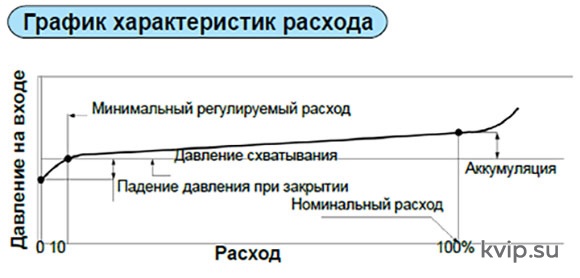

| Седло клапана | Бронза | |
| Соединение | Фланцевое соединение JIS 10K RF | |
| Номинальный размер | L, мм | H1, мм | Н, мм | Вес, кг |
|---|---|---|---|---|
| 125А | 420 | 585 | 145 | 130 |
| 150А | 450 | 557 | 153 | 170 |
| 200А | 600 | 696 | 220 | 280 |
| 250А | 700 | 765 | 250 | 400 |
| 300А | 800 | 825 | 295 | 520 |
| Номинальный размер | 125А | 150А | 200А | 250А | 300А |
|---|---|---|---|---|---|
| Значение Cv | 180 | 260 | 470 | 710 | 900 |
| Ном. расход (м³/ч) | 145 | 204 | 355 | 547 | 800 |
| Диапазон регулир. давления | Перепад давления отсечки |
|---|---|
| От 0,1 до 0,2 МПа | Не более 0,05 МПа |
| От 0,2 до 0,4 МПа | Не более 0,07 МПа |
| От 0,4 до 0,7 МПа | Не более 0,11 МПа |
| Диапазон регулир. давления | Перепад давления отсечки (дифф. давление) |
|---|---|
| От 0,1 до 0,2 МПа | Не более 0,07 МПа |
| От 0,2 до 0,4 МПа | Не более 0,09 МПа |
| От 0,4 до 0,7 МПа | Не более 0,13 МПа |
| Аккумуляция | В пределах 10% установленного давления (минимум 0,04 МПа) |

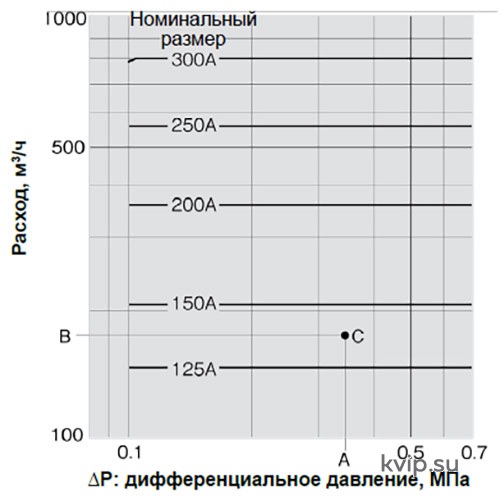

Как использовать диаграмму (пример) Yoshitake GP-50R Клапана регулирования первичного давления
- Найдите точку пересечения (С) линий дифференциального давления (А) и потребного расхода (В);
- Выберите размер над точкой (С);
- В данном примере выберите 150A.
Скорость движения жидкости по трубопроводу не должна превышать 3 м/с.
