Описание Yoshitake GP-50 Клапана редукционного для воды
Клапан с «пилотным» управлением.
Об устройстве редукционного узла читайте тут. О классификации регуляторов можно узнать здесь.
Особенности Yoshitake GP-50 Клапана редукционного для воды
- Клапаны пилотного типа работают в широком диапазоне расхода;
- Низкое смещение давления;
- Обеспечивает стабильное давление на выходе.
| Модель | GP-50 | |
|---|---|---|
| Применение | Холодная и горячая вода | |
| Давление на входе | 0,14-1,0 МПа | |
| Пониженное давление |
0,07-0,2 МПа 0,2-0,4 МПа 0,4-0,7 МПа |
|
| Температура эксплуатации | 0-70 °C | |
| Мин. дифференц. давление | 0,07 МПа | |
| Материал | Корпус | Чугун |
| Клапан | Нержавеющая сталь • покрытие NBK | |
| Седло клапана | Нержавеющая сталь | |
| Соединение | Фланцевое соединение JIS 10K RF | |
| Номинальный размер | 125А | 150А | 200А | 250А | 300А |
|---|---|---|---|---|---|
| Минимальный регулируемый расход | 10% от ном. расхода | ||||
| Диапазон давления | Повышение давления отсечки |
|---|---|
| 0,07-0,2 МПа | Не более 0,05 МПа |
| 0,2-0,4 МПа | Не более 0,07 МПа |
| 0,4-0,7 МПа | Не более 0,11 МПа |

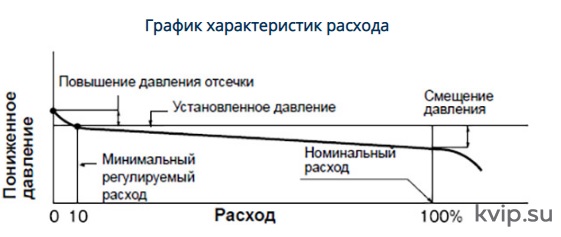

Смещение давления не превышает 10 % от установленного давления (минимальная установка давления — 0,04 МПа).

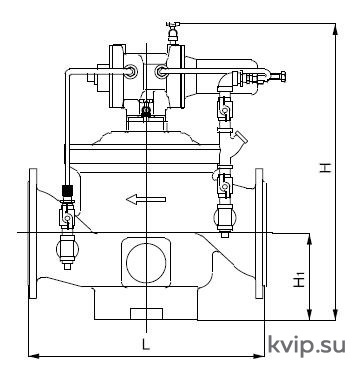

| Номинальный размер | L, мм | Н, мм | Н1, мм | Вес, кг |
|---|---|---|---|---|
| 125А | 420 | 585 | 145 | 130 |
| 150А | 450 | 623 | 153 | 170 |
| 200А | 600 | 765 | 220 | 270 |
| 250А | 700 | 835 | 250 | 400 |
| 300А | 800 | 895 | 295 | 510 |
| Номинальный размер | 125А | 150А | 200А | 250А | 300А |
|---|---|---|---|---|---|
| Расход (м3/ч) | 145 | 204 | 355 | 547 | 800 |

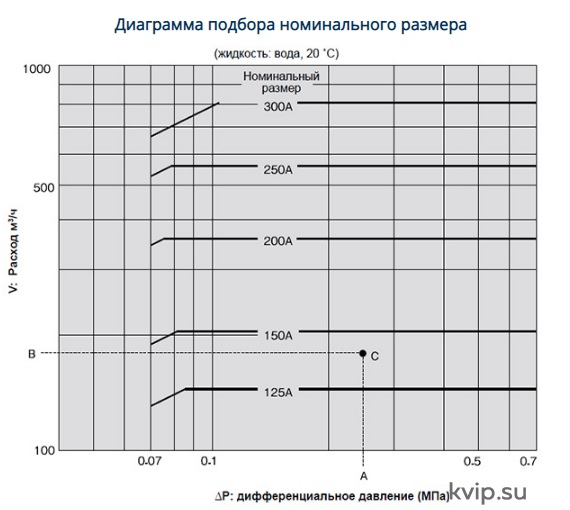

Пример подбора клапана по диаграмме
- Найдите точку пересечения (С) линий дифференциального давления (А) и необходимого расхода (В);
- Выберите размер над точкой (С). В данном примере должен быть выбран размер 150A.
*Скорость движения жидкости по трубопроводу не должна превышать 3 м/с.
