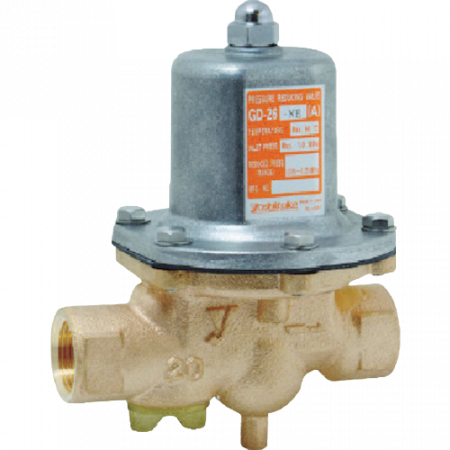

Описание Yoshitake GD-26S Клапана редукционного для воды
Клапан прямого действия.
Об устройстве редукционного узла читайте тут. Об устройстве и классификации регуляторов можно узнать здесь.
Особенности Yoshitake GD-26S Клапана редукционного для воды
- Детали проточной части изготовлены из устойчивого к коррозии материала, что исключает наличие ржавой роды;
- Низкий уровень шума;
- Сбалансированная по давлению конструкция клапана позволяет удерживать значение пониженного давления на постоянном уровне, не поддаваясь при этом влиянию входного давления;
- Закрытая конструкция удерживает жидкость внутри даже в том случае, если мембрана повреждена или сломана;
- Верхняя часть клапана легко снимается для осмотра и технического обслуживания;
- Компактная и легкая конструкция облегчает прокладку трубопроводов.
| Модель | GD-26S | |
|---|---|---|
| Применение |
Холодная и горячая вода |
|
| Давление на входе |
1,0 МПа или менее |
|
| Редуцированное давление |
(А) 0,05-0,35 МПа (В) 0,3-0,7 МПа |
|
|
Мин. дифференц. давление |
0,05 МПа |
|
|
Макс. коэф. понижения давления |
10:1 |
|
|
Температура |
5-90 °C |
|
| Материал | Корпус |
Литая нержавеющая сталь |
| Седло клапана |
Литая нержавеющая сталь |
|
| Затвор клапана |
Этилен-пропиленовый каучук |
|
| Мембрана |
Этилен-пропиленовый каучук |
|
| Соединение |
Резьба Rc по JIS |
|
- На модели размером от 20А до 50А устанавливается фильтр (40 меш);
- Соединительный патрубок манометра с резьбовым соединением JIS Rc 1/4;
- Доступны варианты с компонентами из фторкаучука (кроме GD-26S-NE и GD-27S-NE).
| Номинальный размер | d | L, мм | H, мм | H1, мм | Вес, кг |
|---|---|---|---|---|---|
| 20А | Rc 3/4 | 135 | 170 | 41 | 2.2 |
| 25А | Rc 1 | 135 | 170 | 41 | 2.2 |
| 32А | Rc 1-1/4 | 180 | 224 | 57 | 4.7 |
| 40А | Rc 1-1/2 | 180 | 224 | 57 | 4.5 |
| 50А | Rc 2 | 200 | 239.5 | 61 | 6.5 |
Дифференциальное давление до и после клапана составляет не менее 0,15 МПа.
| Номинальный размер | 15А | 20А | 25А | 32А | 40А | 50А | 65А | 80А | 100А | 125А | 150А |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. расход, л/мин | 30 | 40 | 60 | 100 | 150 | 250 | 300 | 450 | 700 | 1600 | 1800 |

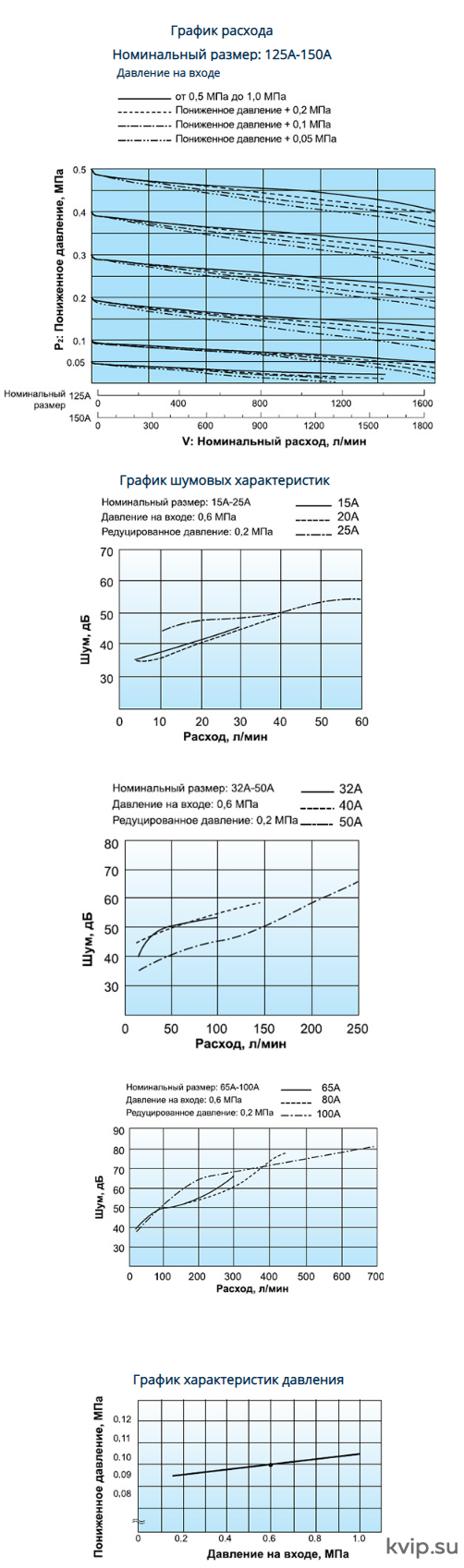

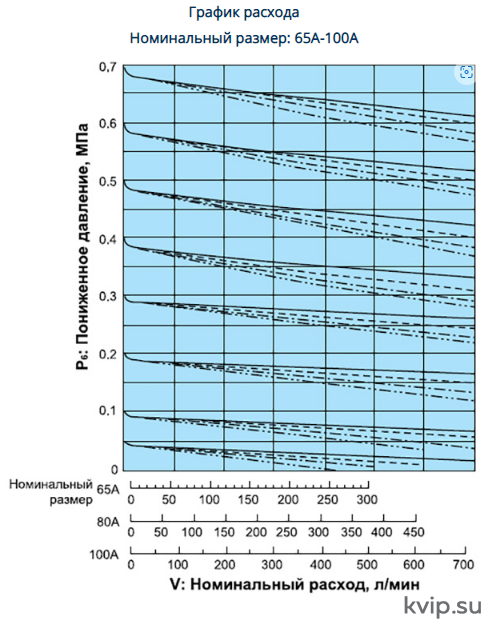

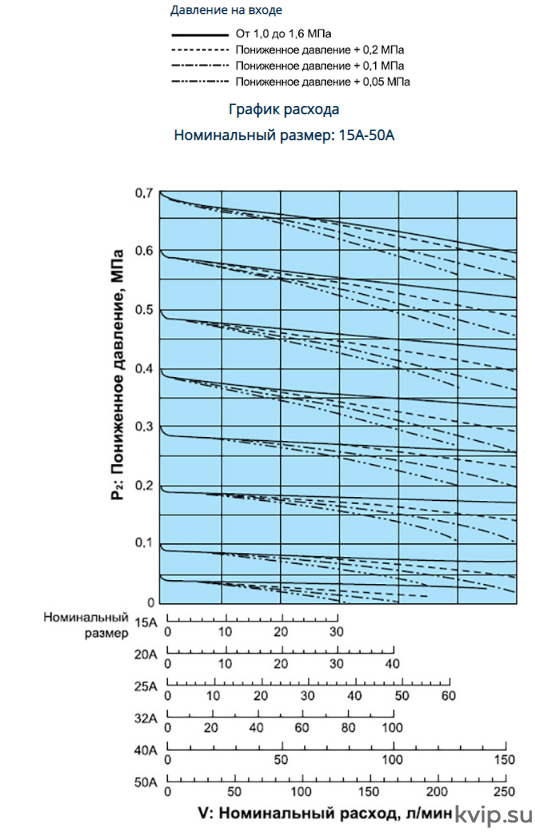

Если дифференциальное давление до и после клапана составляет менее 0,15 МПа, выберите надлежащий номинальный размер при помощи соответствующей диаграммы ниже.
На данном графике показано изменение пониженного давления, когда давление 0,6 МПа на входе клапана начинает колебаться в пределах от 0,15 МПа до 1,0 МПа, в то время как пониженное давление устанавливается на отметке 0,1 МПа.

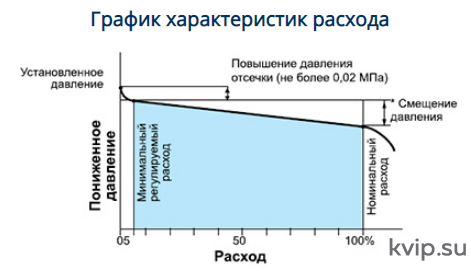

| Номинальный размер | Диапазон давления | Диапазон пониж. давл. | Смещ. давление |
|---|---|---|---|
| 15А - 100А | А | 0,05-0,35 МПа | не более 0,05 МПа |
| B | 0,3-0,7 МПа | не более 0,10 МПа | |
| 125А, 150А | А | 0,05-0,20 МПа | не более 0,07 МПа |
| B | 0,2-0,5 МПа | не более 0,12 МПа |
