Описание Yoshitake GD-21 Клапана регулирования первичного давления
Клапан прямого действия.
Об устройстве редукционного узла читайте здесь. Если не уверены в выборе модели, можете ознакомиться с нашими советами.
Особенности Yoshitake GD-21 Клапана регулирования первичного давления
- Более всего подходит в качестве спускного клапана насоса в закрытом контуре;
- Утечки в закрытом состоянии отсутствуют благодаря односедельному клапану и затвору.
| Применение | Вода | |
|---|---|---|
| Регулирование дифференциального давления |
15A-80A (A) 0,05-0,25 МПа (B) 0,26-0,7 МПа 100A-150A (A) 0,05-0,25 МПа (B) 0,26-0,5 МПа |
|
| Температура жидкости | Ковкий чугун | |
| Материал | Корпус | Бронза |
| Седло клапана | Бутадиен-нитрильный каучук | |
| Затвор клапана | Бутадиен-нитрильный каучук | |
| Мембрана | Фланцевое соединение JIS 10K FF | |
| Соединение | JIS 10K FF flanged | |
| Обработка внутр. поверхности корпуса |
15A-100A: покрытие электроосаждением 125A-150A: покрытие на основе смолы (черное) или электроосаждением |
|

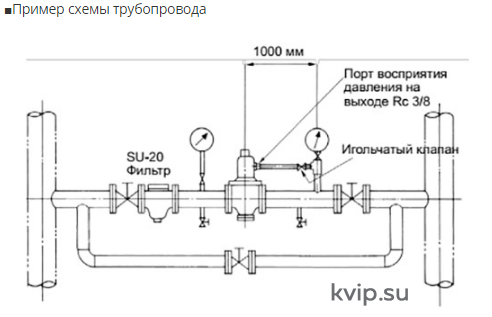

Установите игольчатый клапан на выходе изделия и подключите его при помощи медной трубки к импульсной трубке.
| Ном. размер | L, мм | H, мм | H1, мм | b, мм | Вес, кг |
|---|---|---|---|---|---|
| 15A | 145 | 298 | 57 | 36 | 8.3 |
| 20A | 150 | 298 | 57 | 36 | 8.3 |
| 25A | 150 | 320 | 67 | 36 | 10.1 |
| 32A | 195 | 400 | 76 | 48 | 17.4 |
| 40A | 195 | 400 | 76 | 48 | 17.4 |
| 50A | 195 | 414 | 81 | 48 | 19.3 |
| 65A | 270 | 572 | 110 | 63 | 40.1 |
| 80A | 270 | 597 | 125 | 63 | 43.8 |
| 100A | 308 | 665 | 143 | 68 | 70.1 |
| 125A | 380 | 874 | 179 | 115 | 144.1 |
| 150A | 400 | 929 | 204 | 115 | 173.1 |
| Диапазон настройки МПа | Аккумулирование МПа |
|---|---|
| 0,05-0,25 | Не более 0,05 |
| 0,26-0,7 | Не более 0,105 |
Пример. При подборе номинального размера клапана регулирования дифференциального давления при дифференциальном давлении (∆P), удельной плотности и расходе (V) 0,2 МПа, 1 (вода) и 5,5 м3/ч, соответственно, сначала проведите вниз вертикальную линию от значения дифференциального давления (∆P) 0,2 МПа до пересечения (а) с линией расхода (V) 5,5 м3/ч. Так как эта точка пересечения (а) лежит между размерами 25A и 32A, выберите больший из двух — 32A.
Если удельная плотность составляет 0,7 при тех же условиях, проведите вертикальную линию вниз от значения дифференциального давления (∆P) 0,2 МПа и найдите точку пересечения (b) при удельной плотности 1. Найдите точку пересечения (с) при удельной плотности 0,7, проведя горизонтальную линию от точки (b) до пересечения с соответствующей наклонной линией. Затем найдите точку пересечения (d) с линией расхода (V) 5,5 м3/ч, проведя вниз вертикальную линию от точки пересечения (с). Так как эта точка пересечения (d) лежит между размерами 20A и 25A, выберите больший из двух — 25A.
