Описание Yoshitake GD-200H Клапана редукционного для воды
Клапан прямого действия.
Об устройстве редукционного узла читайте тут. О классификации регуляторов можно узнать здесь.
Особенности Yoshitake GD-200H Клапана редукционного для воды
- Сбалансированная по давлению конструкция клапана позволяет удерживать значение пониженного давления на постоянном уровне, не поддаваясь при этом влиянию входного давления;
- Высокая износоустойчивость и прочность седла клапана изготовленного из нержавеющей стали;
- Верхняя часть клапана легко снимается для осмотра и технического обслуживания;
- Каучуковый затвор предотвращает утечку когда клапан закрыт;
- Возможна установка на горизонтальном или вертикальном трубопроводе. (Для размеров больше 100А установка выполняется на горизонтальном трубопроводе в верхнем положении).
| Модель | GD-200H | |
|---|---|---|
| Применение | Холодная и горячая вода, масло (керосины, тяжелые нефтепродукты А и В), воздух, прочие неопасные жидкости | |
| Давление на входе | 2,0 МПа или менее | |
| Пониженное давление |
15А-50А (А) 0,05-0,25 МПа (В) 0,26-0,7 МПа (С) 0,5-1,0 МПа 65А-80А (А) 0,05-0,25 МПа (В) 0,26-0,7 МПа (С) 0,5-0,9 МПа 100А-150А (А) 0,05-0,25 МПа (В) 0,26-0,5 МПа (С) 0,5-0,75 МПа |
|
| Мин. дифференц. давление | 0,05 МПа | |
| Макс. коэф. понижения давления | 10:1 | |
| Минимальный регулируемый расход |
Вода: 5л/мин Воздух: 10 м³/час (стандартные условия) |
|
| Рабочая температура | 5-80 °C | |
| Вязкость жидкости | Не более 600 сСт | |
| Материал | Корпус | Ковкий чугун |
| Седло клапана | Нержавеющая сталь | |
| Затвор клапана | NBR | |
| Мембрана | NBR | |
| Соединение |
Фланцевое соединение EN 1092 PN10/16 |
|
| Обработка внутр. поверхности корпуса |
Покрытие методом электроосаждения |
|
- Доступно в варианте с компонентами из фторкаучука (кроме GD-200H (C) размерами от 65А до 150А);
- Доступен с манометром.
|
P1 (МПа) |
P2 (МПа) |
15А |
20А |
25А |
32А |
40А |
50А |
65А |
80А |
100А |
125А |
150А |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2.0 |
0.2-1.0 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
1.9 |
0.19-1.0 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
1.8 |
0.18-1.0 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
1.7 |
0.17-1.0 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
1.6 |
0.16-1.0 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
1.5 |
0.15-1.0 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
1.4 |
0.14-0.9 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
1 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
130.0 |
187.1 |
||||||||
|
1.3 |
0.15-0.8 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
0.9 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
130.0 |
187.1 |
||||||||
|
1 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
112.5 |
162.1 |
||||||||
|
1.2 |
0.12-0.7 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
0.8 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
130.0 |
187.1 |
||||||||
|
0.9 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
112.5 |
162.1 |
||||||||
|
1 |
2.3 |
4.0 |
6.1 |
9.8 |
14.7 |
19.6 |
34.3 |
44.1 |
83.3 |
91.9 |
132.3 |
||||||||
|
1.1 |
0.11-0.6 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
0.7 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
130.0 |
187.1 |
||||||||
|
0.8 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
112.5 |
162.1 |
||||||||
|
0.9 |
2.3 |
4.0 |
6.1 |
9.8 |
14.7 |
19.6 |
34.3 |
44.1 |
83.3 |
91.9 |
132.3 |
||||||||
|
1 |
2.2 |
3.5 |
4.3 |
6.9 |
10.4 |
13.9 |
24.3 |
31.2 |
58.9 |
65.0 |
93.6 |
||||||||
|
1 |
0.1-0.5 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
0.6 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
130.0 |
187.1 |
||||||||
|
0.7 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
112.5 |
162.1 |
||||||||
|
0.8 |
2.3 |
4.0 |
6.1 |
9.8 |
14.7 |
19.6 |
34.3 |
44.1 |
83.3 |
91.9 |
132.3 |
||||||||
|
0.9 |
2.2 |
3.5 |
4.3 |
6.9 |
10.4 |
13.9 |
24.3 |
31.2 |
58.9 |
65.0 |
93.6 |
||||||||
|
0.9 |
0.09-0.4 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
0.5 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
130.0 |
187.1 |
||||||||
|
0.6 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
112.5 |
162.1 |
||||||||
|
0.7 |
2.3 |
4.0 |
6.1 |
9.8 |
14.7 |
19.6 |
34.3 |
44.1 |
83.3 |
91.9 |
132.3 |
||||||||
|
0.8 |
2.2 |
3.5 |
4.3 |
6.9 |
10.4 |
13.9 |
24.3 |
31.2 |
58.9 |
65.0 |
93.6 |
||||||||
|
0.8 |
0.08-0.3 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
0.4 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
130.0 |
187.1 |
||||||||
|
0.5 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
112.5 |
162.1 |
||||||||
|
0.6 |
2.3 |
4.0 |
6.1 |
9.8 |
14.7 |
19.6 |
34.3 |
44.1 |
83.3 |
91.9 |
132.3 |
||||||||
|
0.7 |
2.2 |
3.5 |
4.3 |
6.9 |
10.4 |
13.9 |
24.3 |
31.2 |
58.9 |
65.0 |
93.6 |
||||||||
|
0.7 |
0.07-0.2 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
0.3 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
130.0 |
187.1 |
||||||||
|
0.4 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
112.5 |
162.1 |
||||||||
|
0.5 |
2.3 |
4.0 |
6.1 |
9.8 |
14.7 |
19.6 |
34.3 |
44.1 |
83.3 |
91.9 |
132.3 |
||||||||
|
0.6 |
2.2 |
3.5 |
4.3 |
6.9 |
10.4 |
13.9 |
24.3 |
31.2 |
58.9 |
65.0 |
93.6 |
||||||||
|
0.6 |
0.1 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
145.3 |
209.2 |
|||||||
|
0.2 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
130.0 |
187.1 |
||||||||
|
0.3 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
112.5 |
162.1 |
||||||||
|
0.4 |
2.3 |
4.0 |
6.1 |
9.8 |
14.7 |
19.6 |
34.3 |
44.1 |
83.3 |
91.9 |
132.3 |
||||||||
|
0.5 |
2.2 |
3.5 |
4.3 |
6.9 |
10.4 |
13.9 |
24.3 |
31.2 |
58.9 |
65.0 |
93.6 |
||||||||
|
0.5 |
0.1 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
130.0 |
187.1 |
|||||||
|
0.2 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
112.5 |
162.1 |
||||||||
|
0.3 |
2.3 |
4.0 |
6.1 |
9.8 |
14.7 |
19.6 |
34.3 |
44.1 |
83.3 |
91.9 |
132.3 |
||||||||
|
0.4 |
2.2 |
3.5 |
4.3 |
6.9 |
10.4 |
13.9 |
24.3 |
31.2 |
58.9 |
65.0 |
93.6 |
||||||||
|
0.4 |
0.1 |
2.3 |
4.0 |
6.4 |
10.0 |
15.4 |
24.0 |
45.4 |
54.0 |
93.2 |
112.5 |
162.1 |
|||||||
|
0.2 |
2.3 |
4.0 |
6.1 |
9.8 |
14.7 |
19.6 |
34.3 |
44.1 |
83.3 |
91.9 |
132.3 |
||||||||
|
0.3 |
2.2 |
3.5 |
4.3 |
6.9 |
10.4 |
13.9 |
24.3 |
31.2 |
58.9 |
65.0 |
93.6 |
||||||||
|
0.3 |
0.1 |
2.3 |
4.0 |
6.1 |
9.8 |
14.7 |
19.6 |
34.3 |
44.1 |
83.3 |
91.9 |
132.3 |
|||||||
|
0.2 |
2.2 |
3.5 |
4.3 |
6.9 |
10.4 |
13.9 |
24.3 |
31.2 |
58.9 |
65.0 |
93.6 |
||||||||
|
0.2 |
0.1 |
2.2 |
3.5 |
4.3 |
6.9 |
10.4 |
13.9 |
24.3 |
31.2 |
58.9 |
65.0 |
93.6 |
|||||||
|
0.1 |
0.05 |
1.5 |
2.5 |
3.1 |
4.9 |
7.4 |
9.8 |
17.2 |
22.1 |
41.7 |
45.9 |
66.2 | |||||||
|
Номинальный размер |
L, мм |
H, мм |
H1, мм |
Вес, кг |
|---|---|---|---|---|
|
15А |
145 |
310 |
557 |
8,2 |
|
20А |
150 |
310 |
57 |
8,2 |
|
25А |
150 |
333 |
67 |
10,0 |
|
32А |
195 |
397 |
76 |
17,3 |
|
40А |
195 |
397 |
76 |
17,3 |
|
50А |
195 |
415 |
81 |
19,2 |
|
65А |
270 |
555 |
110 |
40,0 |
|
80А |
270 |
582 |
125 |
43,7 |
|
100А |
308 |
645 |
143 |
70,7 |
|
125А |
384 |
849 |
179 |
145,0 |
|
150А |
404 |
918 |
204 |
175,0 |

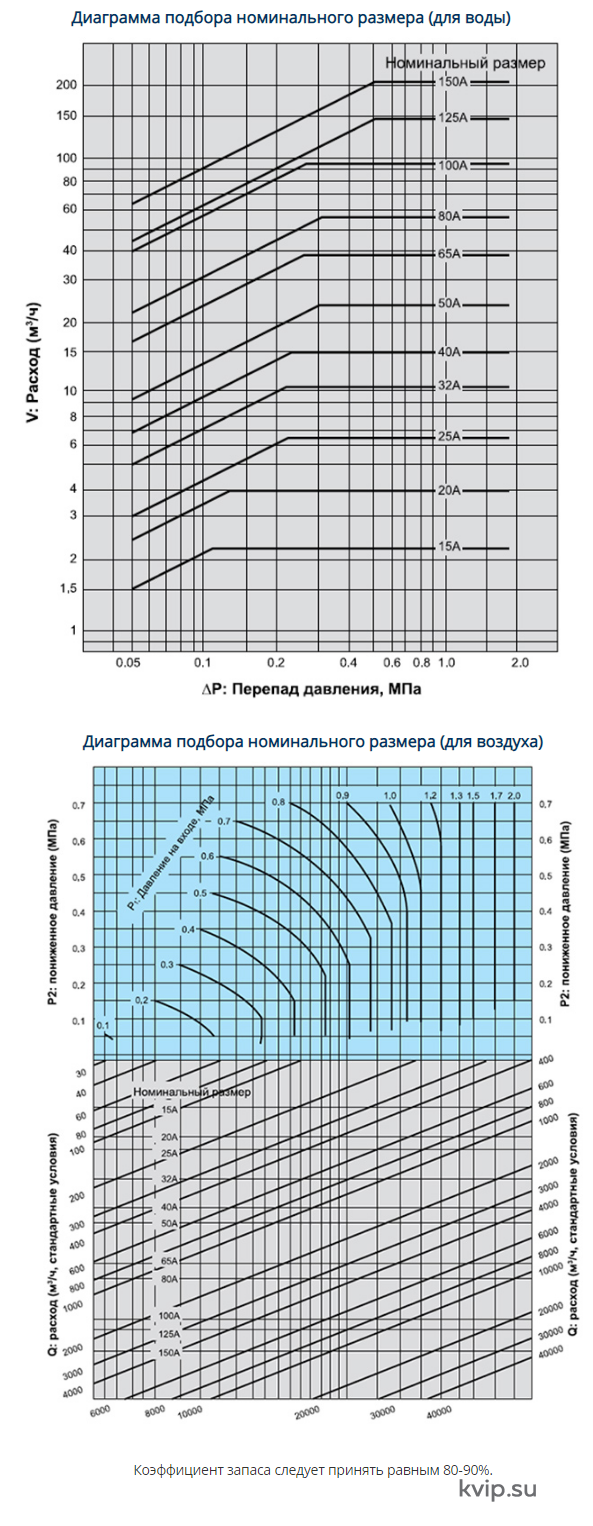

Минимальный регулируемый расход для водной среды 5 л/мин, для воздуха: 10 м3/ч (стандартные условия).

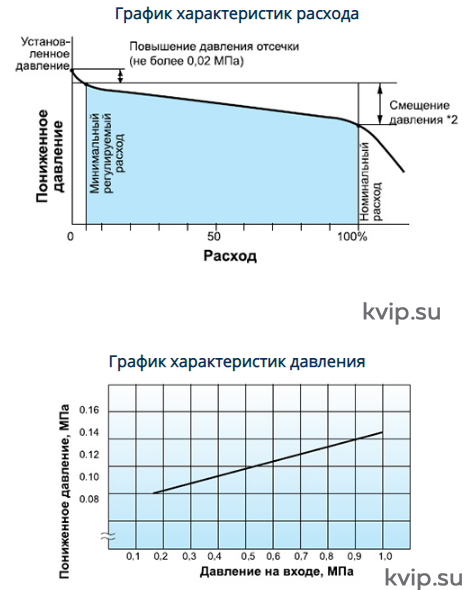

На данном графике показана зависимость пониженного давления при изменении давления на входе клапана с 0,15 МПа до 1 МПа при установленном пониженном давлении 0,10 МПа.
|
Номинальный размер |
Диапазон давл. |
Смещение давления |
|---|---|---|
|
15А-50А |
(А), (В) |
Диапазон значений 0,05-0,7 МПа в пределах 0,05 МПа |
|
(С) |
Диапазон значений 0,5-1,0 МПа в пределах 0,11 МПа |
|
|
65А, 80А |
(А), (В) |
Диапазон значений 0,05-0,7 МПа в пределах 0,05 МПа |
|
(С) |
Диапазон значений 0,5-0,9 МПа в пределах 0,11 МПа |
|
|
100А |
(А), (В) |
Диапазон значений 0,05-0,5 МПа в пределах 0,05 МПа |
|
(С) |
Диапазон значений 0,5-0,75 МПа в пределах 0,11 МПа |
|
|
125А-150А |
(А) |
Диапазон значений 0,05-0,25 МПа в пределах 0,05 МПа |
|
(В) |
Диапазон значений 0,26-0,5 МПа в пределах 0,07 МПа |
|
|
(С) |
Диапазон значений 0,5-0,75 МПа в пределах 0,11 МПа |
