Описание Yoshitake GD-200C Клапана редукционного для воды
Клапан прямого действия.
Об устройстве редукционного узла читайте тут. О классификации регуляторов можно узнать здесь.
Особенности Yoshitake GD-200C Клапана редукционного для воды
- Сбалансированная по давлению конструкция клапана позволяет удерживать значение пониженного давления на постоянном уровне, не поддаваясь при этом влиянию входного давления;
- Высокая износоустойчивость и прочность седла клапана изготовленного из нержавеющей стали;
- Верхняя часть клапана легко снимается для осмотра и технического обслуживания;
- Каучуковый затвор предотвращает утечку когда клапан закрыт;
- Модель GD-200C обладает высокой коррозионной устойчивостью благодаря тому, что внутренняя и наружная поверхность корпуса покрыта нейлоном;
- Возможна установка на горизонтальном или вертикальном трубопроводе. (Для размеров больше 100А установка выполняется на горизонтальном трубопроводе в верхнем положении).
| Модель | GD-200C | |
|---|---|---|
| Применение | Холодная и горячая вода, масло (керосины, тяжелые нефтепродукты А и В), воздух, прочие неопасные жидкости | |
| Давление на входе | 1,0 МПа или менее | |
| Пониженное давление |
15А-80А (А) 0,05-0,25 МПа (В) 0,26-0,7 МПа 100А-150А (А) 0,05-0,25 МПа (В) 0,26-0,5 МПа |
|
| Мин. дифференц. давление | 0,05 МПа | |
| Макс. коэф. понижения давления | 10:1 | |
| Минимальный регулируемый расход |
Вода: 5л/мин Воздух: 10 м³/час (стандартные условия) |
|
| Рабочая температура | 5-60 °C | |
| Вязкость жидкости | Не более 600 сСт | |
| Материал | Корпус | Ковкий чугун |
| Седло клапана | Нержавеющая сталь | |
| Затвор клапана | NBR | |
| Мембрана | NBR | |
| Соединение | Фланцевое соединение JIS 10K FF | |
| Обработка внутр. поверхности корпуса |
Нейлон 11 (внутренняя и внешняя поверхность корпуса) |
|
- Доступно в варианте с компонентами из фторкаучука (кроме GD-200H (C) размерами от 65А до 150А);
- Доступен с манометром.
|
Номинальный размер |
L, мм |
H, мм |
H1, мм |
Вес, кг |
|---|---|---|---|---|
|
15А |
145 |
296 |
557 |
8,3 |
|
20А |
150 |
296 |
57 |
8,3 |
|
25А |
150 |
318 |
67 |
10,1 |
|
32А |
195 |
398 |
76 |
17,4 |
|
40А |
195 |
398 |
76 |
17,4 |
|
50А |
195 |
412 |
81 |
19,3 |
|
65А |
270 |
573 |
113 |
40,1 |
|
80А |
270 |
598 |
128 |
43,8 |
|
100А |
308 |
666 |
146 |
70,1 |
|
125А |
380 |
875 |
182 |
144,1 |
|
150А |
400 |
930 |
207 |
173,1 |

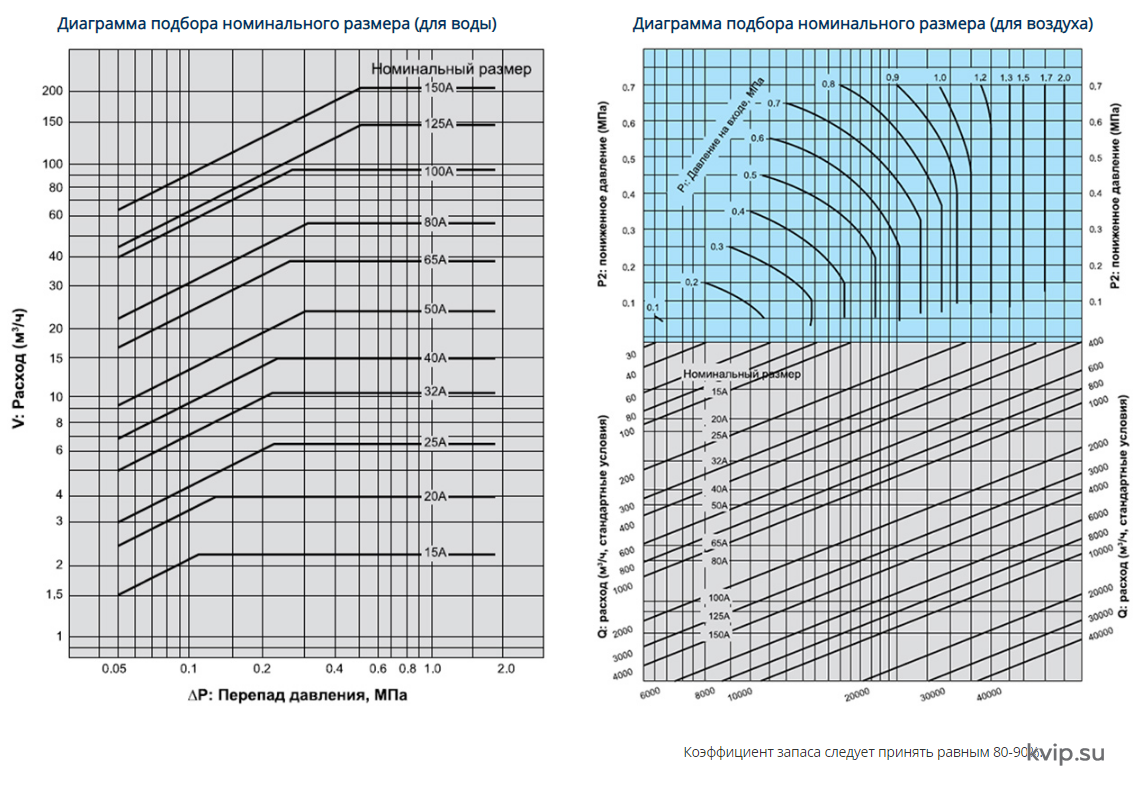

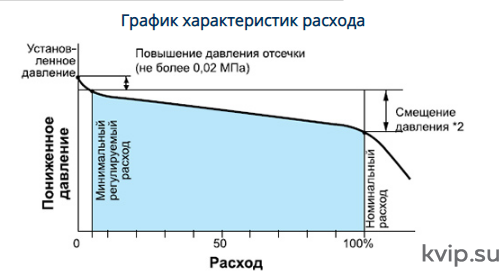

* Минимальный регулируемый расход для водной среды: 5 л/мин для воздуха: 10 м3/ч, (стандартные условия).

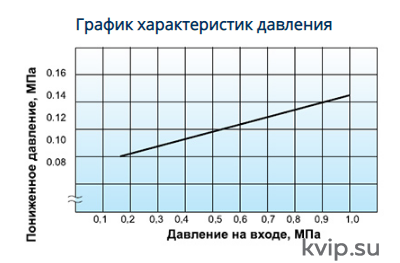

На данном графике показана зависимость пониженного давления при изменении давления на входе клапана с 0,15 МПа до 1 МПа при установленном пониженном давлении 0,10 МПа.
|
Номинальный размер |
Диапазон давл. |
Смещение давления |
|---|---|---|
|
15А-50А |
(А), (В) |
Диапазон значений 0,05-0,7 МПа в пределах 0,05 МПа |
|
(С) |
Диапазон значений 0,5-1,0 МПа в пределах 0,11 МПа |
|
|
65А, 80А |
(А), (В) |
Диапазон значений 0,05-0,7 МПа в пределах 0,05 МПа |
|
(С) |
Диапазон значений 0,5-0,9 МПа в пределах 0,11 МПа |
|
|
100А |
(А), (В) |
Диапазон значений 0,05-0,5 МПа в пределах 0,05 МПа |
|
(С) |
Диапазон значений 0,5-0,75 МПа в пределах 0,11 МПа |
|
|
125А-150А |
(А) |
Диапазон значений 0,05-0,25 МПа в пределах 0,05 МПа |
|
(В) |
Диапазон значений 0,26-0,5 МПа в пределах 0,07 МПа |
|
|
(С) |
Диапазон значений 0,5-0,75 МПа в пределах 0,11 МПа |
