АСТА Р02/06(РВ) Регулятор уровня жидкости

Описание регулятора уровня АСТА серии Р02/06(РВ):

Регулирующий клапан АСТА серии Р02/06(РВ) автоматически поддерживает постоянный уровень жидкости в резервуаре, начиная от уровня заполнения в 15 сантиметров. Благодаря используемому в обвязке игольчатому клапану, время реагирования может быть отрегулировано, для предотвращения гидроудара в момент закрывания клапана. Важно следовать инструкции по монтажу и эксплуатации для правильной установки и минимального необходимого давления.

Об устройстве редукционного узла читайте тут. Об устройстве и классификации регуляторов можно узнать здесь.

Рабочие условия АСТА серии Р02/06(РВ):

Подготовленная очищенная вода с максимальной t = 70˚C Минимальное давление : 0,5 бар помимо падения напора. Максимальное давление : 25 бар.

Технические характеристики АСТА серии Р02/06(РВ):

Регулирующие клапаны АСТА серии Р02 и Р02-АС являются результатом разработок ведущих инженеров-гидравликов. Конструкция использует сертифицированный Европейскими нормами высокопрочный чугун и произведена с использованием компонентов используемых для контактов с питьевой водой. Клапаны могут поставляться с установленным аналоговым (4-20 мА) датчиком положения или с сигнализатором концевых положений.

Технические параметры АСТА серии Р02/06(РВ):

Коэффициeнт KV:

DN (мм)	Kv (м3/ч)	Ход (мм)
40	40,6	15
50	40,6	15
65	68	18
80	100	21
100	169	27
125	187	27
150	410	43
200	662	56
250	1126	70
300	1504	84
400	2682	111

Антикавитационное исполнение:
Коэффициент KV:

DN (мм)	Kv (м3/ч)	Ход (мм)
40	32,5	1	5
50	32,5	15
65	56	18
80	79	21
100	132	27
125	146	27
150	312	43
200	523	56
250	867	70
300	1173	84
400	2012	111

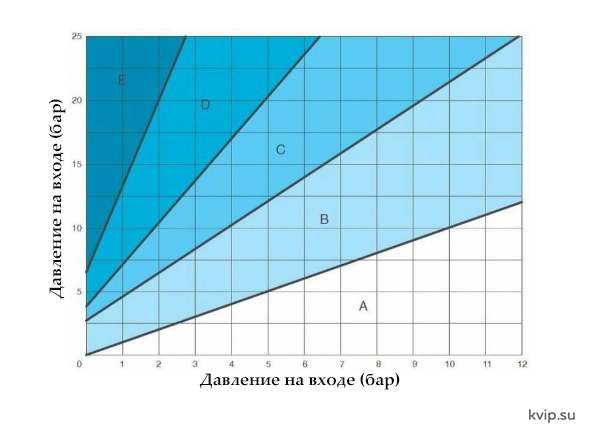

Диаграмма кавитации:

При расчёте клапана очень важно учитывать условия возникновения кавитации, прежде всего, для предотвращения повреждения трубопроводов и оборудования или, как минимум, возникновения шумов и вибраций. Данная диаграмма разбита на следующие зоны:

• А: вне рабочей зоны
• B: рекомендовано для работы
• С: начальная кавитация
• D: разрушающая кавитация
• Е: значительная и непредсказуемая кавитация

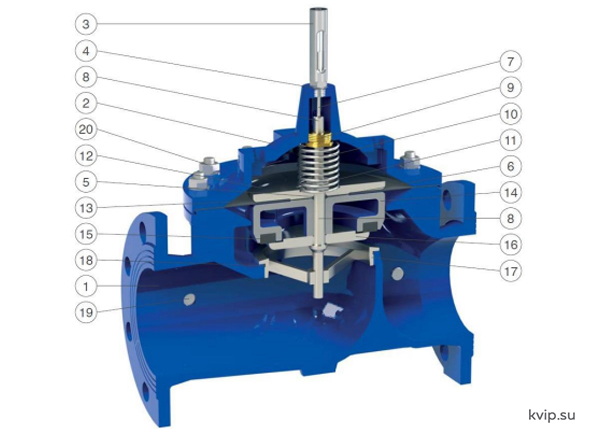

Спецификация материалов АСТА серии Р02/06(РВ):

№	Наименование	Материал	Опции
1	Корпус	Высокопрочный чугун GJS 500-7 или GJS 450-10
2	Крышка	Высокопрочный чугун GJS 500-7 или GJS 450-10
3	Воздушный клапан 1/8”	Нержавеющая сталь AISI 304	AISI 316
4	Указатель положения	Нержавеющая сталь AISI 303 никелированная латунь для DN 250	AISI 303
5	Стекло указателя положения	Pyrex стекло
6	Уплотнительное кольцо	NBR	EPDM
7	Шток индикатора положения	Нержавеющая сталь AISI 303
8	Шток основной	Нержавеющая сталь AISI 303	AISI 316
9	Направляющая втулка	Бронза CuSn5Zn5Pb5	AISI 304 / 316
10	Пружина	Нержавеющая сталь AISI 302
11	Стопорная гайка	Нержавеющая сталь AISI 304	AISI 316
12	Верхняя плита	Окрашенная сталь Fe 37	AISI 304 / AISI 316
13	Мембрана	Неопрен армированный нейлоном
14	Плунжер	AISI 303 (DN50-65), Fe 37, GJS 500-7 (от DN 150)	AISI 304 / AISI 316
15	Уплотнение плунжера	NBR
16	Держатель прокладки	Нержавеющая сталь AISI 303 (304 от DN150)	AISI 316
17	Седло	Нержавеющая сталь AISI 303 (316 от DN150)	AISI 316
18	Уплотнительное кольцо	NBR	EPDM / ВИТОН
19	Заглушка	Нержавеющая сталь AISI 316
20	Штифт, гайки и шайбы	Нержавеющая сталь AISI 304	AISI 316

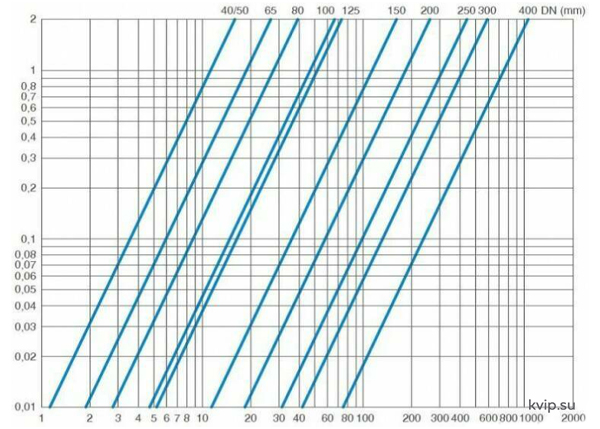

Рекомендуемая пропускная способность регулятора расхода АСТА серии Р02/06(РВ):

В данной таблице указана рекомендуемая пропускная способность для точного подбора типоразмеров клапанов АСТА серии Р02:

DN (мм)			50	65	80	100	125	150	200	250	300	400
Пропускная способность (л/сек)	Малые потери напора (0,1-0,15 бар)	Мин.	0,6	1,0	1,5	2,3	2,5	5,2	9,4	14	21	37
		Макс.	3,9	6,6	10	16	16	35	63	98	140	250
	Рекомендовано	Мин.	1,0	1,8	2,7	4,3	4,6	9,5	17	27	39	70
		Макс.	8,8	15	22	35	37	80	141	220	317	565
	Сброс	Макс.	13	23	35	54	60	123	219	343	494	879

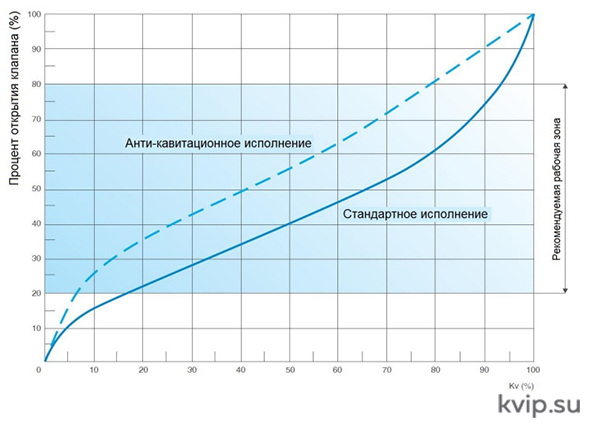

Диаграмма зависимости KV от % открытия клапана:
В диаграмме указаны коэффициенты истечения при различной степени открытия клапана.

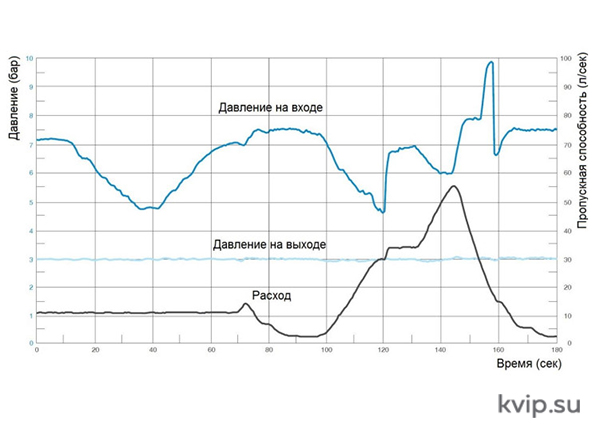

Диаграмма качества редуцирования:
Фактические гидравлические показатели работы клапана.

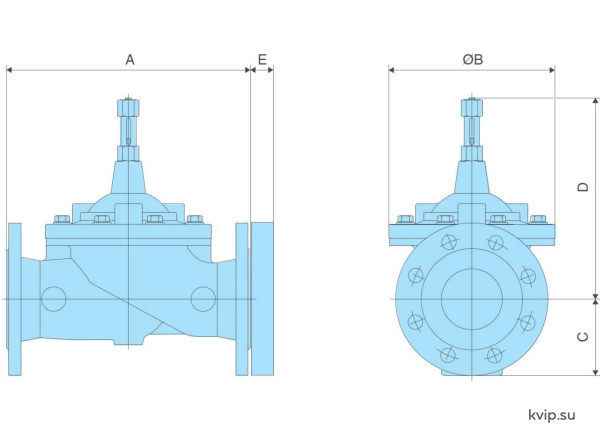

Размеры регулятора расхода АСТА серии Р02/06(РВ):

DN (мм)	A (мм)	B (мм)	C (мм)	D (мм)	E (мм)	Масса (кг)
40	230	162	83	233	30	18
50	230	162	83	233	30	18
65	290	194	93	255	30	23,5
80	310	218	100	274	30	28
100	350	260	118	316	30	39
125	400	304	135	383	30	47
150	480	370	150	431	30	84
200	600	454	180	523	30	138
250	730	570	213	620	40	264
300	850	710	242	670	40	405
400	1100	895	310	870	40	960
Типоразмер Е указан только для тех исполнений, в которых этот дополнительный фланец используется.

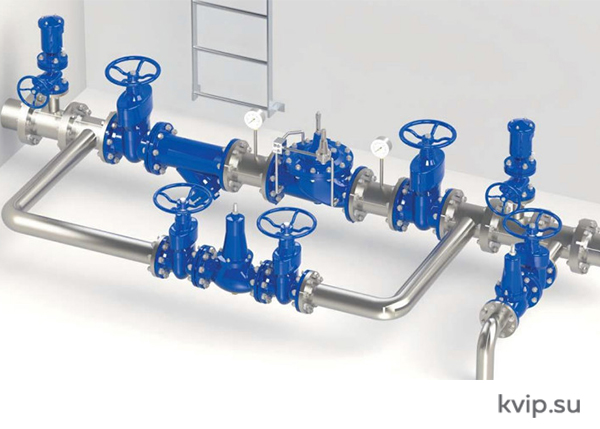

Схема установки регулятора уровня АСТА серии Р02/06(РВ):

Представленная ниже иллюстрация отображает рекомендуемую схему установки для регулятора уровня АСТА Р02/06(РВ), присоединенного к пилоту одной трубкой и двумя трубками в случае использования пилота из нержавеющей стали. Перед клапаном рекомендуется установка механического сетчатого фильтра грубой очистки. Для корректной работы устройства необходимо обеспечить на пилоте подпор не менее 0,4 бар.
