Описание АСТА Р02/02(КОН) Регулятора давления
Редукционный клапан АСТА серии Р02/02(КОН) работает в комбинации с контроллером, поддерживает и снижает давление на выходе из клапана или в контрольной точке в зависимости от изменений расхода, значения которых заданы и регулируются согласно алгоритмам, заложенным в веб-интерфейс. Подробнее о видах, назначении и особенностях установки регуляторов давления, Вы сможете узнать в статье на нашем сайте.%20Регулятор%20давления_Р1.png)
Рабочие условия АСТА Р02/02(КОН) Регулятора давления
- Подготовленная очищенная вода с максимальной t = 70˚C;
- Минимальное давление : 0,5 бар помимо падения напора;
- Максимальное давление : 25 бар.
Технические особенности и преимущества АСТА Р02/02(КОН) Регулятора давления
- Корпус клапана выполнен из высокопрочного чугуна PN25 и имеет полнопроходную конструкцию;
- Поставляется с фиксированными фланцами в соответствии с Европейским стандартом EN 1092/2 и стандарт может быть при необходимости изменен;
- Клапан разработан с учётом минимального сопротивления потоку среды, минимизации турбулентности и шумов в процессе работы;
- Армированная нейлоном мембрана;
- Внутренние компоненты изготовлены из нержавеющей стали, плунжеры для больших типоразмеров клапанов из высокопрочного чугуна;
- Элементы клапана и обвязки имеют свободный доступ для обслуживания и не требуют для этого демонтажа с трубопровода;
- Благодаря большому объёму камеры, клапан может работать на больших перепадах давления.
Технические параметры АСТА Р02/02(КОН) Регулятора давления
DN (мм) | Kv (м3/ч) | Ход (мм) |
---|---|---|
40 | 40,6 | 15 |
50 | 40,6 | 15 |
65 | 68 | 18 |
80 | 100 | 21 |
100 | 169 | 27 |
125 | 187 | 27 |
150 | 410 | 43 |
200 | 662 | 56 |
250 | 1126 | 70 |
300 | 1504 | 84 |
400 | 2682 | 111 |
Антикавитационное исполнение:
DN (мм) |
Kv (м3/ч) |
Ход (мм) |
||
---|---|---|---|---|
40 | 32,5 | 1 | 5 | |
50 | 32,5 | 15 | ||
65 | 56 | 18 | ||
80 | 79 | 21 | ||
100 | 132 | 27 | ||
125 | 146 | 27 | ||
150 | 312 | 43 | ||
200 | 523 | 56 | ||
250 | 867 | 70 | ||
300 | 1173 | 84 | ||
400 | 2012 | 111 |

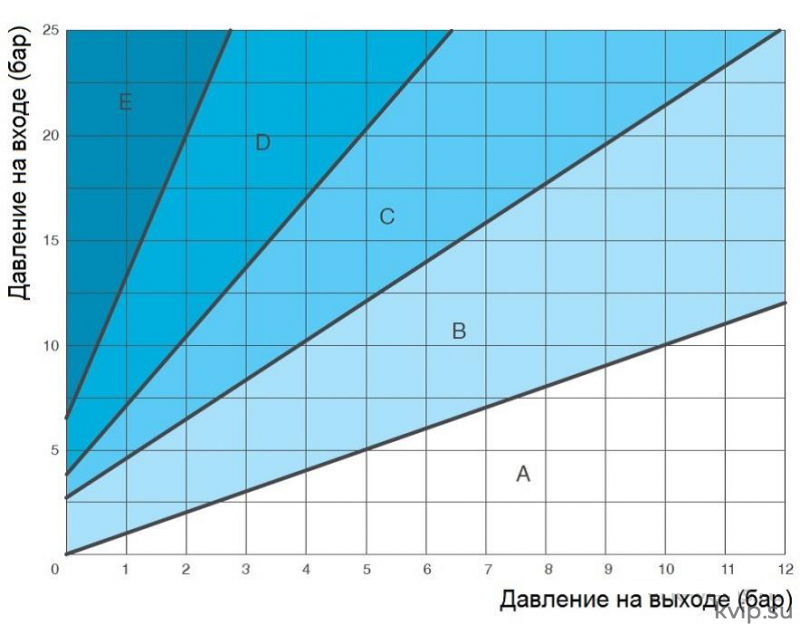

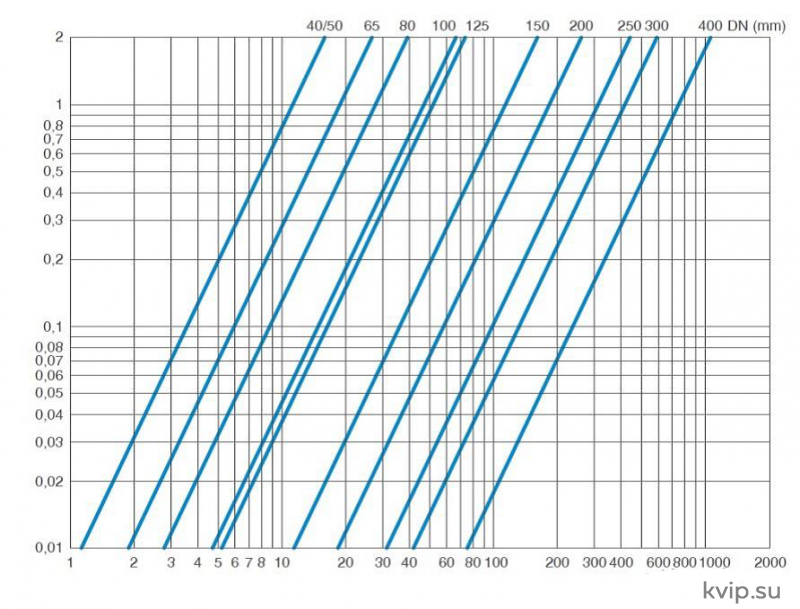

Диаграмма кавитации
При расчёте клапана очень важно учитывать условия возникновения кавитации, прежде всего, для предотвращения повреждения трубопроводов и оборудования или, как минимум, возникновения шумов и вибраций. Данная диаграмма разбита на следующие зоны:- А: вне рабочей зоны;
- B: рекомендовано для работы;
- С: начальная кавитация;
- D: разрушающая кавитация;
- Е: значительная и непредсказуемая кавитация.
%20Регулятор%20давления_Р2.png)
%20Регулятор%20давления_Р3.png)

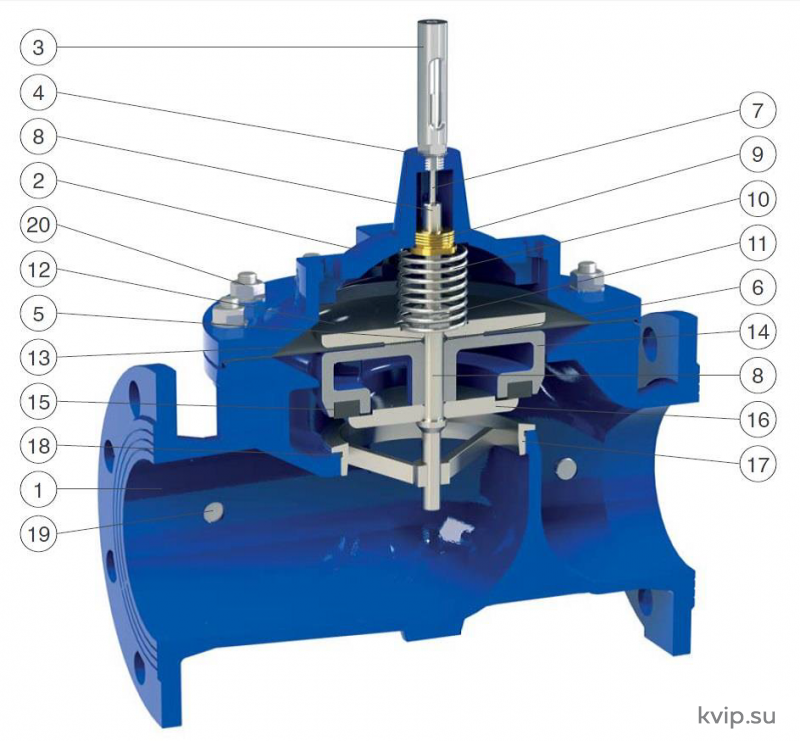

Спецификация материалов АСТА Р02/02(КОН) Регулятора давления
%20Регулятор%20давления_Р4.png)
№ | Наименование | Материал | Опции |
---|---|---|---|
1 | Корпус | Высокопрочный чугун GJS 500-7 или GJS 450-10 |
|
2 | Крышка | Высокопрочный чугун GJS 500-7 или GJS 450-10 |
|
3 | Воздушный клапан 1/8” | Нержавеющая сталь AISI 304 | AISI 316 |
4 | Указатель положения | Нержавеющая сталь AISI 303 никелированная латунь для DN 250 | AISI 303 |
5 | Стекло указателя положения | Pyrex стекло |
|
6 | Уплотнительное кольцо | NBR | EPDM |
7 | Шток индикатора положения | Нержавеющая сталь AISI 303 |
|
8 | Шток основной | Нержавеющая сталь AISI 303 | AISI 316 |
9 | Направляющая втулка | Бронза CuSn5Zn5Pb5 | AISI 304 / 316 |
10 | Пружина | Нержавеющая сталь AISI 302 |
|
11 | Стопорная гайка | Нержавеющая сталь AISI 304 | AISI 316 |
12 | Верхняя плита | Окрашенная сталь Fe 37 | AISI 304 / AISI 316 |
13 | Мембрана | Неопрен армированный нейлоном |
|
14 | Плунжер | AISI 303 (DN50-65), Fe 37, GJS 500-7 (от DN 150) | AISI 304 / AISI 316 |
15 | Уплотнение плунжера | NBR |
|
16 | Держатель прокладки | Нержавеющая сталь AISI 303 (304 от DN150) | AISI 316 |
17 | Седло | Нержавеющая сталь AISI 303 (316 от DN150) | AISI 316 |
18 | Уплотнительное кольцо | NBR | EPDM / ВИТОН |
19 | Заглушка | Нержавеющая сталь AISI 316 |
|
20 | Штифт, гайки и шайбы | Нержавеющая сталь AISI 304 | AISI 316 |
Рекомендуемая пропускная способность регулятора расхода АСТА Р02/02(КОН) Регулятора давления
В данной таблице указана рекомендуемая пропускная способность для точного подбора типоразмеров клапанов АСТА серии Р02:DN (мм) |
|
|
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Пропускная способность (л/сек) |
Малые потери напора (0,1-0,15 бар) | Мин. | 0,6 | 1,0 | 1,5 | 2,3 | 2,5 | 5,2 | 9,4 | 14 | 21 | 37 |
Макс. | 3,9 | 6,6 | 10 | 16 | 16 | 35 | 63 | 98 | 140 | 250 | ||
Рекомендовано | Мин. | 1,0 | 1,8 | 2,7 | 4,3 | 4,6 | 9,5 | 17 | 27 | 39 | 70 | |
Макс. | 8,8 | 15 | 22 | 35 | 37 | 80 | 141 | 220 | 317 | 565 | ||
Сброс | Макс. | 13 | 23 | 35 | 54 | 60 | 123 | 219 | 343 | 494 | 879 |

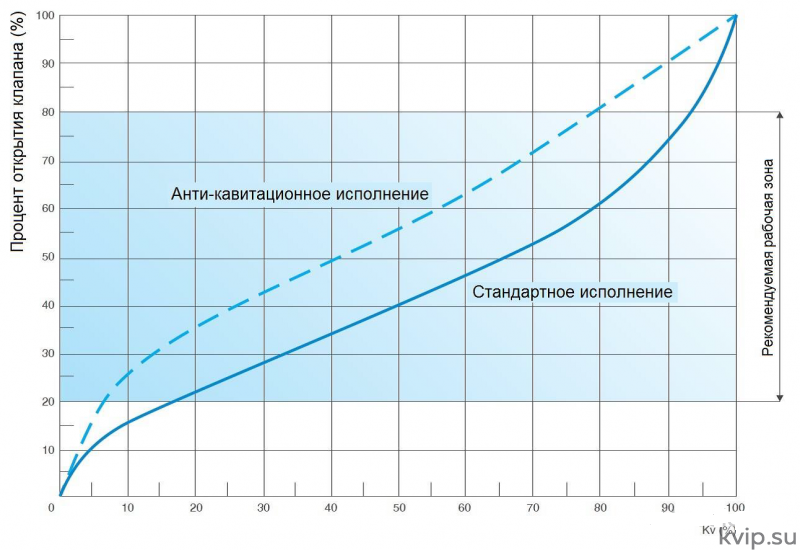

Диаграмма зависимости KV от % открытия клапана:
В диаграмме указаны коэффициенты истечения при различной степени открытия клапана.
%20Регулятор%20давления_Р5.png)

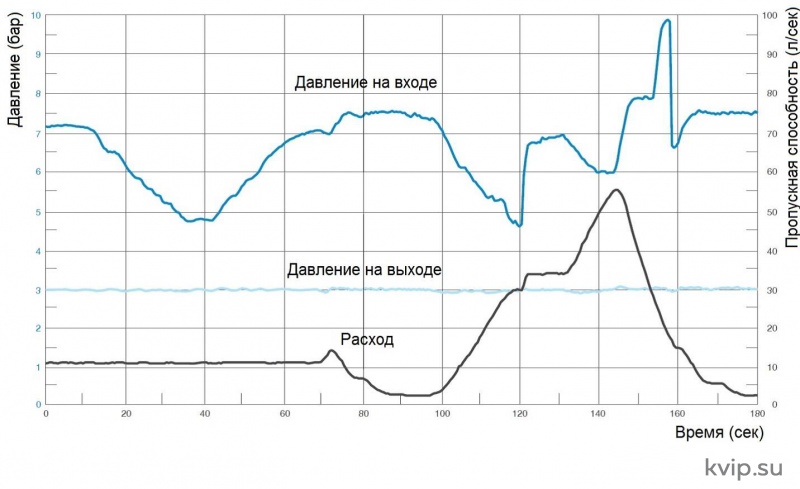

Диаграмма качества редуцирования:
Фактические гидравлические показатели работы клапана.
%20Регулятор%20давления_Р6.png)

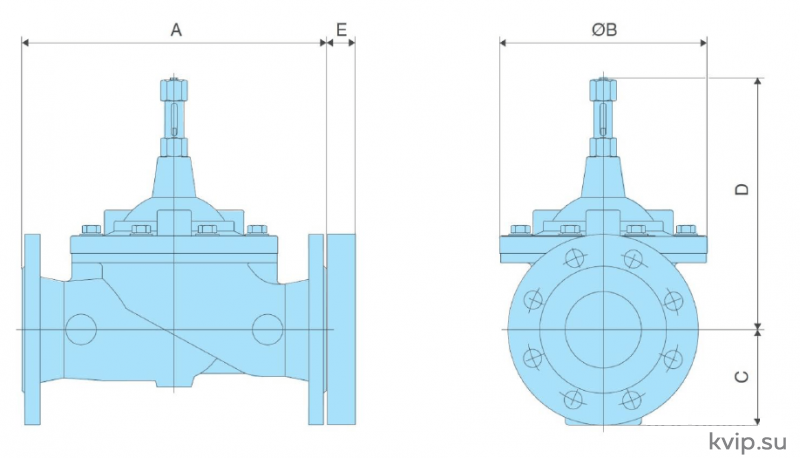

Габаритные размеры АСТА Р02/02(КОН) Регулятора давления
%20Регулятор%20давления_Р7.png)
DN (мм) |
A (мм) |
B (мм) |
C (мм) |
D (мм) |
E (мм) |
Масса (кг) |
---|---|---|---|---|---|---|
40 | 230 | 162 | 83 | 233 | 30 | 18 |
50 | 230 | 162 | 83 | 233 | 30 | 18 |
65 | 290 | 194 | 93 | 255 | 30 | 23,5 |
80 | 310 | 218 | 100 | 274 | 30 | 28 |
100 | 350 | 260 | 118 | 316 | 30 | 39 |
125 | 400 | 304 | 135 | 383 | 30 | 47 |
150 | 480 | 370 | 150 | 431 | 30 | 84 |
200 | 600 | 454 | 180 | 523 | 30 | 138 |
250 | 730 | 570 | 213 | 620 | 40 | 264 |
300 | 850 | 710 | 242 | 670 | 40 | 405 |
400 | 1100 | 895 | 310 | 870 | 40 | 960 |
Типоразмер Е указан только для тех исполнений, в которых этот дополнительный фланец используется. |

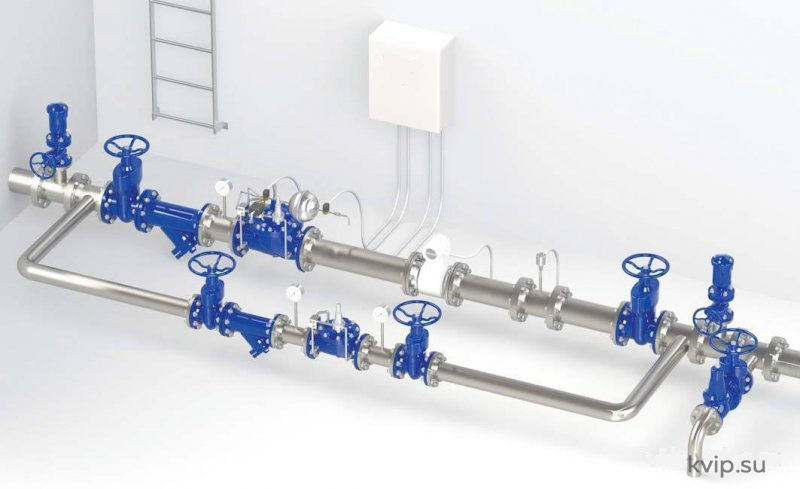

Схема установки АСТА Р02/02(КОН) Регулятора давления
Представленная ниже иллюстрация отображает рекомендуемую схему установки для клапана АСТА серии Р02/02(КОН), где клапан и контроллер, подключены к датчикам расхода и давления. Байпас и воздушный сбросной клапаны рекомендуются для обеспечения необходимой производительности и надёжности системы. Узнать в высокоэффективном регуляторе давления воды - редукционном клапане АСТА Р05, Вы сможете в нашей статье.%20Регулятор%20давления_Р8.jpg)
Наши специалисты помогут в подборе редукционных клапанов на воду, исходя из Ваших параметров.
