Описание Goetze 682 регулятора давления воды (клапана редукционного)
Редуктор давления Goetze 682 – в исполнениях для высокого и низкого давления. Комплектный корпус клапана из коррозионностойкой, устойчивой в морской воде красной латуни, смачиваемые внутренние части из красной латуни или из высококачественной коррозионностойкой стали.Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Применение Goetze 682 регулятора давления воды (клапана редукционного)
- внутренние системы водоснабжения;
- коммерческие и промышленные объекты - защита от колебаний давления на входе;
- питьевая вода в соответствии с DIN 1988;
- системы водоснабжения в промышленности и строительстве;
- противопожарное оборудование и системы пожаротушения;
- судостроение и судовое оборудование.

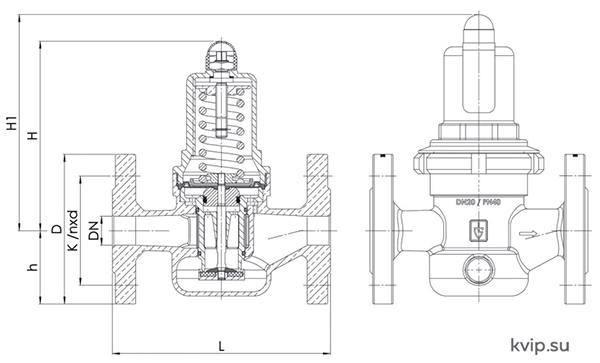

Чертеж, таблица размеров Goetze 682 регулятора давления воды (клапана редукционного)
_Р1.jpg)
Номинальные диаметры, подключение, установочные размеры Goetze 682 регулятора давления воды (клапана редукционного)
Присоединение | DN | DN20 PN16/PN40 | DN25 PN16/PN40 | DN32 PN16/PN40 | DN40 PN16/PN40 | DN50 PN16/PN40 | DN65 PN16 | DN65 PN40 | DN80 PN 16/PN40 | DN100 PN 16 |
Давление на входе SP, LP до | бар | 16/25 | 16/25 | 16/25 | 16/25 | 16/25 | 16 | 25 | 16/25 | 16 |
Давление на входе HP до | бар | 30 | 30 | 30 | 30 | 30 | ||||
Давление на выходе | бар | 0,5-2 | 0,5-2 | 0,5-2 | 0,5-2 | 0,5-2 | 1-8 | 1-8 | 1-8 | 1-8 |
1-8 | 1-8 | 1-8 | 1-8 | 1-8 | ||||||
5-15 | 5-15 | 5-15 | 5-15 | 5-15 | ||||||
Установочный размер | D | 105 | 115 | 140 | 150 | 165 | 185 | 185 | 200 | 200 |
L | 150 | 160 | 180 | 200 | 230 | 290 | 290 | 310 | 350 | |
H (H1) | 130 (1501) | 130 (1501) | 130 (1501) | 165 (1851) | 165 (1851) | 235 | 235 | 235 | 320 | |
h | 50 | 55 | 68 | 73 | 80 | 89 | 89 | 96 | 112 | |
K/nxd | 75/4xM12 | 85/4xM12 | 100/4xM16 | 110/4xM16 | 125/4xM16 | 145/4xM16 | 145/8xM16 | 160/8xM16 | 180/8xM16 | |
вес, кг | 4,2 | 4,7 | 5,9 | 8,6 | 10,5 | 20 | 20 | 22 | 40 | |
Kv-данные | m3/h | 4,5-5,0 | 6,2-7,8 | 8,7-9,6 | 12,0-14,0 | 14,5-19,0 | 30,0-47,0 | 30,0-47,0 | 44,0-60,0 | 75,0-85,0 |
Макс.Мощность (вода) | m3/h | 10 | 16 | 18 | 30 | 35 | 60 | 60 | 68 | 120 |
Спецификации материалов Goetze 682 регулятора давления воды (клапана редукционного)
Серия | Материал | DIN EN | ASTM/AISI |
---|---|---|---|
Материал корпуса на входе | Красная латунь | CC499K | UNS C83600 |
Материал корпуса на выходе | Красная латунь | CC499K | UNS C83600 |
Внутренние части |
Красная латунь | CC499K | UNS C83600 |
Латунь | CW614N | UNS C37700 | |
Нержавеющая сталь | 1.4571 | AISI 316 Ti | |
Нажимная пружина | Пружина из пружинностальной проволоки, с защитой от коррозии | 1.1200 | - |
Сетка | Нержавеющая сталь | 1.4301 | AISI 304 |
Характеристики Goetze 682 регулятора давления воды (клапана редукционного)
Рабочая среда |
Жидкости (нейтральные) |
Воздух, газы и технические пары (нейтральные) |
|
Горячая вода |
|
Разрешение |
DIN-DVGW-экспертиза |
ACS-разрешение |
|
WRAS-разрешение |
|
GOST-R |
|
Требования |
DIN DVGW Правила, DIN EN 1567, DIN 1988, DIN EN ISO 3822, DGR 97/23/EG |
Типоразмеры |
от DN 20 до DN 80 |
Температуры |
-10°C до +130°C |
Давление |
Входящее давление: до 30 бар |
Давление на выходе: от 0,5 до 15 бар в зависимости от исполнения |
Среда
GF | газообразный и жидкий | для воды, найтральных и не клейких жидкостей, сжатого воздуха и нейтральных газов. Опционально с FKM эластомерами для нейтральных сред, например для масел, некоторых видов топлива, маслосодержащего воздуха и т.д. |
Тип развоздушивателя
0 | без развоздушивателя |
Диапазон давления на выходе Goetze 682 регулятора давления воды (клапана редукционного)
SP | Стандартное исполнение | Диапазон давления на входе: до 16 бар (PN 16) или 25 бар (PN40) | Диапазон давления на выходе: от 1 до 8 бар (DVGW 6 бар) |
---|---|---|---|
HP | Исполнение высокого давления (не для DN65 и DN80) |
Диапазон давления на входе: до 16 бар (PN 16) или 30 бар (PN40) |
Диапазон давления на выходе: от 5 до 15 бар |
LP | Исполнение с пониженным давлением (не для DN65 и DN80) |
Диапазон давления на входе: до 16 бар (PN 16) или 25 бар (PN40) |
Диапазон давления на выходе: от 0,5 до 2 бар |
Доступные номинальные диаметры и присоединительные размеры Goetze 682 регулятора давления воды (клапана редукционного)
Номинальный диаметр DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
---|---|---|---|---|---|---|---|
Вход/выход | 20/20 | 25/25 | 32/32 | 40/40 | 50/50 | 65/65 | 80/80 |
/// | * | * | * | * | * | * | * |
Тип присоединения вход/выход фланцевые соединения
FL/FL | Стандарт | Фланцевые соединения/Фланцевые соединения | DIN EN 1092/DIN EN 1092 |
Уплотнение
EPDM | Этилен-пропилен-диен | Эластомер диафрагм и уплотнений, разрешенный к применению в системах питьевого водоснабжения | -10оС до +130оС |
С удорожанием стоимости | |||
FKM | Фторуглерод | Эластомер диафрагм и уплотнений | -10оС до +130оС |
Опции Goetze 682 регулятора давления воды (клапана редукционного)
PN16 | Номинальное давление |
PN40 | Номинальное давление |
За дополнительную плату | |
Манометры тип 33, 34, 35, 36, 39 и 40 | Раздел принадлежности |
Клапанная вставка SP/HP изготовлена из нержавеющей стали | Код заказа: 482 Вставка DN..уплотнение |
Клапанная вставка LP изготовлена из нержавеющей стали | Код заказа 482 LP Вставка DN..уплотнение |
