Редукционные клапаны из красной латуни с муфтовым присоединением
Предназначены для защиты коммерческих и промышленных объектов от колебаний давления на входе. Редукторы давления используются в том случае, если в трубопроводной сети, несмотря на колебания давления на входе, необходимо поддерживать строго определенное давление на выходе.Давление на входе: до 50 бар (для 1 1/4“ до 30 бар).
Диапазон давления на выходе: от 1,5 до 10 бар.
Подробнее о том, как правильно выбрать регулятор давления пара, читайте в статье на нашем сайте.
Применение
- Cистемы со сжатым воздухом.
- Пневматические системы управления.
- Пневматические бустерные станции.
- Судостроение и судовое оборудование.
Описание
Рабочая среда: | Воздух, газы и технические пары (нейтральные) |
---|---|
Разрешения: |
Европейская директива для оборудования под давлением; GOST-R |
Требования: | DGR 97/23/EG |
Типоразмеры: | 3/8”-11/4” |
Температуры: | -10 °C до + 95°C |
Давление: |
Входящее давление: до 50 бар. Давление на выходе: от 1,5 до 10 бар в зависимости от исполнения. |
Спецификация материалов
Серия | Материал | DIN EN | ASTM/AISI |
---|---|---|---|
Материал корпуса на входе | Красная латунь | CC499K | UNS C83600 |
Материал корпуса на выходе | Красная латунь | CC499K | UNS C83600 |
Внутренние части | Латунь | CC499K | UNS C83600 |
Нажимная пружина |
Пружинная сталь |
1.1200 | - |

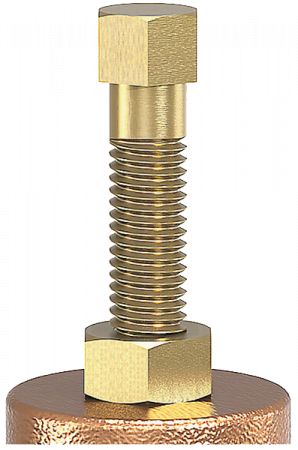

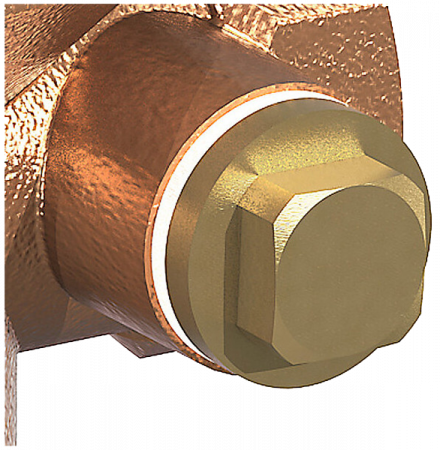

Исполнение клапана: высококачественная мембрана из жаропрочного эластомера, с тканевой вставкой. Настройка давления через настроечный шпиндель. Цельнометаллическое исполнение клапанной вставки, на корпусе с обоих старон предусмотрено подключение манометра G 1/4".
Доступные номинальные диаметры и присоединительные размеры
Номинальный диаметр DN | 10 | 15 | 20 | 25 | 32 |
---|---|---|---|---|---|

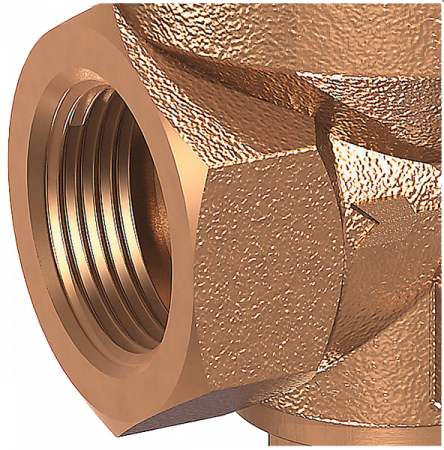

Резьбовое соединение на входе | 3/8" (10) | 1/2" (15) | 3/4" (20) | 1" (25) | 1 1/4" (32) |
Резьбовое соединение на выходе | 3/8" (10) | 3/4" (20) | 3/4" (20) | 1" (25) | 1 1/4" (32) |
Номинальные диаметры, подключение, установочные размеры
Номинальный диаметр | DN | 10 | 15 | 20 | 25 | 32 |
---|---|---|---|---|---|---|
Присоединение DIN EN ISO 228 | G | 3/8" (10) | 1/2" (15) | 3/4" (20) | 1" (25) | 1 1/4" (32) |
Давление на входе, до | бар | 50 | 50 | 50 | 50 | 30 |
Давление на выходе 1 | бар | 1.5-10 | 1,5-10 | 1,5-10 | 1,5-10 | 1,5-10 |
Установочный размер в мм | L | 73 | 73 | 70 | 87 | 100 |
Н | 100 | 100 | 120 | 165 | 175 | |
h | 22 | 22 | 30 | 35 | 43 | |
SW1 | 27 | 27 | 36 | 44 | 54 | |
SW2 | 27 | 27 | 32 | 40 | 49 | |
Вес | кг | 0,5 | 0,5 | 0.8 | 1.4 | 2.0 |

Этот редукционный клапан служит альтернативой для больших типоразмеров, когда требуется лишь маленькая скорость потока или, когда речь идет о сжатом воздухе.
С давлением на входе до 50 бар редукционный клапан может, например, применяться на судах для регулирования пневматического управления. Разумеется, для него имеются все необходимые разрешения различных компаний по приемке судов, таких как Germanischen Lloyd. Универсально используется и проверен в промышленных применениях, прежде всего, для сжатого воздуха и нейтральных газов.
