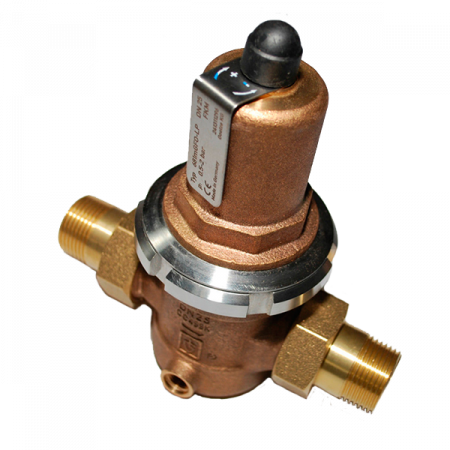

Описание Goetze 681 редукционного клапана для воды
Редуктор давления Goetze 681 прочный в цельнометаллическом исполнении подходит для питьевой воды и сложных условий промышленной эксплуатации, применим при больших колебаниях температуры окружающей среды. Максимальная надежность клапана: давление, при нулевом расходе через клапан, остается постоянным даже при больших колебаниях напорного давления.Среда: холодная и горячая вода, воздух, другие жидкости, газы и пары нейтральные к эластомерам EPDM / FKM
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Применение редуктора давления:
- внутренние системы водоснабжения;
- коммерческие и промышленные объекты - защита от колебаний давления на входе;
- питьевая вода в соответствии с DIN 1988;
- системы водоснабжения в промышленности и строительстве;
- противопожарное оборудование и системы пожаротушения;
- судостроение и судовое оборудование;
- вторичная переработка в пищевой, фармацевтической и косметической промышленности;
- снегогенераторы.
Характеристики Goetze 681 редукционного клапана для воды
| Диаметр, DN, дюйм (мм) | 1/2" (15) - 2"(50) |
| Давление, PN, бар | до 40 (входящие) |
| Диапазон настройки, бар | от 0,5 до 15 |
| Температура, °С | -20….120°С |
| Среда | Холодная и горячая вода, воздух и другие среды нейтральные к материалам исполнения клапана |
| Класс герметичности по ГОСТ 9544-2015 |
"VI класс" – уплотнение седла мягкое: EPDM/ FKM «А» - протечки отсутствуют |
| Тип присоединения | резьбовой |
Конструкция и материалы Goetze 681 редукционного клапана для воды
| Наименование | Материал (DIN EN / ASME) |
| Материал корпуса на входе | Бронза (СС499К / СС499К) |
| Материал корпуса на выходе | Бронза (СС499К / СС499К) |
| Внутренние части, контактирующие с рабочей средой | Бронза (СС499К / СС499К) |
| Нержавеющая сталь (1.4404 / 316L) | |
| Нажимная пружина | Пружина из нержавеющей стали, с защитой от коррозии (1.1200 / ASTM A228) |
| Сетка | Нержавеющая сталь (1.4301 / 304) |
| Мембрана и уплотнение | EPDM (-20….120°С) |
| FKM (-10….120°С) |
Диапазон давления на выходе Goetze 681 редукционного клапана для воды
| SP | Стандартное исполнение | Давление на входе: до 40 бар | Диапазон давления на выходе: от 1 до 8 бар |
| HP | Исполнение высокого давления | Давление на входе: до 40 бар | Диапазон давления на выходе: от 5 до 15 бар |
| LP | Исполнение с пониженным давлением | Давление на входе: до 25 бар | Диапазон давления на выходе: от 0,5 до 2 бар |
Тип присоединения вход/выход резьбовые соединения Goetze 681 редукционного клапана для воды
| BSP-Tm /BSP-Tm | Стандартное резьбовое присоединение | Наружная резьба BSP-T / BSP-T | DIN EN 10226, ISO 7-1 / DIN EN 10226, ISO 7-1 |
| f / f | Исполнение с внутренней резьбой : DN 15, DN 20, DN 25 | Внутренняя резьба BSP-P /BSP-P | DIN EN ISO 228-1 / DIN EN ISO 228-1 |
Чертеж, размеры, коэффициент расхода Kvs, м³/час, диапазон настройки Goetze 681 редукционного клапана для воды
| Номинальный диаметр, мм | DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Вход DIN EN 10226, дюйм | G1 | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| Выход DIN EN 10226, дюйм | G2 | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| Давление на входе SP, HP до | бар | 40 | 40 | 40 | 40 | 40 | 40 |
| Давление на входе LP до | бар | 25 | 25 | 25 | 25 | 25 | 25 |
| Габаритный размер, мм | L | 142 | 158 | 180 | 193 | 226 | 252 |
| I | 80 | 90 | 100 | 105 | 130 | 140 | |
| I1 | 85 | 95 | 105 | ||||
| H (H1) | 102 (128*) | 102 (128*) | 130(150*) | 130(150*) | 165 (185*) | 165 (185*) | |
| H2 (H3) | 124 (150**) | 124 (150**) | 161(181**) | 161(181**) | 198 (218**) | 198 (218**) | |
| h | 33 | 33 | 45 | 45 | 70 | 70 | |
| SW1 | 30 | 37 | 46 | 52 | 65 | 75 | |
| SW2 | 28 | 35 | 43 | ||||
| Гнездо для подключения манометров | G3 | 1/4" (аксиально) | |||||
| Масса | кг | 1,2 (1,5*) | 1/3 (1/6*) | 2,4 (2,9*) | 2,6 (3,1*) | 5,5 (6,2*) | 6,0 (6,7*) |
| Коэффициент расхода, Kvs | м³/ч | 3 | 3,5 | 6,7 | 7,6 | 12,5 | 15 |
| Давление настройки | бар | 0,5-2; 1-8; 5-15 | |||||
ВНИМАНИЕ!!! Без установки шаровых кранов и вентилей НЕ ВОЗМОЖНО обеспечить удобство и легкость обслуживания системы водоснабжения. Их наличие сокращает время простоя системы и упрощает проведение необходимых ремонтно-восстановительных работ.
