Yoshitake GPK-2001 Редукционный клапан для пара

Описание Yoshitake GPK-2001 Редукционный клапан для пара

Мембранный клапан от Японской компании Yoshitake с «пилотным» управлением и высокоточным регулированием низкого давления. Этот вариант оптимален, если скачки давления значительно влияют на качество.

Об устройстве редукционного узла читайте нашу статью. Об устройстве и классификации регуляторов можно узнать здесь.

Особенности Yoshitake GPK-2001 Редукционный клапан для пара

1. Превосходит клапан плунжерного типа по емкости и производительности, эффективен в управлении давлением на входе и колебаниями расхода.
2. Сферически главный клапан обеспечивает хорошую герметичность и  уменьшение утечек из седла клапана (соответствует классу IV по стандартам ANSI).
3. Легкая регулировка давления благодаря удаленному управлению; широкий диапазон настроек давления.
4. Можно выбрать GPK-2001 и GPK-2003 в соответствии с давлением пневматической нагрузки.

Технические характеристики Yoshitake GPK-2001 Редукционный клапан для пара

Модель			GPK-2001
Применение			Пар
Метод восприятия пониженного давления			Внешняя импульсная трубка*
Давление на входе		JIS Rc JIS 20K RF	0,1-2,0 МПа		0,25-2,0 МПа
		JIS 10K FF	0,1-1,0 МПа		0,25-1,0 МПа
Пониженное давление			0,05-0,9 МПа (0,85 МПа для JIS 10K)		0,2-1,4 МПа (0,85 МПа для JIS 10K)
			До 85% от входного давления (по манометру)
Давление пневматической нагрзуки			См. таблицу уставок давления пневматической нагрузки
Мин. дифференц. давление			0,05 МПа
Макс. коэф. понижения давления			20:1	10:1
Максимальная температура			220 °C
Утечки через седло клапана			Не более 0,01% номинального расхода
Материал	Корпус		Ковкий чугун
	Главный клапан		Нержавеющая сталь
	Седло клапана		Нержавеющая сталь
	Пилотный клапан		Нержавеющая сталь
	Седло пилотного клапана		Нержавеющая сталь
	Мембрана		Нержавеющая сталь
Импульсная трубка пониженного давления			Медная труба
Соединение			Резьбовое JIS Rc Фланцевое JIS 20K RF и 10K FF

*Стандартная внешняя импульсная трубка. При установке редукционного клапана обязательно присоединить импульсную трубку и компенсатор, поставленные в комплекте.

Если импульсная трубка не подсоединена, клапан не будет работать. (Доступны варианты с внутренней импульсной трубкой в разных спецификациях. Имейте в виду, что значение Cv во внутренней импульсной трубке ниже, чем во внешней импульсной трубке). Доступны варианты с фланцами по ASME или EN.

Габаритные размеры Yoshitake GPK-2001 Редукционный клапан для пара

GPK-2001 с резьбовым соединением

Ном. размер	d	L	H1	H	A	Вес
15А	Rc 1/2	150	170	335	200	14.0
20А	Rc 3/4	150	170	335	200	14.0
25А	Rc 1	160	175	341	226	18.5
32А	Rc 1-1/4	180	192	371	226	21.5
40А	Rc 1-1/2	180	192	371	226	21.5
50А	Rc 2	230	216	435	276	33.0

* Доступны варианты с соединением NPT.

GPK-2001 с фланцевым соединением (JS 20KRF)

Ном. размер	L	H1	H	A	Вес
15А	146 (142)	170	335	200	15.5 (15.3)
20А	146 (142)	170	335	200	16.0 (15.8)
25А	156 (152)	175	341	226	21.0 (20.6)
32А	176 (172)	192	371	226	24.0 (23.4)
40А	196 (192)	192	371	226	24.5 (24.1)
50А	222 (218)	216	435	276	36.0 (35.8)
65A	282 (278)	251	489	352	64.5 (64.2)
80A	302 (294)	264	512	352	71.5 (69.3)
100A	342 (330)	321	595	401	111.0 (107.4)

Диаграмма выбора технических характеристик GPK-2001

Смотрите диаграмму подбора технических характеристик выше для выбора наиболее подходящего варианта редукционного клапана. Найдите точку пересечения давления на входе (Р1) и пониженного давления (Р2). Если точка пересечения находится в пределах диапазона (А), понижение давления следует осуществлять в два этапа. Если в пределах диапазона (В) - диапазон регулирования. Если в пределах диапазона (С), максимальная производительность не может быть достигнута. При понижении давления в два этапа расстояние между клапанами должно быть не менее 3 м.

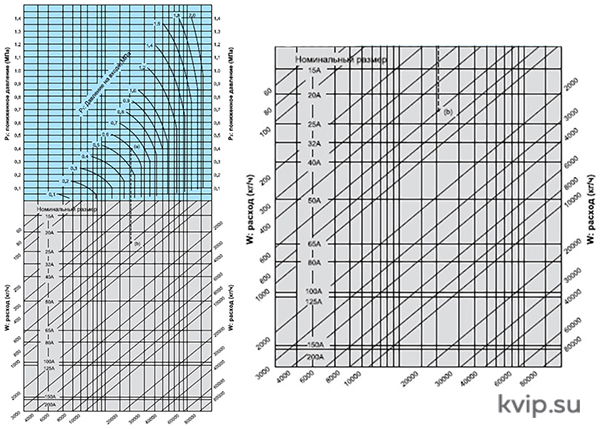

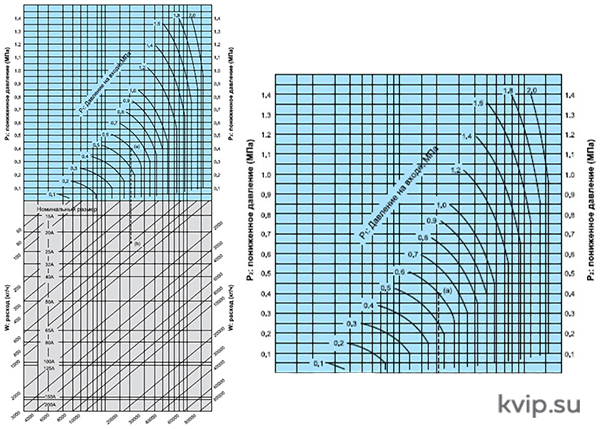

Диаграмма подбора номинального размера для серии GP-2000 (для пара, внешняя импульсная трубка)

Пример:
При подборе номинального размера редукционного клапана при давлении на входе (Р1), пониженном давлении (Р2) и расходе 0,6 МПа, 0,4 МПа и 600 кг/ч, соответственно, сначала найдите точку пересечения (а) линий давления на входе 0,6 МПа и пониженного давления 0,4 МПа. От данной точки проведите линию вниз до пересечения с линией, соответствующей расходу 600 кг/ч — точка пересечения (b). Так как точка пересечения (b) лежит между размерами 20А и 25А, необходимо выбрать больший из двух — 25А.
*Коэффициент запаса следует принять равным 80-90 %.

График характеристик расхода

При выборе номинального размера установите значение расхода на уровне 80-90 % расчетного расхода, чтобы можно было использовать потерю давления и потерю температуры запорного клапана, фильтра и т.д, до или после редукционного клапана. Чтобы редукционный клапан показывал максимальные характеристики потока, не выбирайте трубопровод маленького диаметра в качестве меры противодействия влиянию сопротивления в трубе. Выбирайте номинальный размер, основываясь на диаграмме подбора номинальных размеров.

График характеристик давления GPK-2001

Этот график показывает изменение пониженного давления, когда давление на входе в 1,75 МПа начинает колебаться в пределах от 0,2 МПа до 2,0 МПа, в то время как пониженное давление устанавливается на отметке 0,14 МПа.

Таблица установок давления пневматической нагрузки GPK-2001

Как правило, установка пневматической нагрузки соответствует данным в таблице выше. Установки давления несколько различаются в зависимости от рабочих условий. Для фактического использования отрегулируйте давление пневматической нагрузки в соответствии с требуемым значением установки давления.
