Описание Yoshitake GP-27 Клапана редукционного для пара
Клапан с «пилотным» управлением плунжерного типа для универсального применения. Высокая надежность с продолжительным опытом применения.
Об устройстве редукционного узла читайте тут. Об устройстве и классификации регуляторов можно узнать здесь.
Особенности Yoshitake GP-27 Клапана редукционного для пара
- Высокая производительность и отменные рабочие характеристики. Немедленно реагирует на колебания входного давления и изменение расхода, поддерживая пониженное давление на постоянном уровне;
- Просто конструкции, редко отказывает, легко обслуживается;
- Удобная регулировка давления и широкий диапазон установок давления;
- Нет необходимости в дополнительных источниках энергии (воздух или электричество). Компактность облегчает работу сантехники;
- Соответствует стандарту Общества инженеров по отоплнию, кондиционированию воздуха и санитарной технике в Японии SHASE-S106 по редукционным клапанам.
| Модель | GP-27 | |
|---|---|---|
| Применение | Пар | |
| Давление на входе |
0.1-1.0 МПа |
|
| Пониженное давление |
0.03-0.8 МПа Не более 80% давления на входе (избыточного давления) |
|
|
Мин. дифференц. давление |
0,07 МПа |
|
|
Макс. коэф. понижения давления |
10:1 |
|
|
Максимальная температура |
220 °C |
|
| Утечки через седло клапана | Не более 0,05% номинального раcхода | |
| Материал | Корпус |
Ковкий чугун |
| Глав. клапан, пилотный клапан, седло клапана |
Нержавеющая сталь |
|
|
Плунжер, цилиндр |
Бронза |
|
| Мембрана |
Нержавеющая сталь |
|
| Соединение |
Фланцевое соединение JIS 10K FF |
|

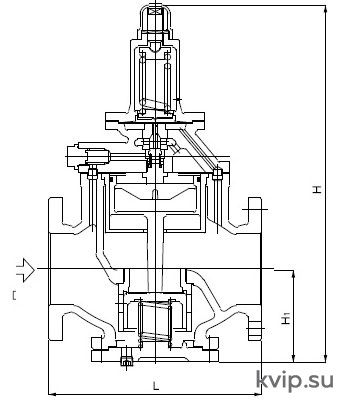

| Номинальный размер | L, мм | H, мм | H1, мм | Вес, кг |
|---|---|---|---|---|
| 125А | 375 | 627 | 162 | 90.0 |
| 150А | 420 | 686 | 190 | 135.0 |
| 200А | 490 | 765 | 220 | 204.0 |

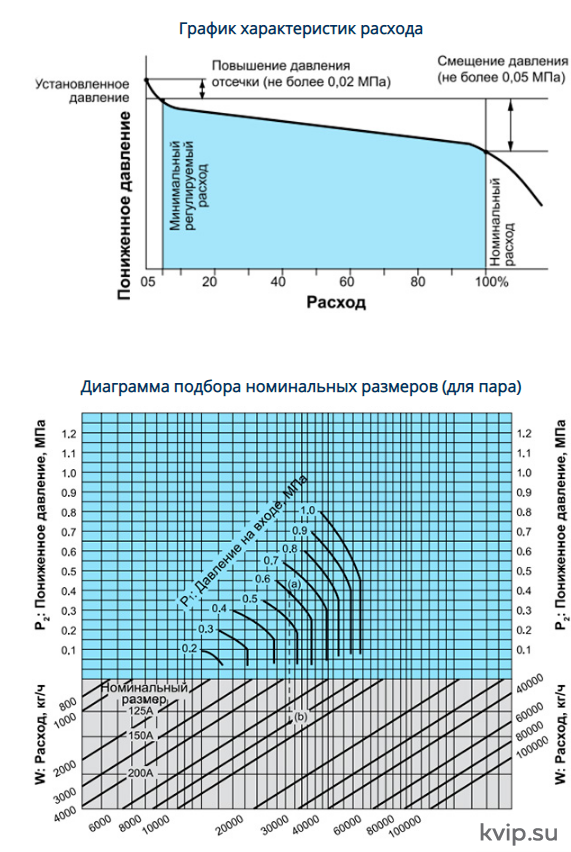

На основании приведенной выше диаграммы выберите наиболее подходящий редукционный клапан. На диаграмме найдите точку пересечения входного давления (Р1) и пониженного давления (Р2). Двухступенчатое снижение давления требуется, если точка пересечения значений находится в пределах диапазона (А); давление контролируется одним редукционным клапаном, если точка пересечения находится в пределах диапазона (В). В данном диапазоне клапан не срабатывает (С). Если давление понижается в два этапа, обеспечьте между редукционными клапанами расстояние не менее 3 метров.

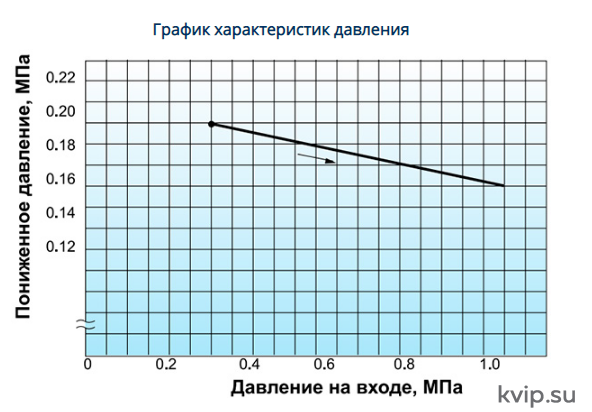

На данном графике показано изменение пониженного давления, когда давление 0,3 МПа на входе клапана начинает колебаться в пределах от 0,3 МПа до 1,0 МПа, в то время как пониженное давление устанавливается на отметке 0,2 МПа.
Пример. При выборе номинального размера редукционного клапана при давлении на входе (Р1), пониженном давлении (Р2) и расходе пара 0,6 МПа, 0,4 МПа и 8000 кг/ч, соответственно, сначала найдите точку пересечения (а) линий давления на входе 0,6 МПа и пониженного давления 0,4 МПа, От данной точки проведите линию вниз до пересечения с линией, соответствующей расходу 8000 кг/ч — точка пересечения (5). Так как точка пересечения (Б) лежит между размерами 125А и 150А, необходимо выбрать больший из двух — 150А.
*Коэффициент запаса следует принять равным 80-90 %.
