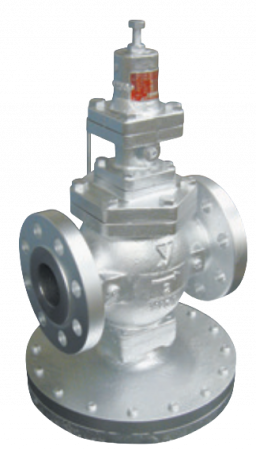

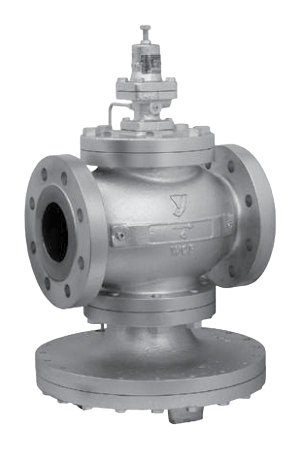

Описание Yoshitake GP-2000CS Клапана редукционного для пара
Мембранный клапан с «пилотным» управлением с высокоточным регулированием низкого давления. Этот вариант оптимален, если скачки давления значительно влияют на качество.
Об устройстве редукционного узла читайте здесь. Если не уверены в выборе модели, можете ознакомиться с нашими советами.
Особенности Yoshitake GP-2000CS Клапана редукционного для пара
- Редукционный клапан серии GP-2000CS — клапан с "пилотным" управлением мембранного типа, посредством которого можно регулировать поток большего объема, чем посредством клапана плунжерного типа. Он обеспечивает более высокую управляемость изменениями давления на стороне входа или изменения нагрузки на стороне выхода;
- Встроенный фильтр на 200 меш предотвращает большинство неполадок, вызванных отложениями в управляемом клапане;
- Сферический клапан обеспечивает непроницаемое уплотнение в соответствии со стандартом ANSI, класс IV.
Модель | GP-2000CS | |||||||
---|---|---|---|---|---|---|---|---|
Применение | Пар | |||||||
Метод восприятия пониж. давления | Внешняя импульсная трубка* | |||||||
Макс. давление на входе | 3,0 МПа | 1,0 МПа | 2,0 МПа | 3,0 МПа | ||||
Пониженное давление |
0,02-0,15 МПа 0,1-1,4 МПа 1,3-2,0 МПа |
0,02-0,15 МПа 0,1-0,85 МПа |
0,02-0,15 МПа 0,1-1,4 МПа 1,3-1,7 МПа |
0,02-0,15 МПа 0,1-1,4 МПа 1,3-2,0 МПа |
||||
Не более 85% давления на входе (избыточного давления) | ||||||||
Мин. дифференц. давление | 0,05 МПа | |||||||
Макс. коэф. понижения давления | 20:1 | |||||||
Максимальная температура | 260 °C | |||||||
Утечки через седло клапана | Не более 0,01% номинального расхода | |||||||
Материал | Корпус |
Литая углеродистая сталь |
||||||
Глав. клапан, седло клапана |
Нержавеющая сталь со стеллитным покрытием |
|||||||
Пилотный клапан, седло пилотного клапана | Нержавеющая сталь | |||||||
Мембрана | Нержавеющая сталь | |||||||
Соединение |
JIS Rc с резьб. соединением |
JIS 10K FF c фланц. |
Соед. JIS 20K RF с фланц. |
Соед. JIS 30K RF с фланц. соединением |
*Необходимо наличие импульсной трубки. Размер компенсатора указан ниже:
- JIS Rc, JIS SW, JIS 10K FF, 20K RF и 30K RF (Rc1/4);
- NPT, ASME, класс 150 и 300 (NPT 1/4).
Длина импульсной трубки должна составлять меньше 5м. При установке редукционного клапана обязательно присоедините импульсную трубку и компенсатор. Если импульсная трубка не присоединена, клапан не будет работать.
Доступны варианты со сваркой враструб (SW) для 15-50А. Доступны варианты с фланцами по стандартами ASME или EN.
Ном. размер | d | L, мм | H, мм | H1, мм | Вес, кг |
---|---|---|---|---|---|
15А | Rc 1/2 | 150 | 398 | 170 | 16 |
20А | Rc 3/4 | 150 | 398 | 170 | 16 |
25А | Rc 1 | 160 | 404 | 175 | 21.5 |
32А | Rc 1-1/4 | 180 | 434 | 192 | 24 |
40А | Rc 1-1/2 | 180 | 434 | 192 | 24 |
50А | Rc 2 | 230 | 498 | 216 | 37 |
Ном. размер | L, мм | H, мм | H1, мм | Вес, кг |
---|---|---|---|---|
50А | 230 | 498 | 216 | 42 |
65А | 294 | 552 | 251 | 75 |
80А | 314 | 575 | 264 | 84 |
100А | 358 | 658 | 321 | 133 |
Ном. размер | L, мм | H, мм | H1, мм | A, мм | Вес, кг |
---|---|---|---|---|---|
15А | 240 | 398 | 170 | 200 | 18.0 |
20А | 240 | 398 | 170 | 200 | 18.0 |
25А | 250 | 404 | 175 | 226 | 24.5 |
32А | 260 | 434 | 192 | 226 | 27.0 |
40А | 260 | 434 | 192 | 226 | 27.0 |
50А | 320 | 498 | 216 | 276 | 40.0 |
На основании приведенной выше диаграммы выберите наиболее подходящий редукционный клапан. Сначала найдите на диаграмме подбора точку пересечения давления на входе (Р1) и пониженного давления (Р2). Требуется двухступенчатое снижение давления, если точка пересечения находится в диапазоне (А), или давление контролируется одним редукционным клапаном, если точка пересечения находится в пределах диапазона (В). В данном диапазоне клапан не срабатывает (С). Чтобы применить двухступенчатое снижение давления, два редукционных клапана должны размещаться как можно дальше друг от друга.
При выборе номинального размера установите значение расхода на уровне 80-90 % расчетного расхода, чтобы можно было использовать потерю давления и потерю температуры запорного клапана, фильтра и т.д. до или после редукционного клапана. Чтобы редукционный клапан показывал максимальные характеристики потока, не выбирайте трубопровод маленького диаметра в качестве меры противодействия влиянию сопротивления в трубе. Выбирайте номинальный размер, основываясь на диаграмме подбора номинальных размеров.
Этот график показывает изменение пониженного давления, когда давление на входе в 1,75 МПа начинает колебаться в пределах от 0,2 МПа до 2,0 МПа, в то время как пониженное давление устанавливается на отметке 0,14 МПа.
Установка давления редукционного клапана (МПа) | Установка давления предохранительного клапана (МПа) |
---|---|
0,1 или менее | Установка давления редукционного клапана +0,05 или более |
0,11-0,4 | Установка давления редукционного клапана +0,08 или более |
0,41-0,6 | Установка давления редукционного клапана +0,1 или более |
0,61-0,8 | Установка давления редукционного клапана +0,12 или более |
Более 0,8 | Установка давления редукционного клапана +15% |
Если для использования в аварийных ситуациях установлен предохранительный клапан на выходе пара из редукционного клапана и не применяются какие-либо законы или правила, пропускная способность предохранительного клапана должна составлять около 10 % от максимального расхода редукционного клапана.
Пример. При подборе номинального размера редукционного клапана при давлении на входе (Р1), пониженном давлении (Р2) и расходе 0,6 МПа, 0,4 МПа и 600 кг/ч, соответственно, сначала найдите точку пересечения (a) линий давления на входе 0,6 МПа и пониженного давления 0,4 МПа. От данной точки проведите линию вниз до пересечения с линией, соответствующей расходу 600 кг/ч — точка пересечения (b). Так как точка пересечения (b) лежит между размерами 20А и 25А, необходимо выбрать больший из двух — 25А, коэффициент запаса следует принять равным 80-90 %.
