Yoshitake GP-1000HEN Клапан редукционный для пара

Описание Yoshitake GP-1000HEN Клапана редукционного для пара

Клапан с «пилотным» управлением плунжерного типа для универсального применения. Высокая надежность с продолжительным опытом применения.

Об устройстве редукционного узла читайте здесь. Если не уверены в выборе модели, можете ознакомиться с нашими советами.

Особенности Yoshitake GP-1000HEN Клапана редукционного для пара

• Старый клапан легко заменить клапаном GP-1000HEN, так как его монтажные размеры соответствуют европейским стандартам;
• Немедленно реагирует на колебания входного давления и изменение расхода, поддерживая редуцированное давление на постоянном уровне;
• Простая регулировка давления и широкий диапазон срабатывания давления;
• Соответствует стандарту Общества инженеров по отоплению, кондиционированию воздуха и санитарной технике Японии SHASE-S106 по редукционным клапанам.

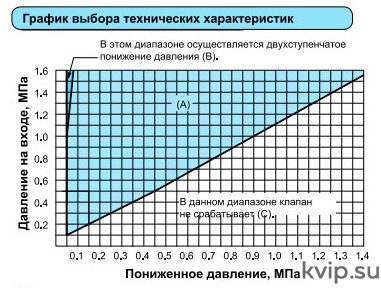

Найдите точку пересечения значений входного и пониженного давления. Если точка пересечения значений находится в пределах диапазона (А) на графике, то давление контролируется одним редукционным клапаном. Если точка пересечения находится в пределах диапазона (В), то давление можно регулировать путем двухступенчатого снижения давления. В данном диапазоне клапан не срабатывает (С).

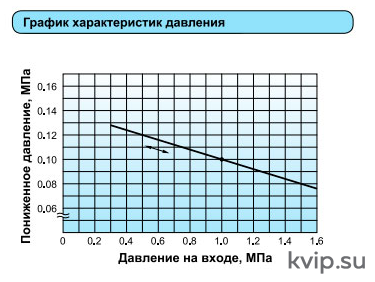

На данном графике показано изменение пониженного давления, когда давление 1,0 МПа на входе клапана начинает колебаться в пределах от 0,3 МПа до 1,6 МПа, в то время как пониженное давление устанавливается на отметке 0,1 МПа.

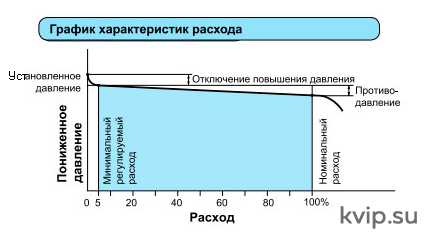

• Отключение повышения давления не более 0,02 МПа;
• Противодавление не более 0,03 МПа (при давлении срабатывания от 0,05 МПа до 0,1 МПа), не более 0,05 МПа (при давлении срабатывания более 0.1 МПа и не более 1,4 МПа).

Примечание. Когда редуцированное давление находится в любом из диапазонов, указанных ниже, рассчитайте скорректированное значение Cv, умножив номинальное значение Cv на поправочный коэффициент С, как указано на рисунке 1.

• Когда давление на входе находится в пределах от 0,7 МПа до 1,0 МПа, а коэффициент снижения давления составляет более 10:1;
• Когда давление на входе превышает 1,0 МПа, а пониженное давление составляет не более 0,4 МПа.

Пример 1. При выборе номинального размера редукционного клапана при давлении на входе (Р1), пониженном давлении (Р2) и расходе пара 0,6 МПа, 0,4 МПа и 800 кг/ч, соответственно, сначала найдите точку пересечения (а) линий давления на входе 0,6 МПа и пониженного давления 0,4 МПа. От данной точки проведите линию вниз до пересечения с линией, соответствующей расходу 800 кг/ч — точка пересечения (В). Так как точка пересечения (В) лежит между номинальными размерами 40А и 50А, выберите больший — 50А.

Пример 2. При выборе номинального размера редукционного клапана при давлении на входе (Р1), пониженном давлении (Р2) и расходе пара 0,8 МПа, 0,05 МПа и 600 кг/ч, соответственно, сначала найдите точку пересечения (С) линий давления на входе 0,8 МПа и диагонали. От этой диагональной линии проведите линию влево до точки пересечения (D) с линией, соответствующей пониженному давлению 0,05 МПа. От данной точки (D) проведите линию вниз до пересечения с линией, соответствующей расходу 600 кг/ч — точка пересечения (Е). Так как точка пересечения (Е) лежит между размерами 32А и 40А, выберите больший — 40А.

Наши специалисты подберут Вам оптимальное паровое и пароконденсатное оборудование исходя из Ваших потребностей.
