Yoshitake GP-1000AS Клапан редукционный для пара

Описание Yoshitake GP-1000AS Клапана редукционного для пара

Клапан с «пилотным» управлением плунжерного типа для универсального применения. Высокая надежность с продолжительным опытом применения.

Об устройстве редукционного узла читайте здесь. Если не уверены в выборе модели, можете ознакомиться особенностями разных видов.

Особенности Yoshitake GP-1000AS Клапана редукционного для пара

• Повышена устойчивость к коррозии, все детали изготовлены из нержавеющей стали;
• Сферический главный клапан обеспечивает хорошую герметичность и уменьшение утечек из седла клапана (соответствует классу IV по стандарту ANSI);
• Соответствует стандарту Общества инженеров по отоплению, кондиционированию воздуха и санитарной технике в Японии SHASE-S106 по редукционным клапанам.

Пример 1. При выборе номинального размера редукционного клапана при давлении на входе (Р1), пониженном давлении (Р2) и расходе пара 0,6 МПа, 0,4 МПа и 800 кг/ч соответственно сначала найдите точку пересечения (а) линий давления на входе 0,6 МПа и пониженного давления 0.4 МПа. От данной точки проведите линию вниз до пересечения с линией, соответствующей расходу 800 кг/ч, — точка пересечения (В). Так как точка пересечения (В) лежит между номинальными размерами 40А и 50А, выберите больший — 50А.

Пример 2. При выборе номинального размера редукционного клапана при давлении на входе (Р1), пониженном давлении (Р2) и расходе пара 0,8 МПа, 0,05 МПа и 600 кг/ч соответственно сначала найдите точку пересечения (С) линий давления на входе 0,8 МПа и диагонали. От данной точки проведите линию влево до пересечения с линией (D), соответствующей пониженному давлению 0.05 МПа. От данной точки (D) проведите линию вниз до пересечения с линией, соответствующей расходу 600 кг/ч, — точка пересечения (Е). Так как точка пересечения (Е) лежит между размерами 32А и 40А, выберите больший — 40А.

Коэффициент запаса следует принять равным 80-90 %.

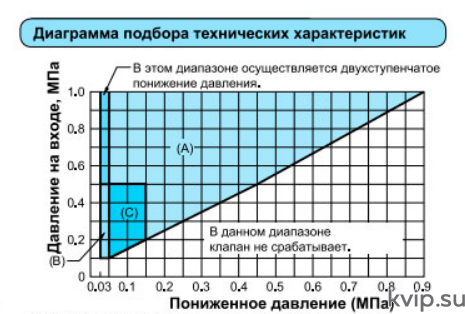

Найдите точку пересечения значений входного и пониженного давления. Если точка пересечения находится в пределах любого из диапазонов, приведенных на графике выше, давлением можно управлять.

Диапазон (А) и (С): серия GP-1000, кроме GP-1002 и 1012; диапазон (В) и (С): GP-1002 и 1012.

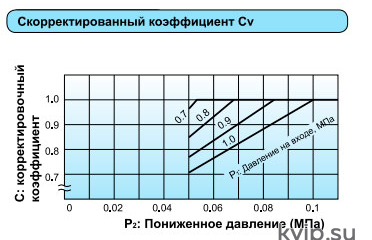

Пример. Выберите редукционный клапан с давлением на входе 0,8 МПа и пониженным давлением 0,05 МПа. На графике найдите точку пересечения (А) значения входного с графиком выходного давления и проведите от нее горизонтальную линию до пересечения с вертикальной осью. Корректировочный коэффициент будет равен 0,85. Для номинального размера 25А правильное значение Cv вычисляется следующим образом: 4 (номинальное значение Cv) • 0.85 (корректировочный коэффициент) = 3,4.

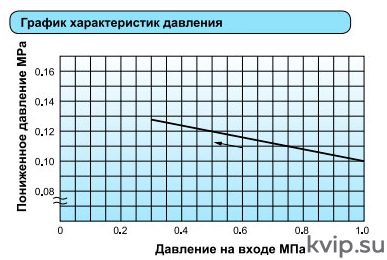

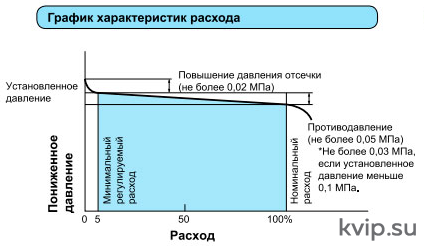

На данном графике показана зависимость пониженного давления при изменении давления на входе клапана с 0,3 МПа до 1 МПа при установленном давлении 0,1 МПа.

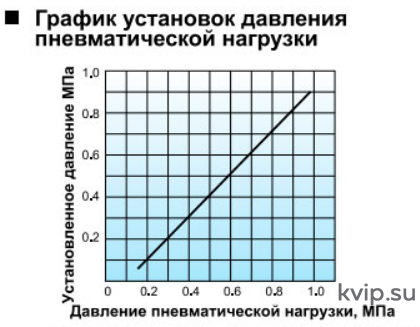

Зависимость установленного давления от давления пневматической нагрузки в общем случае показана слева. Значение установленного давления может незначительно отличаться в зависимости от рабочих условий. Для фактического использования отрегулируйте давление пневматической нагрузки в соответствии с требуемым значением установленного давления.

Если для использования в аварийных ситуациях установлен предохранительный клапан на выходе пара из редукционного клапана и не применяются какие-либо законы или правила, пропускная способность предохранительного клапана должна составлять около 10 % от максимального расхода редукционного клапана

^{* Когда давление на входе превышает 0.7 МПа и коэффициент понижения давления превышает 10:1, рассчитайте скорректированное значение Cv, умножив номинальное значение Cv на поправочный коэффициент С согласно рис. 1.}
