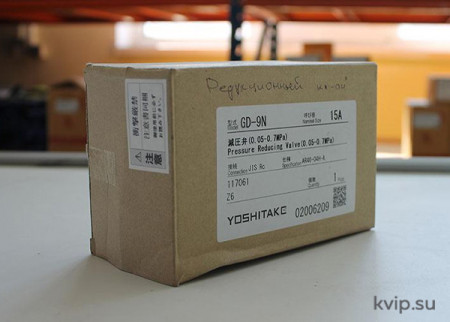

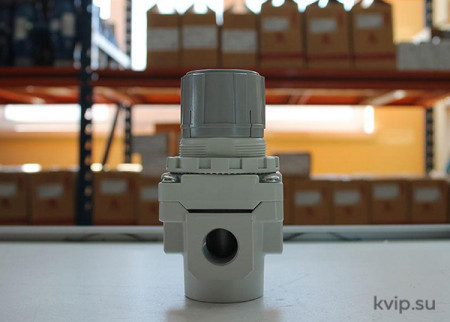

Описание Yoshitake GD-9N Редукционный клапан для воздуха
Редукционный клапан от Японской компании Yoshitake отличающийся большой точностью регулирования для высоких значений установленного давления. Подробнее о видах, назначениях и особенностях установки регуляторов давления, Вы сможете узнать в статье на нашем сайте.Особенности Yoshitake GD-9N Редукционный клапан для воздуха
- Большая площадь мембраны обеспечивает большую точность регулирования для высоких значений установочного давления.
- Никаких наружных утечек вследствие отсутствия сальников.
- Конструкцией клапана предусмотрена компенсация давления.
Технические характеристики Yoshitake GD-9N Редукционный клапан для воздуха
|
Модель |
GD-9N |
||
|
Номинальный размер |
25А |
8А, 10А, 15А, 20А |
|
|
Применение |
Воздух, неопасные жидкости |
||
|
Давление на входе |
0,1-1,0 МПа |
||
|
Пониженное давление |
0,05-0,85 МПа |
0,05-0,7 МПа |
|
|
Температура эксплуатации |
5-60 °C |
||
|
Материал |
Корпус |
Алюминиевый сплав |
|
|
Клапан |
NBR |
||
|
Седло клапана |
Латунь |
||
|
Мембрана |
NBR |
||
|
Давление сброса |
Установка давления +0,05 МПа |
||
|
Соединение |
Резьба Rc по JIS |
||
|
Конструкция |
Сбросной |
||
|
Утечка через седло клапана |
Никаких утечек |
||
- Клапан не предназначен для использования на токсичных и легко горючих жидкостях.
- Доступен с монтажными кронштейнами.
- Доступен с манометром (6 типов).
8A, 10A — наружный диаметр: 37,5; максимальное давление: 1,0 МПа, 0,4 МПа или 0,2 МПа
15A, 20A, 25A — наружный диаметр: 42,5; максимальное давление: 1,0 МПа, 0,4 МПа или 0,2 МПа
Регулирующие клапаны - виды и характеристики, читайте в нашей статье.
Габаритные размеры Yoshitake GD-9N Редукционный клапан для воздуха
| Номинальный размер | d | L | H | Hi | Подключение манометра | Bec |
| 8А | Rc 1/4 | 53 | 93.9 | 23.5 | Rc 1/8 | 0.19 |
| 10А | Rc 3/8 | 53 | 110.5 | 27 | Rc 1/8 | 0.34 |
| 15А | Rc 1/2 | 70 | 133.5 | 33.5 | Rc 1/8 | 0.58 |
| 20А | Rc 3/4 | 75 | 135 | 33.5 | Rc 1/8 | 0.6 |
| 25А | Rc 1 | 95 | 171 | 50 | Rc 1/4 | 1.55 |
График характеристик расхода для всех номинальных размеров (воздух: давление на входе 0,7 МПа)
* Отсутствуют ограничения в значениях минимального регулируемого расхода
Характеристики давления для всех номинальных размеров (воздух: давление на входе — 0,7 МПа, давление на выходе — 0,2 МПа, расход — 20 л/мин (стандартные условия)
