Описание Yoshitake GD-4 Клапана редукционного для воздуха
Клапан прямого действия.
Об устройстве редукционного узла читайте здесь. Если не уверены в выборе модели, можете ознакомиться с нашими советами.
Особенности Yoshitake GD-4 Клапана редукционного для воздуха
- Мембрана с большой площадью обладает высокой точностью при настройке давления;
- Никаких наружных утечек вследствие отсутствия сальников.
| Применение | Воздух, неопасные жидкости | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный размер | 15-50А | 65-150А | ||||||||
| Диаметр мембраны (мм) | Ø400 | Ø340 | Ø256 | Ø400 | Ø340 | Ø256 | ||||
| Давление на входе | 300 кПа | |||||||||

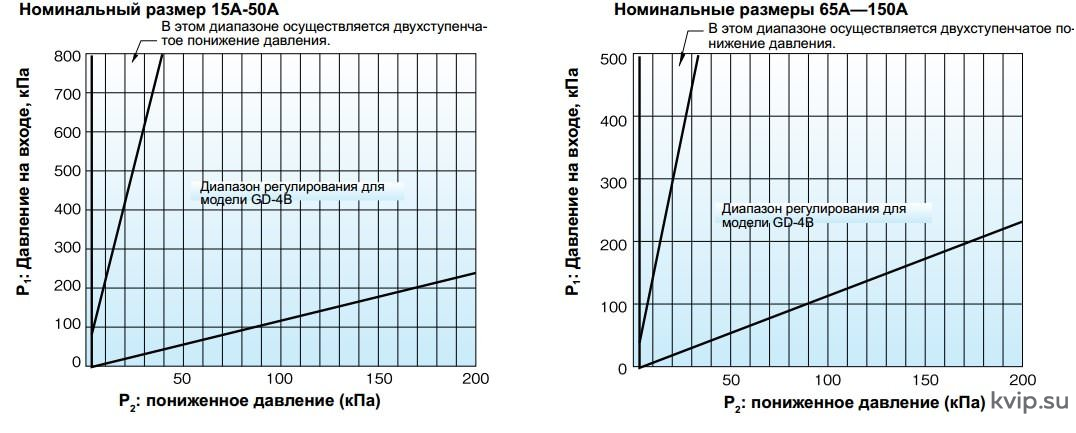

| Пониженное давление (кПа) | 2-5 | 5-10 | 10-25 | 2-4 | 10-20 | 20-50 | ||||
| 25-50 | ||||||||||
| 50-100 | 4-6 | 50-100 | ||||||||
| 100-200 | 6-10 | 100-200 | ||||||||
| Установл. пониж. давление | До 70% от входного давления (по манометру) | |||||||||
| Мин. дифференц. давление | 1 кПа | 2 кПа | 3 кПа | 1кПа | 2 кПа | 3 кПа | ||||
| Макс. коэф. понижения давления | 7:1 | 10:1 | ||||||||
| Температура эксплуатации | 5-80 °C | |||||||||
| Утечки через седло клапана | Нулевые утечки для размеров 15А-50А. Утечки не более 0,5% номинального расхода для размеров 65А-150А. | |||||||||
| Материал | Корпус | Чугун*1 | ||||||||
| Клапан | Бутадиен-нитрильный каучук | Нержавеющая сталь | ||||||||
| Седло клапана, шток | Нержавеющая сталь | |||||||||
| Мембрана | Бутадиен-нитрильный каучук | |||||||||
| Соединение | Фланцевое соединение JIS 10K FF | |||||||||
*1 Доступны модели с корпусом из углеродистой или нержавеющей стали для размеров 20А-150 А.

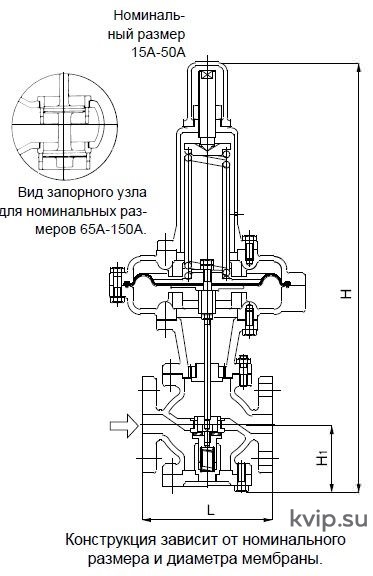

| Номинальный размер | L, мм | H, мм | H1, мм | Вес, кг | |
|---|---|---|---|---|---|
| Ha | Hb | ||||
| 15А | 166 | 565 | 580 | 90 | 27 |
| 20А | 170 | 565 | 580 | 90 | 27 |
| 25А | 170 | 565 | 580 | 90 | 28 |
| 32А | 180 | 585 | 600 | 100 | 28 |
| 40А | 180 | 585 | 600 | 100 | 29 |
| 50А | 180 | 595 | 610 | 105 | 31 |
| 65А | 215 | 700 | 715 | 125 | 39 |
| 80А | 260 | 715 | 730 | 135 | 48 |
| 100А | 300 | 785 | 800 | 160 | 64 |
| 125А | 360 | 840 | 855 | 190 | 88 |
| 150А | 382 | 895 | 910 | 220 | 123 |
Размер Н изменяется в зависимости от диаметра мембраны (Ha Ø256, Hb: Ø340, Ø400). Значения веса изделий приведены для диаметра мембраны 256 мм. Для диаметра мембраны 340 мм следует добавить 5 кг, для диаметра 400 мм — 9 кг.

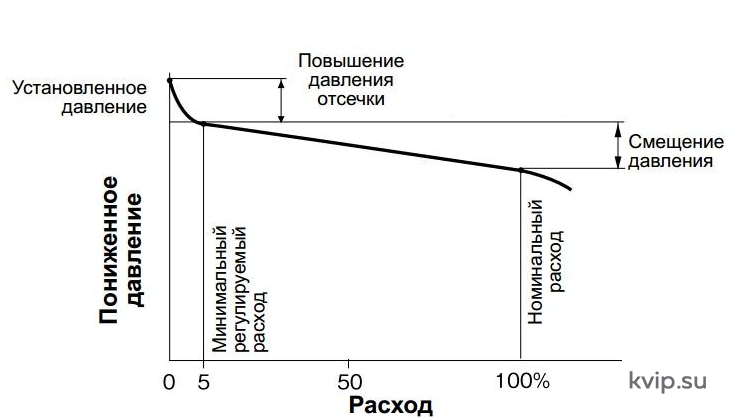

| Номинальный размер | Повышение давления отсечки |
|---|---|
| 15А - 50А | Не более 10% уставки давления |
| 65А - 100А | Не более 15% уставки давления |
| 125А - 150А | Не более 20% уставки давления |
| Номинальный размер | Смещение давления |
|---|---|
| 15А - 50А | Не более 20% уставки давления |
| 65А - 150А | Не более 25% уставки давления |
На данном графике показана зависимость пониженного давления при изменении давления на входе клапана с 200 кПа до 300 кПа при установленном пониженном давлении 50 кПа.
