Описание Yoshitake GD-43G Редукционного клапана для воды, масла, воздуха
Редукционный клапан прямого действия. Определиться с выбором модели, если у вас есть сомнения, поможет наша статья.Особенности Yoshitake GD-43G Редукционного клапана для воды, масла, воздуха
- Экономия пространства и ресурсов (используемые материалы указано внизу корпуса и на колпачке, это облегчает сбор частей для утилизации);
- Проточные части изготовлены из нержавеющей стали (SUS316 и SCS14A), что повышает коррозионную стойкость;
- Покрытие диафрагмы фторопластом предотвращает контакт ее поверхности с жидкостью, в результате чего диафрагма менее подвержена износу имеет высокую прочность;
- Специальные фторсодержащие резиновые детали устойчивы к коррозии;
- Сбалансированная по давлению конструкция клапана позволяет удерживать значение пониженного давления на постоянном уровне, не поддаваясь при этом влиянию входного давления;
- Закрытая конструкция удерживает жидкость внутри даже в том случае, если мембрана повреждена или сломана;
- На уплотнительное кольцо наносится безопасная фторсодержащая смазка;
- Может применяться для промывки систем и трубопроводов, в системах стерилизации или чистки паром.

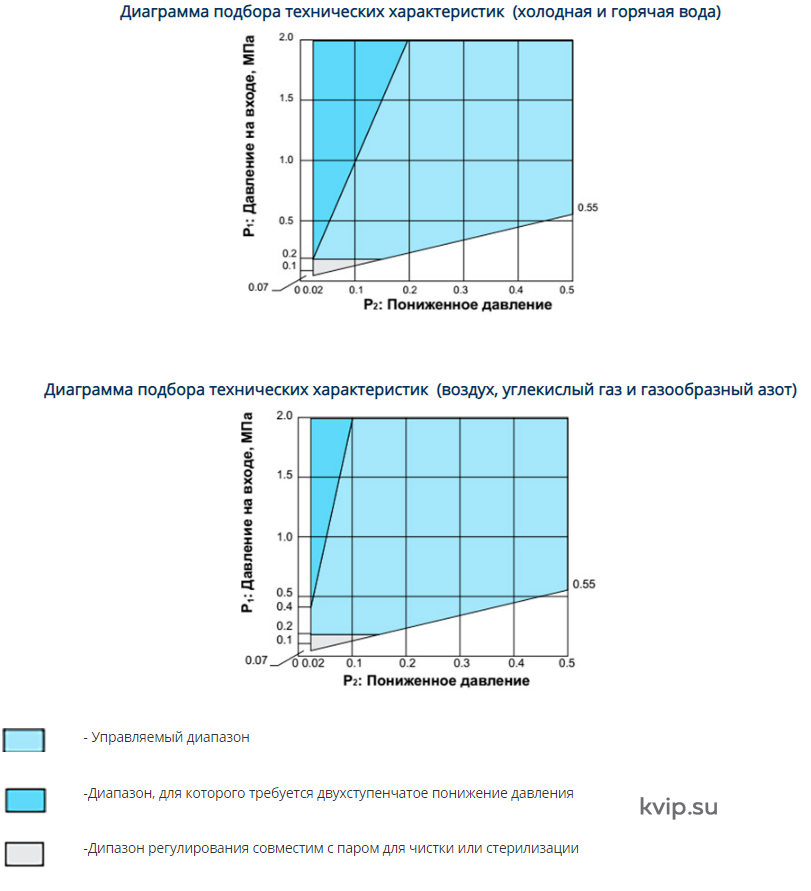

| Модель | GD-43G-10 | GD-43G-20 | |
|---|---|---|---|
| Применение | Воздух, углекислый газ *1 газообразный азот | ||
| Пар для чистки или стерилизации | |||
| Давление на входе | 0,07-2,0 МПа (пар для чистки или стерилизации не более 0,2 МПа)*2 | ||
| Пониженное давление |
(А) Желтая пружина: 0,02-0,1 МПа (стандартная настройка 0,05 МПа) (В) Красная пружина: 0,1-0,25 МПа (стандартная настройка: 0,1 МПа) (С) Черная пружина: 0,25-0,5 МПа (стандартная настройка: 0,3 МПа) |
||
| Мин. дифференц. давление | 0,05 МПа | ||
| Макс. коэф. понижения давления | Холодная и горячая вода: 10:1 Воздух, углекислый газ, газообразный азот: 20:1 | ||
| Температура жидкости | 5-90 °C (макс. температура пара для чистки или стерилизации – 130 °C. Интервал между паровыми потоками должен составлять не менее четырех часов) | ||
| Материал | Корпус | Литая нержавеющая сталь (SCS14A) | |
| Затвор клапана | Специальный синтетический каучук (специальный FKM) | ||
| Мембрана | Термостойкий синтетический каучук и фторопласт (фторопласт наносится на проточные части) | ||
| Соединение | Фланц. соед. JIS 10K FF | Фланц. соед. JIS 20K RF | |
*1 Свяжитесь с нами по вопросам использования для газообразного диоксида углерода.
- При использовании для чистки или стерилизации паром убедитесь, что температура не превышает 130 °С;
- Избегайте непрерывного использования в течение более 30 минут;
- Поставляется с манометром (резьбовое соединение JIS Rc 1/8).

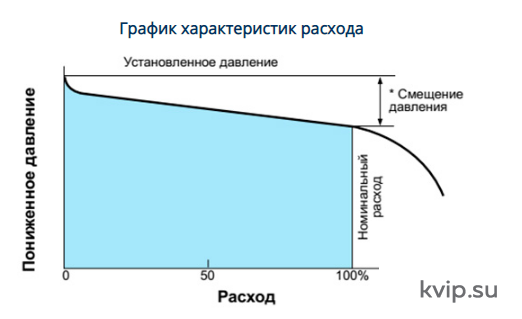

| Ном. размер | Вес, кг |
|---|---|
| 15А | 2.8 (2.6) |
| 20А | 3.0 (2.9) |
| 25А | 4.0 (3.7) |
| Установленное давление | Смещен. давления |
|---|---|
| 0,2 МПА или менее | Не более 0,05 МПа |
| Более 0,2 МПа | Не более 0,08 МПа |
На данном графике показано изменение пониженного давления, когда давление 0,25 МПа на входе клапана начинает расти до 2,0 МПа, в то время как пониженное давление устанавливается на отметке 0,20 МПа.

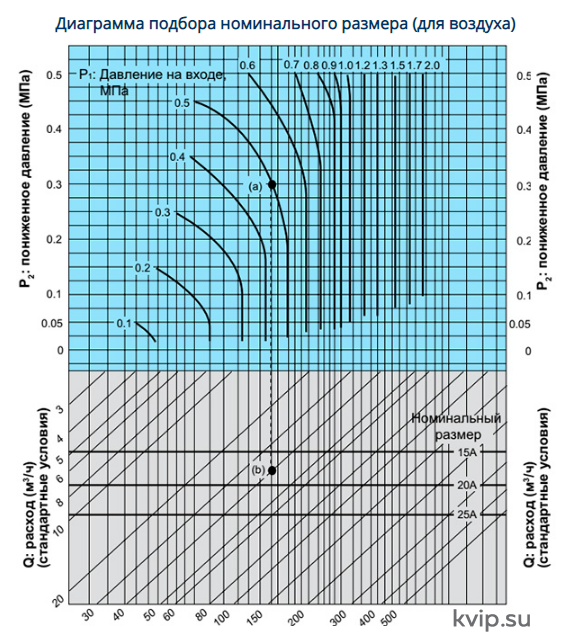

Пример. При подборе номинального размера редукционного клапана при давлении на входе (Р1), давлении на выходе (Р2) и расходе 0,5 МПа, 0,3 МПа и 40 м3/ч соответственно (стандартные условия), сначала найдите точку пересечения (а) линий давления на входе 0,5 МПа и давления на выходе 0,3 МПа. От данной точки проведите линию вниз, чтобы найти пересечение (Ь) с расходом 40 м3/ч (стандартные условия). Так как точка пересечения (В) лежит между размерами 15А и 20А, необходимо выбрать больший из двух — 20А.
Коэффициент запаса следует принять равным 80-90 %.

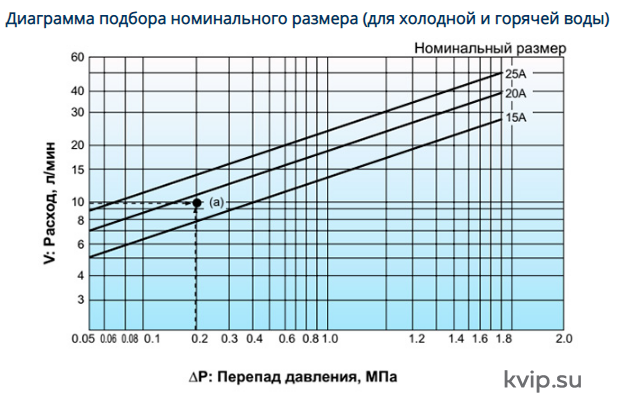

Пример. При подборе номинального размера редукционного клапана при давлении на входе (Р1), давлении на выходе (Р2) и расходе соответственно 0,5 МПа, 0,3 МПа и 10 л/мин, проведите линию вверх от точки дифференциального давления 0,2 МПа до клапана и после клапана, до точки пересечения (а) с расходом 10 л/мин. Так как эта точка пересечения (а) лежит между размерами 15Аи 20А, выберите больший из двух —20А.
