Описание Yoshitake GD-27G Клапана редукционного для воздуха
Клапан прямого действия.
Если нужно больше информации об установке редукционного узла, читайте подготовленную нами статью. Об устройстве и классификации регуляторов можно узнать здесь.
Особенности Yoshitake GD-27G Клапана редукционного для воздуха
- Детали проточной части выполнены из материалов, устойчивых к коррозии;
- Низкий уровень шума;
- Сбалансированная по давлению конструкция клапана позволяет удерживать значение пониженного давления на постоянном уровне, не поддаваясь при этом влиянию входного давления;
- Верхняя часть клапана легко снимается для осмотра и технического обслуживания;
- Компактный и легкий, просто устанавливается на трубопроводе.
| Модель | GD-27G | |
|---|---|---|
| Применение |
Воздух, неопасные жидкости* |
|
| Давление на входе |
1,0 МПа или менее |
|
| Редуцированное давление |
(А) 0,05-0,35 МПа (В) 0,3-0,7 МПа |
|
|
Температура жидкости |
5-90 °C |
|
|
Мин. дифференц. давление |
0,05 МПа |
|
|
Макс. коэф. понижения давления |
10:1 |
|
| Материал | Корпус |
Литая бронза |
| Седло клапана |
Бронза |
|
| Затвор клапана |
Этилен-пропиленовый каучук (EPDM) |
|
| Мембрана |
Этилен-пропиленовый каучук (EPDM) |
|
| Соединение |
Фланцевое JIS 10K FF |
|
* При использовании для газосодержащих масел следует проконсультироваться с производителем клапана.
На модели размером от 15A до 50A устанавливается фильтр (40 меш). Соединительный патрубок манометра с резьбовым соединением JIS Rc 1/8.
На данном графике показано изменение пониженного давления, когда давление 0,6 МПа на входе клапана начинает колебаться в пределах от 0,15 МПа до 1,0 МПа, в то время как пониженное давление устанавливается на отметке 0,1 МПа.
| Номинальный размер | Диапазон давления | Смещение давления |
|---|---|---|
| 15-100А | (A)0,05-0,35 МПа | не более 0,05 МПа |
| (В)0,3-0,7 МПа | не более 0,10 МПа |
| Номинальный размер | L, мм | Н, мм | Н1, мм | Вес, кг |
|---|---|---|---|---|
| 25А | 160 | 170 | 41 | 5.1 |
| 32А | 200 | 224 | 57 | 7.5 |
| 40А | 200 | 224 | 57 | 7.7 |
| 50А | 220 | 239.5 | 61 | 10.9 |
| 65А | 220 | 329 | 77 | 20.0 |
| 80А | 230 | 345 | 82 | 22.0 |
| 100А | 270 | 412 | 94 | 33.0 |

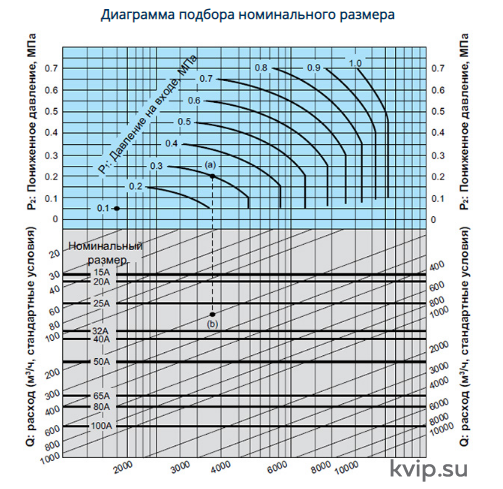

Пример. Выбор номинального размера редукционного клапана: давление на входе (P1) — 0,3 МПа, давление на выходе (P2) — 0,2 МПа, расход — 200 м3/ч (стандартные условия). Сначала необходимо найти точку пересечения (a) графика входного давления (Р1) для 0,3 МПа с графиком выходного давления (Р2) для 0,2 МПа. От данной точки следует провести линию вниз до пересечения (b) с характеристикой расхода 200 м3/ч (стандартные условия). Так как точка пересечения (b) лежит между размерами 25A и 32A, необходимо выбрать больший из двух — 32A.
* Коэффициент запаса следует принять равным 80 — 90%.
