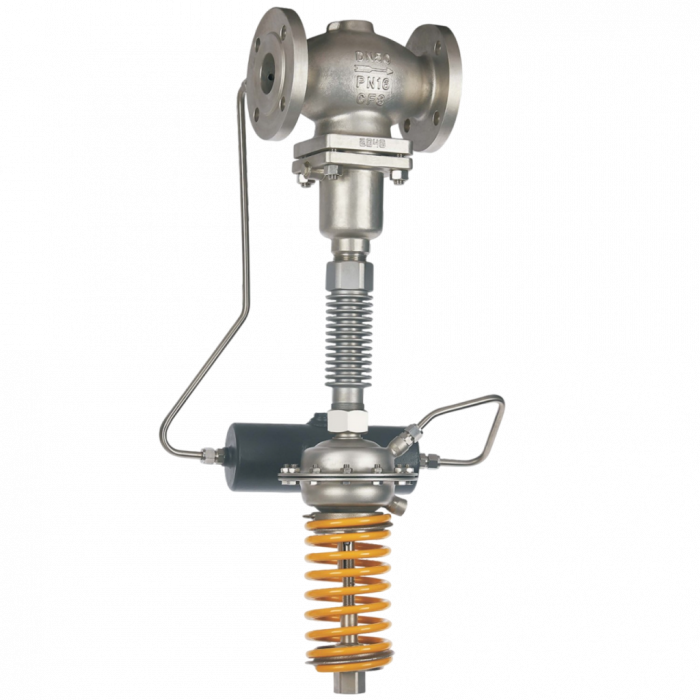

Принцип работы
Редукционные клапаны типа DPRV-R являются клапанами прямого действия и предназначены для поддержания давления до себя. При повышении давления свыше заданного они открываются и сбрасывают давление, предотвращая повреждение оборудования и трубопроводов.Проектирование, производство и испытания клапанов проводятся в соответствии с внутренними стандартами предприятия изготовителя.
Присоединительные размеры выполнены в соответствии со стандартом DIN 3202-1999 F1. Поставляются клапаны с фланцевым соединением и соединением под сварку встык или внахлест.
Teхнические данные
|
Корпус клапана |
||
|
Диаметр условный (DN) |
½" - 10" (DN15 - 250) |
|
|
|
Нормаль |
ASME CLASS 150 - 300 (PN16 - 40) |
|
|
Стандарт фланцев |
ASME B16.5, EN1092-1, ГОСТ 33259 |
|
|
Материал корпуса |
Сталь углеродистая, сталь нержавеющая, сталь легированная, сталь дуплексная |
|
Тип пары плунжер- седло |
Металл-металл |
SS304, SS316 |
| С кольцом из эластомера | FKM, PTFE, PPL | |
|
Уравновешивающий элемент |
Сильфон из нержавеющей стали (DN15 - 125), диафрагма (DN150 - 250) |
|
|
Привод |
||||
|
Площадь диафрагмы привода (см 2) |
32* |
80 |
250 |
630 |
|
Диапазон настройки давления (МПа изб.) |
1.0 - 1.6 |
0.1 - 0.5 |
0.015 - 0.12 |
0.005 - 0.035 |
|
0.3 - 1.1 |
0.05 - 0.25 |
0.01 - 0.06 |
|
|
|
Минимальный перепад давления (ΔР) для нормальной работы клапана (МПа) |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
|
Максимально допустимый перепад давления (ΔР) между верхней и нижней частями привода (МПа) |
2.0 |
1.25 |
0.4 |
0.15 |
| Материалы | Корпус: сталь, нержавеющая сталь Диафрагма: EPDM или FKM армированный фиброй | |||
| Импульсные трубки, фитинги | Сталь нержавеющая (Ø10х1 мм), фитинг М14х1.5 | |||
* Прим.: Привод с данной площадью диафрагмы не применим для клапанов DN150 - 250
Эксплуатационные характеристики
| Погрешность регулирования | ±8% | |||
| Допустимая протечка при испытании | Металл-металл | 4 х 0.01% от коэффициента пропускной способности | ||
| Эластомер | DN15 - 50 | DN65 - 125 | DN150 - 250 | |
| 10 пузырей/мин | 20 пузырей/мин | 40 пузырей/мин | ||

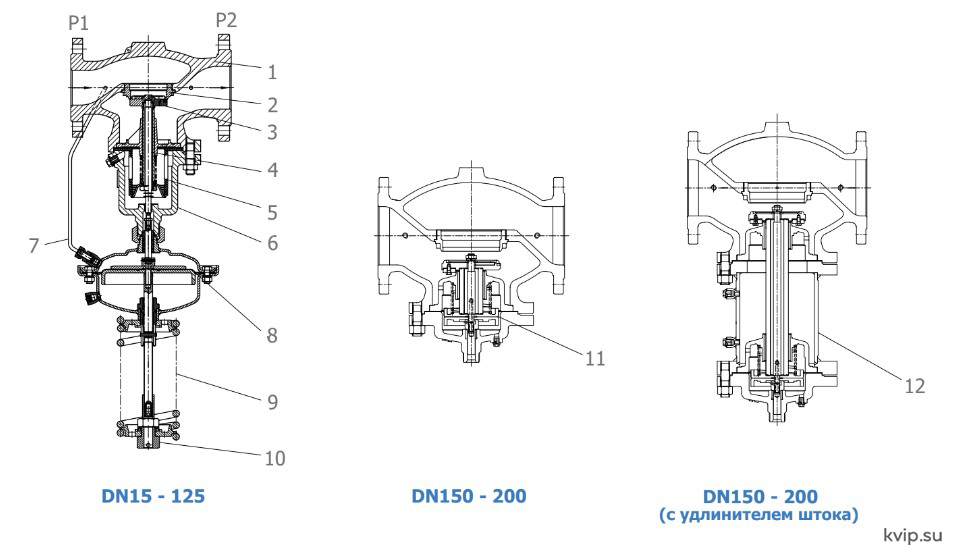

Спецификация
|
1 |
Корпус |
4 |
Шток |
7 |
Трубка отбора импульса давления |
10 |
Настроечная гайка |
|
2 |
Седло |
5 |
Сильфон |
8 |
Диафрагма |
11 |
Уравновешивающая диафрагма |
|
3 |
Плунжер |
6 |
Крышка |
9 |
Пружина |
12 |
Удлинитель штока |
Рабочая температура
| DN | 15 - 125 | 150 - 250 | |
| Плунжер-седло | Металл-металл | ≤100°С | ≤100°С |
| С сепаратором защиты диафрагмы привода ≤150 °С | С сепаратором защиты диафрагмы привода ≤140°С | ||
| С сепаратором защиты диафрагмы привода и удлинителем штока ≤250°С | С сепаратором защиты диафрагмы привода и удлинителем штока ≤250°С | ||
| С кольцом из эластомера |
≤100°С |
||
Коэффициент расхода, кавитационный фактор z, максимальный перепад давления
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Коэффициент расхода |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
450 |
|
Кавитационный фактор |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
Максимальный перепад |
PN16 |
1.6
|
1.5 |
1.2 |
1.0 |
||||||||
|
давления, МПа |
PN40 |
2.0 |
|||||||||||
*Коэффициент шума как для VDMA 24 422

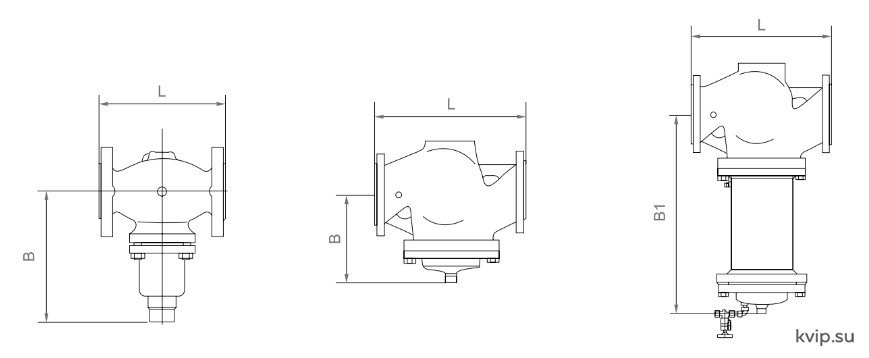

Размеры и вес клапана
|
DN (мм) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L (мм) |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
В (мм) |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
326 |
354 |
404 |
|
Вес (кг) |
6.2 |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |
|
В1 (мм) |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
630 |
855 |
1205 |
|
Вес (кг) |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
140 |
210 |
300 |

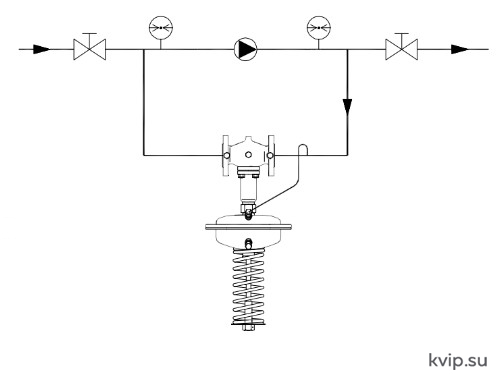

Типичная схема монтажа
Поддержание давления за насосом
