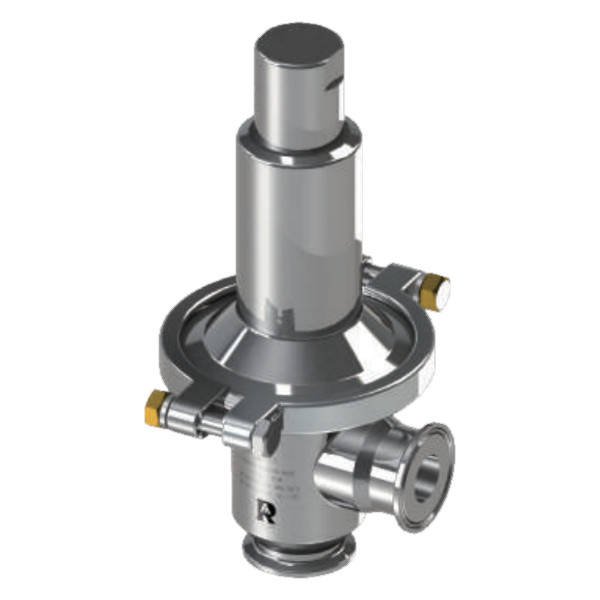

Редукционные клапаны давления прямого действия YP-C3
Особенности
Клапан широко используется для чистых/стерильных сред в фармацевтической, пищевой и других видах промышленности.
1. Компактность и удобство установки/монтажа.
2. Простота конструкции и технического обслуживания, высокий ресурс.
3. Составные части редукционного клапана изготовлены из нержавеющей стали с высокой коррозионной стойкостью.
4. Большая площадь мембраны способствует повышению чувствительности и скорости срабатывания.
5. Полировка внешней и внутренней (Ra < 0.6 мкм) поверхности.
Технические характеристики
|
Тип/Серия |
YP-C3 |
|
|
Тип присоединения |
Clamp (25 мм ASME BPE) |
Clamp (50.5 мм ASME BPE) |
|
Типоразмер (DN) |
½", ¾" |
1", 1½" |
|
Рабочая среда |
Чистый/стерильный пар |
|
|
Номинальное давление (МПа) |
1.0 |
|
|
Рабочее давление (МПа) |
0.2 ~ 0.8 |
|
|
Диапазон регулируемого давление (МПа) |
A: 0.02 ~ 0.1 / B: 0.05 ~ 0.3 / C: 0.3 ~ 0.6 |
|
|
Максимальная температура рабочей среды, TMO (°С) |
180 |
|
ВНИМАНИЕ!
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте редукционные клапаны давления за рамками рабочих диапазонов.
|

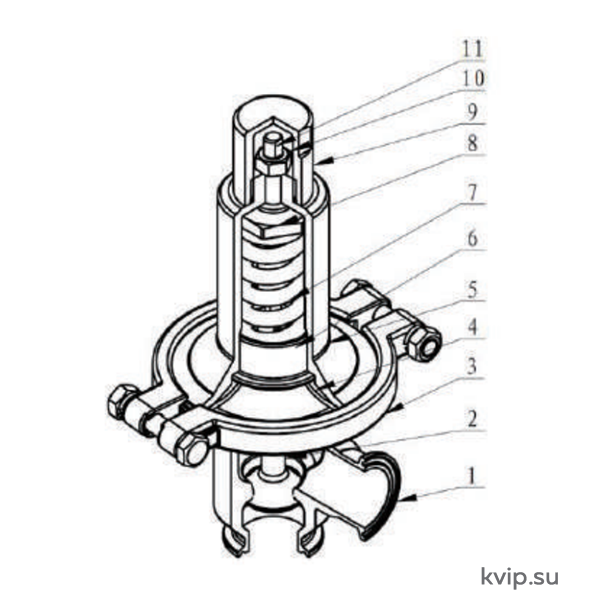

Поз. |
Элементы |
Материал |
|
|
Тип |
Обозначение |
||
|
1 |
Корпус |
Нержавеющая сталь |
CF3M (316L) |
|
2 |
Шток |
Нержавеющая сталь |
S31603 (316L) |
|
3 |
Clamp |
Нержавеющая сталь |
CF3M (316L) |
|
4 |
Мембрана |
Силикон + PTFE |
|
|
5 |
Крышка корпуса |
Нержавеющая сталь |
CF3M (316L) |
|
6 |
Опора/седло пружины |
Нержавеющая сталь |
S31603 (316L) |
|
7 |
Пружина |
Нержавеющая сталь |
S30408 (304) |
|
8 |
Опора пружины |
Нержавеющая сталь |
S30408 (304) |
|
9 |
Крышка |
Нержавеющая сталь |
S31603 (316L) |
|
10 |
Гайка |
Нержавеющая сталь |
S30408 (304) |
|
11 |
Настроечный винт |
Нержавеющая сталь |
S42020 (420) |

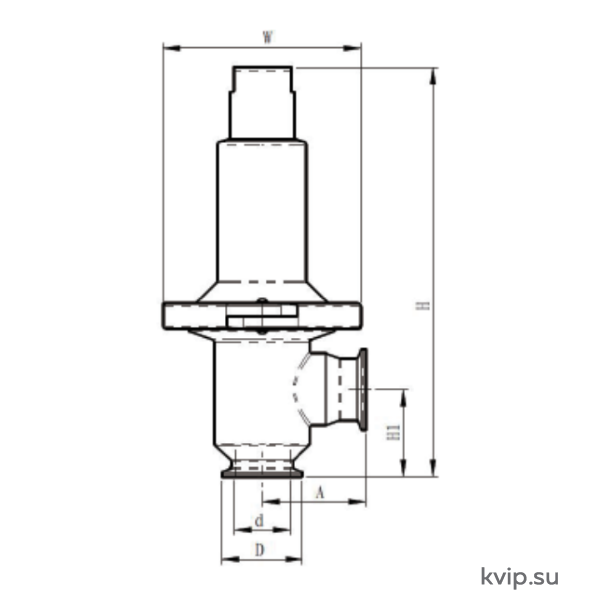

Размеры
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|||||
|
H1 |
H |
W |
A |
d |
D |
||
|
¾" |
35 |
200 |
45 |
15.75 |
25 |
80 |
1.7 |
|
1" |
55 |
260 |
65 |
22.1 |
50.5 |
125 |
4 |
|
1-½" |
55 |
260 |
65 |
34.8 |
50.5 |
125 |
4 |
ВНИМАНИЕ:
В случае потребности в типоразмере ½" свяжитесь с нашими официальными представителями.

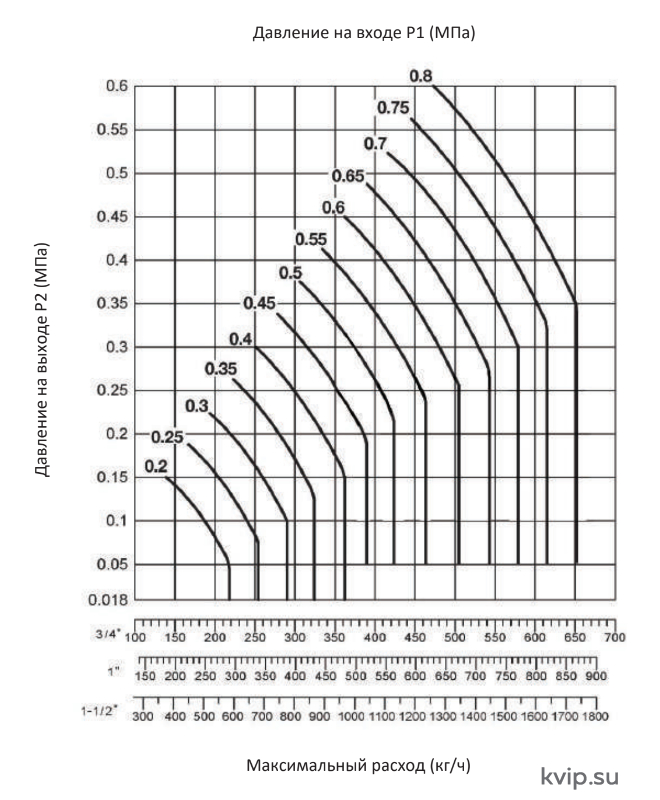

Пропускная способность
