Описание АСТА Д100 регулятора давления пара
АСТА Д100 - односедельный клапан прямого действия, предназначен для автоматического поддержания заданного давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Особенности конструкции АСТА Д100 регулятора давления пара
- Модульная конструкция ― универсальный клапан, совместимый с различными типами регулирующих блоков;
- Модернизированная конструкция разгрузочной камеры затвора;
- Сниженная величина зоны нечувствительности;
- Разъемное соединение штока регулирующего блока исключает повреждения при транспортировке;
- Полная ремонтопригодность без демонтажа с трубопровода;
- Регулятор поставляется в комплекте с охладителем импульса и игольчатым вентилем.
Опции по запросу АСТА Д100 регулятора давления пара
- Специальная конструкция регулирующих блоков (различные мембраны, широкие диапазоны настроек и т. д.);
- Нестандартные значения Kvs;
- Мягкое уплотнение затвора (VI класс герметичности).
Технические характеристики АСТА Д100 регулятора давления пара
| Номинальный диаметр DN | 15 - 200 |
| Условное давление PN |
25 бар для DN 15 – 80 16 бар для DN 100 - 200 |
| Температура рабочей среды | От -30°С до 200 °С |
| Рабочая среда | Пар, воздух, а также другие среды, совместимые с материалами конструкции регулятора |
| Диапазон давления настройки |
0,4-2,0 бар – красная пружина 1,0-8,0 бар – желтая пружина 4,0-12 бар – две пружины |
| Пропускная способность клапана, Kvs | 4,0 - 125 м3/ч |
| Класс герметичности | IV по ГОСТ 9544-2015 |
| Зона нечувствительности | Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76 |
| Зона пропорциональности | Не более 6% от верхнего предела настройки по ГОСТ 11881-76 |
| Положение безопасности | Нормально-открытое |
| Компенсация давления | Разгруженный по давлению |
| Отбор импульса рабочей среды | Внешний |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп. В |
Спецификация материалов АСТА Д100 регулятора давления пара
| № | Наименование | Материал |
| 1 | Корпус | Высокопрочный чугун ВЧ40 |
| 2 | Крышка | Сталь 25 |
| 3 | Седло | Сталь 20Х13 |
| 4 | Плунжер | Сталь 20Х13 |
| 5 | Втулка | Сталь 20Х13 |
| 6 | Шток нижний | Сталь 20Х13 |
| 7 | Муфта | Сталь 20Х13 |
| 8 | Крышка нижняя | Высокопрочный чугун ВЧ40 |
| 9 | Крышка верхняя | Высокопрочный чугун ВЧ40 |
| 10 | Муфта | Сталь 20Х13 |
| 11 | Шток привода нижний | Сталь 20Х13 |
| 12 | Шток привода верхний | Сталь 20Х13 |
| 13 | Мембрана | EPDM |
| 14 | Пружина | 60С2А |
| 15 | Уплотнение корпуса | Графлекс |
| 16 | Уплотнение плунжера | PTFE |
| 17 | Уплотнение штока | PTFE/ EPDM |
| 18 | Уплотнение штока | EPDM |
Массогабаритные характеристики и значения пропускной способности АСТА Д100 регулятора давления пара
| DN | L, мм | H, мм | Масса, кг | Kvs, м3/ч |
| 15 | 130 | 370 | 8 | 4,0 |
| 20 | 150 | 380 | 9 | 5,0 |
| 25 | 160 | 407 | 10 | 8,0 |
| 32 | 180 | 417 | 11 | 16,0 |
| 40 | 200 | 428 | 13 | 25,0 |
| 50 | 230 | 422 | 15 | 32,0 |
| 65 | 290 | 427 | 20 | 50,0 |
| 80 | 310 | 466 | 25 | 80,0 |
| 100 | 350 | 474 | 39 | 125,0 |
| 125 | по запросу | |||
| 150 | ||||
| 200 | ||||
Принцип работы АСТА Д100 регулятора давления пара
Регулятор давления «после себя» предназначен для автоматического поддержания заданного давления рабочей среды на выходе из регулятора вне зависимости от расхода среды.

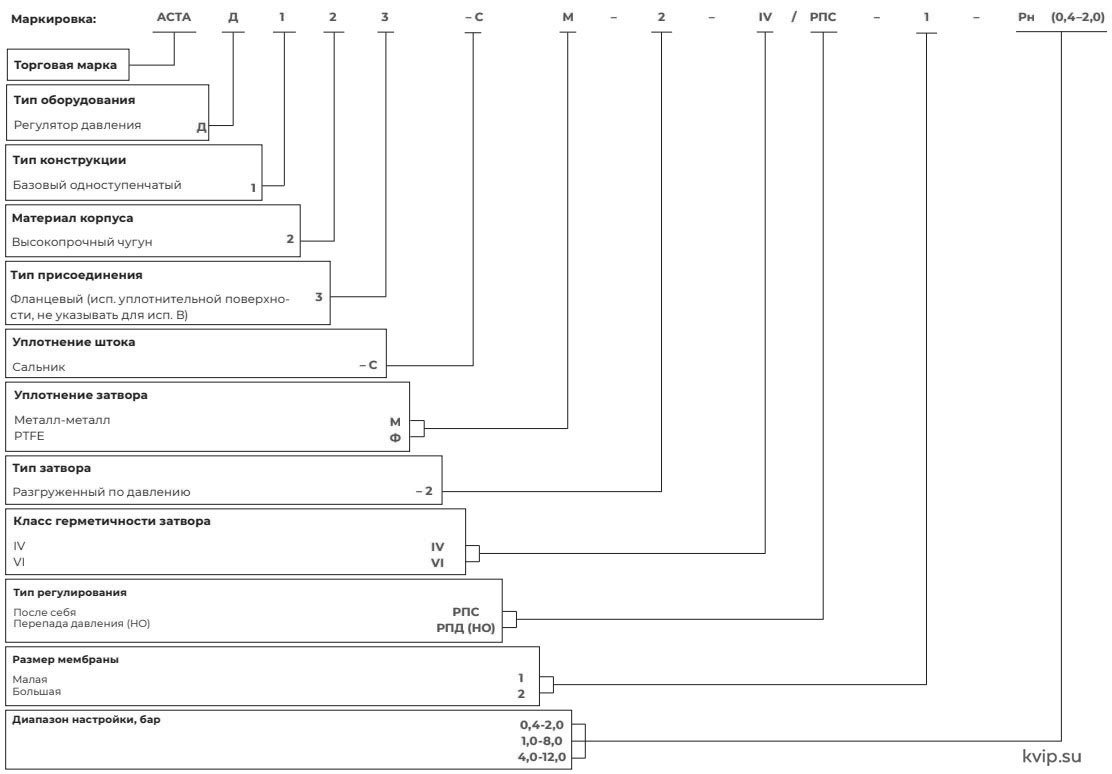

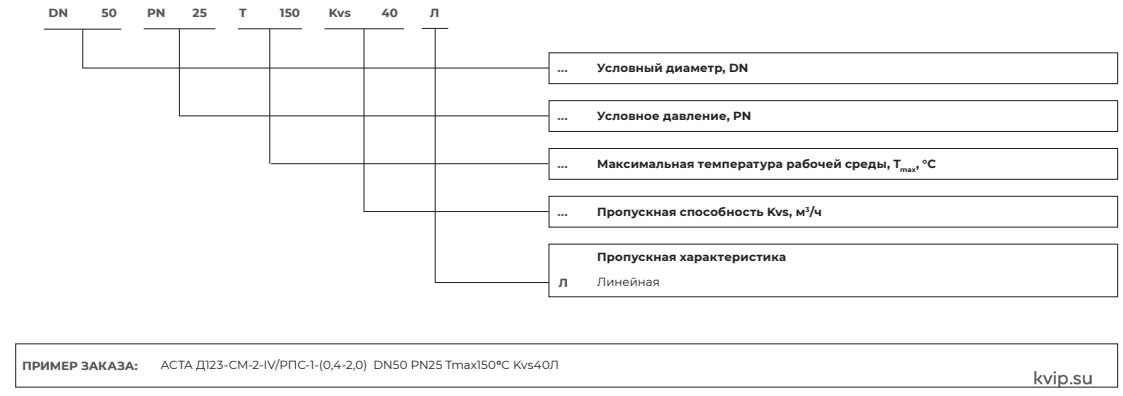

Маркировка клапана АСТА Д100 регулятора давления пара
.jpg "АСТА_Д100_регулятор_давления_пара_Р4 (2)")
.jpg "АСТА_Д100_регулятор_давления_пара_Р5 (2)")
ВНИМАНИЕ!!! В случае выхода из строя регулятора давления, только предохранительный клапан обезопасит ваше оборудование от высокого давления на которое оно не рассчитано. Без установки предохранительного клапана НЕ ВОЗМОЖНО сохранить технологический процесс по производству вашего продукта, закончить цикл производства и приступить к ремонту регулятора давления. Даже при условии потери пара вы сохраните свой продукт.
