Описание ADCA PS7 клапана перепускного
Клапаны перепускные ADCA PS7 – это регулирующие клапаны прямого действия (регуляторы давления "до себя") с подпружиненной мембраной. Клапаны применяются в пароконденсатных системах, системах сжатого воздуха и других газов в соответствии с материалами конструкции. Данные клапаны поддерживают необходимое давление до себя в системах с малыми расходами. Они также рекомендуются в качестве пилотных управляющих клапанов в сочетании с другими регуляторами давления.
Статьи, которые могут быть вам полезны:- Регуляторы давления: виды, назначение, особенности установки;
- Устройство редакционного узла;
- Кейс по регулированию подачи пара на КФ.
Основные свойства ADCA PS7 клапана перепускного
- Компактный дизайн;
- Мембрана из нержавеющей стали.
| Материал |
PS 7S – углеродистая сталь PS 7SS – нержавеющая сталь |
| Типоразмеры | DN 1/4", 3/8" |
| Присоединения | Внутр. резьба ISO7/1Rp (BS 21) |
| Параметры для заказа |
Тип среды Максимальная рабочая температура Давление на входе и выходе Расход (максимальный и минимальный) |
| Опции |
Выход 1/4" для подключения манометра на корпусе Настройка давления на клапане Корпус из нержавеющей стали Возможность подвода сжатого воздуха для дистанционного управления |
| Применение | Пар, сжатый воздух и другие газы, совместимые с материалами конструкции |
| Установка |
Горизонтальная установка Обязательная установка фильтра до клапана |
| Условное давление | PN40 |
| Макс. давление на входе | 17 бар |
| Мин. давление на входе | 0,35* бар |
| Макс. рабочая температура | 300°C |
* 0,07 бар с крышкой на низкое давление (макс. 7 бар на входе).
Мембрана на низкое давление должна быть установлена для давления на выходе от 0,07 до 0,5 бар. Давление и температура могут быть изменены при использовании мягкого седла. Импульсная трубка подключается минимум в 1 м после клапана.
| DN |
1/4" |
3/8" |
| Kvs | 1,6 | 1,7 |

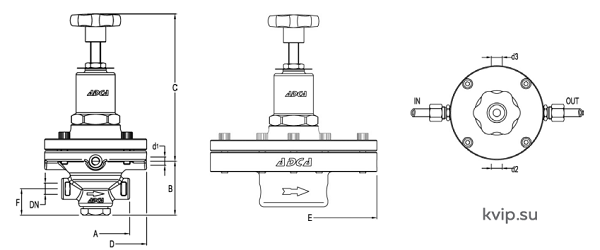

| DN | A | B | C | D | E* | F | d1** | d2*** | d3*** | Масса, кг |
|
1/4" |
80 | 60 | 175 | 120 | 195 | 15 | 1/8" | 1/8" | 1/8" | 4,8 |
|
3/8" |
80 | 50 | 175 | 120 | 195 | 15 | 1/8" | 1/8" |
1/8" |
4,8 |
* Мембрана на низкое давление.
** Присоединение под имп. трубку.
*** Опционально (присоединение манометров), также могут использ. с управляющим сигналом.
| № | Наименование | Материал |
| 1 | Корпус | S355J2G3 / 1.0570 |
| 2 | *Пилотный клапан | CF8 / 1.4308 |
| 4 | Шток | AISI316 / 1.4401 |
| 5 | *Плунжер | AISI420-EPDM-PTFE |
| 6 | *Пружина | AISI302 / 1.4300 |
| 7 | Верхняя крышка | S355J2G3 / 1.0570 |
| 8 | Крышка пружины | S355J2G3 / 1.0570 |
| 9 | *Мембрана | AISI301 / 1.4310 |
| 10 | *Прокладка |
Нерж. сталь / Графит |
| 11 | Нижняя опора пружины | Бронза |
| 12 | Верхняя опора пружины | Бронза |
| 13 | *Настроечная пружина | Пружинная сталь |
| 14 | Ручка | Пластик |
| 15 | Настроечный винт | AISI304 / 1.4301 |
| 16 |
Стопорная гайка |
Нерж.сталь A2–70 |
| 17 | Шильдик | Алюминий |
| 18 | Болты | Сталь 10.9 |
* Заменяемые запасные части.
** Нерж. сталь по запросу.
Внимание: у каждого клапана собственный серийный номер. В случае нестандартного исполнения клапанов этот номер должен быть указан при заказе.
