Описание ADCA P20P поршневого редукционного клапана (низкого расхода)
Редукционные клапаны прямого действия ADCA P20P предназначены для работы на сжатом воздухе, воде и других газах или жидкостях, совместимых с материалами конструкции. Служат для снижения давления в измерительных системах с низким расходом. Подробнее о видах, назначениях и особенностях установки регуляторов давления, читайте в статье на нашем сайте.Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Основные свойства ADCA P20P поршневого редукционного клапана (низкого расхода)
- Компактная конструкция;
- Изготовлен из прутковых материалов или литьем по выплавляемым моделям;
- Невыдвижная рукоятка;
- Подвержен ультразвуковой очистке и обезжириванию.
| Технические данные | |
|---|---|
| Типоразмеры | 1/4" |
| Рабочая среда | Сжатый воздух, вода и другие газы и жидкости, совместимые с материалами конструкции. |
| Исполнения | Р20Р – поршневой клапан из нержавеющей стали. |
| Присоединение | Внутренняя резьба по ISO7/1Rp (BS21) или NPT. Специальные типы присоединений по запросу. |
| Установка | Любая позиция. Перед клапаном следует устанавливать фильтр (см. инструкцию по установке и эксплуатации). |
| Опции | Различные мягкие уплотнения для жидкостей и газов. |
| Перепуск – перепускной клапан для уменьшения выходного давления в условиях отсутствия среды. | |
| Выходное присоединение корпуса к манометру 1/4’’. | |
| Ограничения по применению | |
|---|---|
| Модель клапана | P20P |
| Номинальное давление | PN320 |
| Максимальное давление на входе | 220 бар |
| Максимальное давление на выходе | 200 бар |
| Минимальное давление на выходе | 0,2 бар |
| Максимальная рабочая температура* | 80°C |
| Максимальное отношение Рвх/Рвых | 40:1 |
| Коэффициент пропускной способности | |||
|---|---|---|---|
| Размер клапана | 1/4" | 1/4" | 1/4" |
| Kvs, м3/ч | 0,043 | 0,22 | 0,62 |

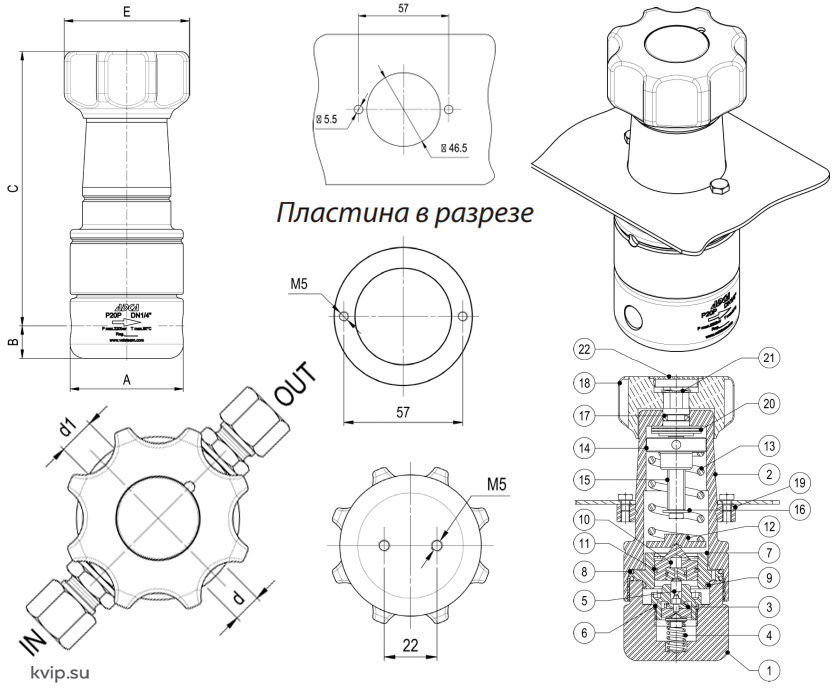

Установка пластины ADCA P20P поршневого редукционного клапана (низкого расхода)
_Р1.jpg "ADCA P20P Поршневой редукционный клапан (низкий расход)_Р1")
| Габаритные размеры, мм | |||||||
|---|---|---|---|---|---|---|---|
| Размер | A, мм | B, мм | C, мм | E, мм | d*, мм | d1*, мм | Вес, кг |
| 1/4" | 59 | 17 | 143,5 | 69 | 1/8" NPT | 1/4" | 2,5 |
_Р2.jpg "ADCA P20P Поршневой редукционный клапан (низкий расход)_Р2")

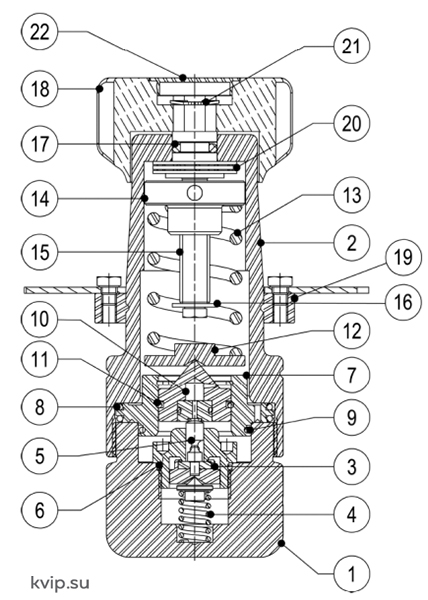

| Спецификация материалов | ||
|---|---|---|
| № | Наименование | Материал |
| 1 | Корпус клапана | AISI 316L / 1.4404 |
| 2 | Верхняя крышка | AISI 316L / 1.4404 |
| 3 | *Клапанная тарелка | NBR-EPDM-PTFE и т. д. |
| 4 | *Пружина | AISI 302 / 1.4300 |
| 5 | Шток | AISI 316L / 1.4404 |
| 6 | *Уплотнительное кольцо | NBR-EPDM-PTFE и т. д. |
| 7 | Крышка поршня | AISI 316L / 1.4404 |
| 8 | *Уплотнительное кольцо | NBR-EPDM-PTFE и т. д. |
| 9 | *Уплотнительное кольцо | NBR-EPDM-PTFE и т. д. |
| 10 | Поршень | AISI 316L / 1.4404 |
| 11 | *Уплотнительное кольцо | NBR-EPDM-PTFE и т. д. |
| 12 | Пружинная пластина | AISI 316L / 1.4404 |
| 13 | *Регулирующая пружина | Пружинная сталь |
| 14 | Верхняя пластина пружины | AISI 316L / 1.4404 |
| 15 | Регулирующий винт | AISI 316L / 1.4404 |
| 16 | Упорная шайба | Нержавеющая сталь A2 |
| 17 | *Уплотнительное кольцо | NBR-EPDM-PTFE и т. д. |
| 18 | Рукоятка | Покрашенный алюминий |
| 20 | Подшипник | Коррозионно-стойкая сталь |
| 21 | Внешнее изогнутое кольцо | Нержавеющая сталь |
| 22 | Гайка крышки | Пластик |
**Дополнительно.
Примечание: Все клапаны имеют серийный номер. В случае нестандартных номеров заказа этот клапан должен поставляться, если к клапану заказаны запчасти. Подробнее об устройстве редукционного узла читайте в статье на нашем сайте.
| Расшифровка маркировки P20P | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель клапана | P20P | . | 1 | W | N | E | .A | 108 | ||||
| P20P – Редукционный поршневой клапан | P20P | - | - | - | - | - | - | - | - | - | - | - |
| Пружина на выходе из клапана | - | - | - | - | - | - | - | - | - | - | ||
| №1:– 0,2–1,5 бар | 1 | - | - | - | - | - | - | - | - | - | ||
| №2: 0,3–3 бар | 2 | - | - | - | - | - | - | - | - | - | ||
| №3: 0,8–8 бар | 3 | - | - | - | - | - | - | - | - | - | ||
| №4: 1,5–15 бар | 4 | - | - | - | - | - | - | - | - | - | ||
| №5: 3–30 бар | 5 | - | - | - | - | - | - | - | - | - | ||
| №6: 5–50 бар | 6 | - | - | - | - | - | - | - | - | - | ||
| №7: 20–200 бар | 7 | - | - | - | - | - | - | - | - | - | ||
| Область применения | - | - | - | - | - | - | - | - | - | |||
| Вода | W | - | - | - | - | - | - | - | - | |||
| Газы | G | - | - | - | - | - | - | - | - | |||
| Кислород | O | - | - | - | - | - | - | - | - | |||
| Материал уплотнения | - | - | - | - | - | - | - | - | ||||
| NBR | N | - | - | - | - | - | - | - | ||||
| EPDM | E | - | - | - | - | - | - | - | ||||
| PTFE | T | - | - | - | - | - | - | - | ||||
| FPM / Viton | V | - | - | - | - | - | - | - | ||||
| Максимальное давление на входе | - | - | - | - | - | - | - | |||||
| 80 бар | E | - | - | - | - | - | - | |||||
| 220 бар | F | - | - | - | - | - | - | |||||
| Отверстие 1/4" * | - | - | - | - | - | - | ||||||
| Без отверстий | (1) | - | - | - | - | - | ||||||
| Отверстие слева (по отношению к направлению потока) | 4 | - | - | - | - | - | ||||||
| Отверстие справа (по отношению к направлению потока) | 3 | - | - | - | - | - | ||||||
| Отверстия с обеих сторон | 2 | - | - | - | - | - | ||||||
| Перепуск | - | - | - | - | - | |||||||
| Неперепускной | (1) | - | - | - | - | |||||||
| Перепускной (только для газов, не представляющих опасность) | R | - | - | - | - | |||||||
| Перепускной с вентиляционным отверстием | L | - | - | - | - | |||||||
| Присоединительная пластина | - | - | - | - | ||||||||
| Без уплотнительного кольца | (1) | - | - | - | ||||||||
| С уплотнительным кольцом | P | - | - | - | ||||||||
| Присоединение | - | - | - | |||||||||
| Резьбовое BSP ISO 7/1 Rp | A | - | - | |||||||||
| Резьбовое NPT ANSI B1.20.1 | C | - | - | |||||||||
| Размер |
|
- | ||||||||||
| 1/4" – Kvs 0,043 | 108 | - | ||||||||||
| 1/4" – Kvs 0,22 | 208 | - | ||||||||||
| 1/4" – Kvs 0,22 | 208 | - | ||||||||||
| Специальные исполнения клапанов / Дополнительно | - | |||||||||||
| Полное описание или дополнительные коды могут быть добавлены в случае нестандартной комбинации | E | |||||||||||
(1) Исключается, если запрашивается стандартный клапан.
