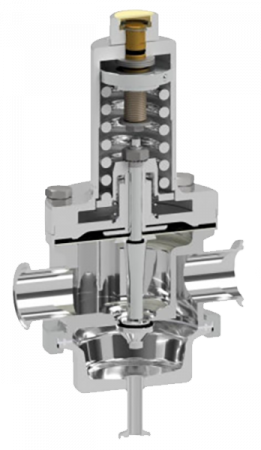

Описание ADCA P-173 Редукционного клапана линейной конструкции
Редукционный клапан прямого действия серии ADCA P-173 с подпружиненной мембраной предназначен для использования в системах с чистым паром, сжатым воздухом, водой и другими газами или жидкостями в соответствии с используемыми материалами конструкции клапана. Подробнее о видах, назначениях и особенностях установки регуляторов давления, Вы сможете узнать в статье на нашем сайте.Основные свойства ADCA P-173 Редукционного клапана линейной конструкции
- Компактный дизайн.
- Сбалансированный по давлению плунжер.
- Детали из пруткового материала.
Стандартная полировка поверхностей
- Внутр. поверхности: ≤ 0,51 мкм Ra – SF1.
- Внеш. поверхности: ≤ 0,76 мкм Ra – SF3.
- Другие условия обработки поверхности - см. Технич. информацию IS PV20.00 E.
- Очистка ультразвуком.
| Технические данные | |
|---|---|
| Опции | Дренажное присоединение 1/8” (вентиляционное отверстие). |
| Различные мягкие уплотнения для жидкостей и газов. | |
| Система блокировки, позволяет производить очистку на месте (CIP) и операции стерилизации на месте (SIP) с клапаном. | |
| Присоединение под манометр на корпусе. | |
| С нижним сливным патрубком или без него. | |
| Применение | Чистый пар, сжатый воздух, вода, прочие газы и жидкости в соответствии с материалом конструкции. |
| Исполнения | P-173 |
| Типоразмеры | 11/2”, 2” ; DN32 – 50. |
| ПРУЖИНЫ (диапазон вых.давления) | 0,8–1,5 бар; 1–3 барr; 1,5–5 бар. |
| Присоединение | Sanitary clamps или другие по запросу. |
| Диапазоны выходного давления | 0,8–1,5 бар; 1–3 бар; 1,5–5 бар. |
| Упаковка | Сборка и упаковка в чистом помещении сертифицирован по ISO 14644-1.а. |
| Изделие закрыто крышкой и запечатано пригодной для вторичной переработки термоусадочной пластиковой пленкой. | |
| Установка | Горизонтальная установка. |
| Данные для подбора | Тип среды. |
| Максимальная рабочая температура . | |
| Давление на входе и требуемое на выходе. | |
| Расход (минимальный и максимальный). | |
| Маркировка CE (PED - европ. директива 97/23ЕС) | |
|---|---|
| PN16 | Категория |
| 11/2"-2"; DN32 to DN50 | SEP |
| Ограничения по применению | |
|---|---|
| ТИП | P-173 |
| Стандарт корпуса | PN 16 |
| Максимальное давление на входе |
8 бар; только 4 бар** |
| Максимальное давление на выходе | 5 бар |
| Минимальное давление на выходе** | 0,8 бар |
| Максимальная рабочая температура*** | 150 °C |
** См таблицу "Габаритные размеры".
** Для плотного изолирования при ослабленной регулирующей пружине требуется обеспечить минимальное давление на выходе 0,2 бар.
*** Другое - по запросу.
| КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| BPE | DIN | ISO | |||||||
| Размер клапана | 11/2" | 2" | 2 " * | 40 | 50 | 50 * | 32 | 40 | 50 * |
| Kv | 5,5 | 5,5 | 8,5 * | 5,5 | 5,5 | 8,5 * | 5,5 | 5,5 | NA |
* Максимальное давление на входе - 4 бара.
Без нижнего подсоединения
С нижним патрубком для отвода конденсата
| Весогабаритные характеристики по ASME BPE, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер | A*, мм | B, мм | B1, мм | C, мм | D, мм | d1, мм | d2, мм | E, мм | F, мм | H, мм | Масса, кг |
| 11/2" | 170 | 113 | 76 | 199 | 130 | 25 | 15,75 | 90 | 50,5 | 34,8 | 9,1 |
| 2" | 170 | 119 | 82 | 205 | 130 | 25 | 15,75 | 90 | 64 | 47,5 | 9,3 |
| Весогабаритные характеристики по DIN, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | A*, мм | B, мм | B1, мм | C, мм | D, мм | d1, мм | d2, мм | E, мм | F, мм | H, мм | Масса, кг |
| 40 | 170 | 113 | 76 | 199 | 130 | 25 | 15,75 | 90 | 50,5 | 38 | 9 |
| 50 | 170 | 119 | 82 | 205 | 130 | 25 | 15,75 | 90 | 64 | 50 | 9,2 |
Обжимной фитинг DIN 32676 Серия A; Сварка труб по DIN 11866 Серия A (DIN 11850 Серия 2).
| Весогабаритные характеристики по ISO, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | A*, мм | B, мм | B1, мм | C, мм | D, мм | d1, мм | d2, мм | E, мм | F, мм | H, мм | Масса, кг |
| 32 | 170 | 113 | 76 | 199 | 130 | 25 | 15,75 | 90 | 64 | 38,4 | 9 |
| 40 | 170 | 119 | 82 | 205 | 130 | 25 | 15,75 | 90 | 64 | 44,3 | 9,4 |
Обжимной фитинг DIN 32676 Серия B; Сварка труб по DIN 11866 Серия B (ISO 1127 Серия 1).
* Специальные версии или нестандартные зажимные фитинги доступны для входного и выходного отверстий под манометр.
| Спецификация материалов | |||
|---|---|---|---|
| № | Наименование | Материал | |
| 1 | Корпус клапана | AISI316L / 1.4404 | |
| 1 | Крышка | AISI316L / 1.4404 | |
| 2.1 | Нижняя крышка | AISI316L / 1.4404 | |
| 2.2 | Прокладка | PTFE/TFM® Envelope gasket | |
| 2.3 | Защитный зажим | AISI316 / 1.4401 | |
| 3 | Центральная пластина | AISI316L / 1.4404 | |
| 4 | * Шток клапана | AISI316L/1.4404 | |
| 5 | * Уплотнение плунжера | EPDM; PTFE ** | |
| 6 | * Плунжер | AISI316L / 1.4404 | |
| 7 | * Верхняя мембрана | EPDM | |
| 8 | * Нижняя мембрана | PTFE (Gylon) | |
| 9 | Мембранная пластина | AISI316L / 1.4404 | |
| 10 | * O-уплотнение | EPDM | |
| 11 | Мембранная пластина | AISI316L / 1.4404 | |
| 12 | Направляющая штока | AISI316 / 1.4401 | |
| 13 | Пружинная пластина | AISI316 / 1.4401 | |
| 14 | Гайка | Нерж. сталь A2–70 | |
| 15 | Шайба | AISI316 / 1.4401 | |
| 16 | * Регулировоч.пружина | AISI 302 / 1.4300 | |
| 17 | Верхняя пружинная пластина | AISI316 / 1.4401 | |
| 18 | Стопорная шайба | Нерж. сталь A2–70 | |
| 19 | Регулировочная гайка | AISI316L / 1.4404 | |
| 20 | Регулировочный винт | Латунь | |
| 21 | * O-уплотнение | NBR | |
| 22 | Подшипник | Коррозионностойкая сталь | |
| 23 | Внешнее изогнутое кольцо штока | Нержавеющая сталь | |
| 24 | Накидная гайка | Пластик | |
| 25 | Болты | A2 | |
* Поставляемые комплектующие;
**Прочее в соотв.со средой.
Сертификат уплотнений FDA/USP Класс VIs по запросу.
| Расшифровка маркировки PRV300SS | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель клапана | P17D | 4 | 4 | T | M | I | X | X | X | D | 32 | E |
| P-173 - AISI 316L / 1.4404 Мембранный редукционный клапан со сливом | P17D | - | - | - | - | - | - | - | - | - | - | - |
| P-173 - AISI 316L / 1.4404 Мембранный редукционный клапан без слива | P17 | - | - | - | - | - | - | - | - | - | - | - |
| Пружина на выходе из клапана | - | - | - | - | - | - | - | - | - | - | - | |
| От 0,8 до 1,5 бар | 4 | - | - | - | - | - | - | - | - | - | - | |
| От 1 до 3 бар | 5 | - | - | - | - | - | - | - | - | - | - | |
| От 1,5 до 5 бар | 6 | - | - | - | - | - | - | - | - | - | - | |
| Пропускная способность | - | - | - | - | - | - | - | - | - | - | ||
| Kv - 5,5 | 4 | - | - | - | - | - | - | - | - | - | ||
| Kv - 8,5 (Доступно только с BPE 2" и DIN DN 50. Максимальное давление на входе 4 бар). | 6 | - | - | - | - | - | - | - | - | - | ||
| - | - | - | - | - | - | - | - | - | - | - | ||
| Материал диафрагмы | - | - | - | - | - | - | - | - | - | |||
| Материал диафрагмы | PTFE (Gylon) | - | - | - | - | - | - | - | - | |||
| - | - | - | - | - | - | - | - | - | - | |||
| Головка клапана | - | - | - | - | - | - | - | - | ||||
| Металл к металлу (нестандартный) | M | - | - | - | - | - | - | - | ||||
| EPDM | E | - | - | - | - | - | - | - | ||||
| PTFE | T | - | - | - | - | - | - | - | ||||
| FPM / Viton | V | - | - | - | - | - | - | - | ||||
| Регулирующая ручка, верхняя крышка и вентиляционное отверстие | - | - | - | - | - | - | - | |||||
| Ручка регулировки из нержавеющей стали | I | - | - | - | - | - | - | |||||
| Верхняя крышка (уплотнение регулировочного винта) | T | - | - | - | - | - | - | |||||
| Регулирующая ручка из нержавеющей стали с штуцером для подключения крышки диафрагмы в случае выхода из строя диафрагмы | L | - | - | - | - | - | - | |||||
| Верхняя крышка (уплотнение регулировочного винта) с герметичным соединением крышки диафрагмы в случае диафрагмы. неудача | U | - | - | - | - | - | - | |||||
| Опции отверстий для манометра | - | - | - | - | - | - | ||||||
| Без отверстий для манометров | X | - | - | - | - | - | ||||||
| Отверстие для манометра Tri-clamp на левой стороне (относительно направления потока) - понижение давления в потоке-1 соедин. | 7 | - | - | - | - | - | ||||||
| Отверстие манометра Tri-clamp на правой стороне (относительно направления потока) - понижение давления в потоке-1 соединение | 6 | - | - | - | - | - | ||||||
| Отверстие для манометра Tri-clamp на левой стороне - Давление на входе и выходе - 2 соедин. | 9 | - | - | - | - | - | ||||||
| Отверстие для манометра Tri-clamp на правой стороне - давление на входе и на выходе - 2 соедин. | 8 | - | - | - | - | - | ||||||
| Tri-clamp присоединение для манометра с обеих сторон (только давлениt на выходе)-2conn. | 5 | - | - | - | - | - | ||||||
| Резьбовое отверстие для манометра на левой стороне (относительно направления потока) - Давление на выходе-1 соедин. | 4 | - | - | - | - | - | ||||||
| Резьбовое присоединение для манометра на правой стороне (относительно направления потока) - Давление на выходе-1 соединение | 3 | - | - | - | - | - | ||||||
| Резьбовое присоединение для манометра на левой стороне (относительно направления потока) - Давление на входе/выходе-2 соединения | 1 | - | - | - | - | - | ||||||
| Резьбовое присоединение для манометра на правой стороне (относительно направления потока) - Давление на входе/выходе-2 соединения | 0 | - | - | - | - | - | ||||||
| Резьбовое присоединение для манометра на обеих сторонах (только давление на выходе) 2 соединения | 2 | - | - | - | - | - | ||||||
| Обработка поверхности, специальные услуги и опции | - | - | - | - | - | |||||||
| Нет (точная обработка) | X | - | - | - | - | |||||||
| Механическая полировка | P | - | - | - | - | |||||||
| Электрополировка | E | - | - | - | - | |||||||
| Особые возможности | - | - | - | - | ||||||||
| Никакой | X | - | - | - | ||||||||
| Обезжиривание кислорода | O | - | - | - | ||||||||
| Система блокировки CIP / SIP | C | - | - | - | ||||||||
| Соединения труб | - | - | - | |||||||||
| Зажимное кольцо ASME BPE | D | - | - | |||||||||
| Зажимное кольцо DIN (DIN32676-A) | F | - | - | |||||||||
| Зажимное кольцо ISO (DIN32676-B) | E | - | - | |||||||||
| ETO согласно ASME BPE | DI | - | - | |||||||||
| ETO according to DIN11966-A (DIN11850-2) | FI- | - | - | |||||||||
| ETO согласно ISO 1127-1 | EI | - | - | |||||||||
| Размер | - | - | ||||||||||
| DN 32 (доступно только с подключениями IOS) | 32 | - | ||||||||||
| 11/2 "или DN 40 | 40 | - | ||||||||||
| 2 дюйма или DN 50 (недоступно с соединениями ISO) | 50 | - | ||||||||||
| Специальные клапаны / Дополнительно | - | |||||||||||
| В случае нестандартной комбинации необходимо добавить полное описание дополнительных кодов. | E | |||||||||||
Наши специалисты помогут в подборе регуляторов давления пара, исходя из Ваших параметров.
