Описание Hels виброкомпенсаторов c ограничительными стяжками и с двухслойным сильфоном

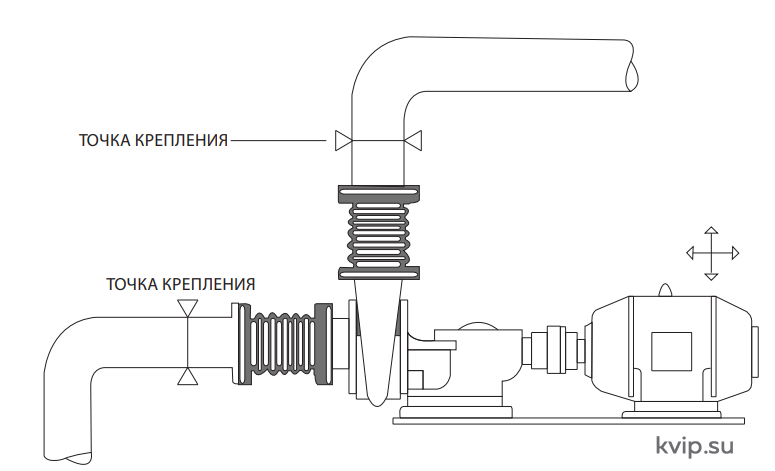

Компенсаторы поглощения вибрации Hels с металлическими сильфонами – это приборы, устанавливающиеся на входы и выходы создающих колебания приборов (насос, гидрофор, компрессор и т.п.), поглощающие шум и вибрацию и не пропускающие их в трубопровод. Сильфон, изготавливаемый из специальной нержавеющей стали, предназначен для поглощения этих вибраций. О разных видах компенсаторов емко написано здесь.
Изготавливаются двухслойные сильфоны, подвергающиеся специальным испытаниям. В системах с низкими температурами и в водных системах применяются каучуковые компенсаторы. В системах, в которых присутствуют различные жидкости, высокие температуры и давление, используются металлические компенсаторы. О принципах правильной установки читайте тут.
Структура Hels виброкомпенсаторов c ограничительными стяжками и с двухслойным сильфоном
Разработка и производство осуществляются в соответствии со стандартами EJMA. Значения давления и температуры соответствуют стандарту DİN 2401.
Виды соединений Hels виброкомпенсаторов c ограничительными стяжками и с двухслойным сильфоном
Вращающийся фланец, приварные патрубки.
Номинальный диаметр Hels виброкомпенсаторов c ограничительными стяжками и с двухслойным сильфоном
DN25 (1’’) - DN1200 (48’’).
Давление и температура Hels виброкомпенсаторов c ограничительными стяжками и с двухслойным сильфоном
Компенсаторы поглощения вибрации относятся к стандартному классу давления PN16, однако возможно производство компенсаторов и по классам более высокого давления. Рабочее давление зависит от номинального.
Температура в зависимости от материала: от -196ºС до +600ºС.
Номинальный диаметр Hels виброкомпенсаторов c ограничительными стяжками и с двухслойным сильфоном
DN25 (1’’) - DN1200 (48’’).
Применение Hels виброкомпенсаторов c ограничительными стяжками и с двухслойным сильфоном
- Кондиционеры, системы вентиляции, санитарно-гигиенические установки;
- Воздушные компрессоры;
- Трубопроводные линии;
- Канализационные и дренажные линии;
- Всасывающие и нагнетающие отверстия в насосах;
- Линии горячего воздуха;
- Химические установки;
- Промышленные установки;
- Силовые машины;
- Морская деятельность.

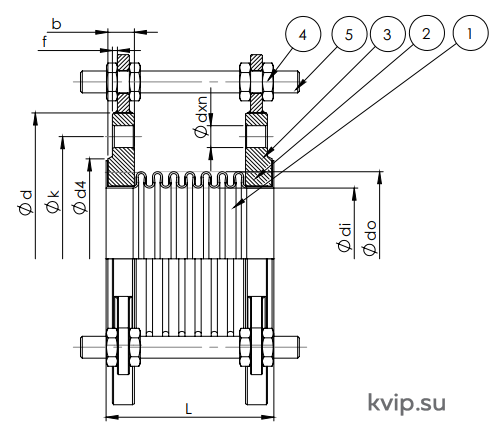

Материалы и габариты Hels виброкомпенсаторов c ограничительными стяжками и с двухслойным сильфоном
| № | Штук | Наименование элемента | Материал |
|---|---|---|---|
| 1 | 1 | Сильфон |
AISI 304 |
| 2 | 2 | Фланец |
St 37.2 |
| 3 | 3 | Ушко | St 37.2 |
| 4 | 12 | Гайка |
St 37.2 |
| 5 | 3 | Шпилька |
St 37.2 |
.png "Виброкомпенсаторы c ограничительными стяжками и с двухслойным сильфоном (Турция)")
| SIZE | ød | øk | ød4 | f | b | ødxn | ødi | ød0 | L | Номер устройства |
|---|---|---|---|---|---|---|---|---|---|---|
| DN 25 | 115 | 85 | 68 | 2 | 16 | 14x4 | 38 | 48,2 | 110 | E52100025 |
| DN 32 | 140 | 100 | 78 | 2 | 16 | 18x4 | 42,4 | 55 | 115 | E52100032 |
| DN 40 | 150 | 110 | 88 | 3 | 16 | 18x4 | 48,3 | 61 | 120 | E52100040 |
| DN 50 | 165 | 125 | 102 | 3 | 18 | 18x4 | 60,3 | 76 | 110 | E52100050 |
| DN 65 | 185 | 145 | 122 | 3 | 18 | 18x4 | 76,1 | 95 | 110 | E52100060 |
| DN 80 | 200 | 160 | 138 | 3 | 20 | 18x4 | 88,9 | 111 | 110 | E52100080 |
| DN 100 | 220 | 180 | 158 | 3 | 20 | 18x4 | 114,3 | 140 | 115 | E52100100 |
| DN 125 | 250 | 210 | 188 | 3 | 22 | 18x4 | 139,7 | 164 | 130 | E52100125 |
| DN 150 | 285 | 240 | 212 | 3 | 22 | 23x8 | 168,3 | 200 | 145 | E52100150 |
| DN 200 | 340 | 295 | 268 | 3 | 24 | 23x12 | 219,1 | 250 | 140 | E52100200 |
| DN 250 | 405 | 355 | 320 | 3 | 26 | 27x12 | 273 | 323 | 150 | E52100250 |
| DN 300 | 460 | 410 | 378 | 4 | 28 | 27x12 | 380 | 380 | 160 | E52100300 |
-1.png "Виброкомпенсаторы c ограничительными стяжками и с двухслойным сильфоном (Турция)")
