Описание Hels сильфонного осевого компенсатора с приварными фланцами
Hels резиновые компенсаторы могут поглощать вибрацию, шум и удлинение трубопровода. Благодаря своей мягкой структуре он может поглощать все виды движений. Предотвращает тепловое удлинение и защищает трубопровод от гидравлического удара. Нет необходимости в дополнительной прокладке из-за резинового материала, и его очень легко установить с плавающими фланцами. Резиновые компенсаторы используются до 16 бар благодаря армированию металлической проволокой. Подробнее об устройстве и видах компенсаторов, читайте в статье на нашем сайте.Присоединение: плавающий фланец - с резьбой
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Технические характеристики Hels сильфонного осевого компенсатора с приварными фланцами
Специальная резина. ЭПДМ, НБКНоминальные размеры: DN 32(3/4") - DN 600 (3") резьбовое соединение
Рабочее давление: максимум. 16 бар. Рабочее давление зависит от номинального размера и рабочей температуры. Подробнее о том, как правильно установить компенсатор на трубопровод, читайте в нашей статье.
Рабочая температура: от -10°C до 115°C.

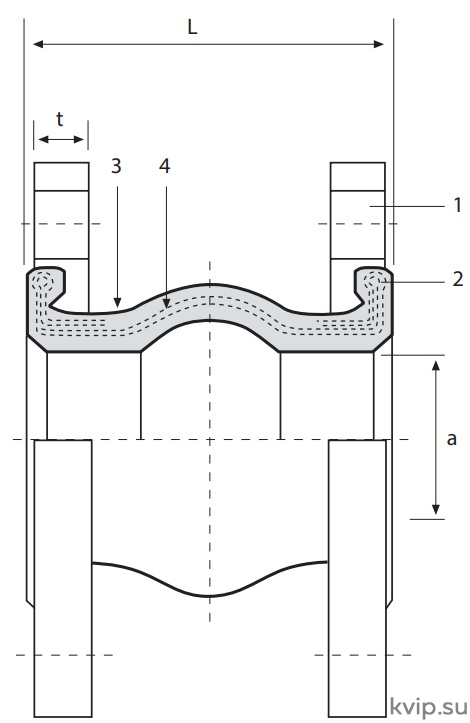

2.jpg "Сильфонный осевой компенсатор с приварными фланцами (Турция)")
|
НОМИНАЛЬНЫЙ ДИАМЕТР |
a (mm) |
L (mm) |
Боковой (mm) |
Расширение (mm) |
Компенсация (mm) |
Угловой |
| 32 mm (11/4") | 40 | 100 | 10 | 10 | 10 | 10° |
| 40 mm (11/2") | 40 | 100 | 10 | 10 | 10 | 10° |
| 50 mm (2") | 50 | 100 | 10 | 10 | 10 | 10° |
| 65 mm (21/2") | 65 | 100 | 10 | 10 | 10 | 10° |
| 80 mm (3") | 75 | 100 | 10 | 10 | 10 | 10° |
| 100 mm (4") | 100 | 100 | 10 | 10 | 10 | 10° |
| 125 mm (5") | 125 | 120 | 10 | 10 | 10 | 10° |
| 150 mm (6") | 150 | 120 | 10 | 10 | 10 | 10° |
| 200 mm (8") | 200 | 120 | 10 | 10 | 10 | 10° |
| 250 mm (10") | 250 | 130 | 10 | 10 | 10 | 10° |
| 300 mm (12") | 300 | 130 | 10 | 10 | 10 | 10° |
| Соединение | Ковкое железо |
|---|---|
| Мехи | EPDM |
| Стальная проволока | Нержавеющая сталь |
| Стальная проволока | Углеродистая сталь |
| Размер |
L |
Компенсация | Расширение | Боковой | Осевой | |
|
In. |
mm. |
mm. |
mm. |
mm. |
mm. |
mm. |
| 3/4 | 20 | 200 | 5~6 | 22 | 22 | 15 |
| 1 | 25 | 200 | 5~6 | 22 | 22 | 15 |
| 1 1/4 | 32 | 225 | 5~6 | 22 | 22 | 15 |
| 1 1/2 | 40 | 225 | 5~6 | 22 | 22 | 15 |
| 2 | 50 | 225 | 5~6 | 22 | 22 | 15 |
| 2 1/2 | 65 | 245 | 5~6 | 22 | 22 | 15 |
| 3 | 80 | 285 | 5~6 | 22 | 22 | 15 |
