Описание Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
Hels сдвиговые компенсаторы являются элементами обеспечивающими безопасную работу систем за счет поглощения перемещений в вертикальных и горизонтальных плоскостях, возникающих в следствии различных масс и независимых движений земли загружающих фундамент. Такие компенсаторы разрабатываются для компенсирования перемещений в направлениях Х и У. Конструируются в соответствии с перемещениями подлежащих компенсации.Конструкция состоит из двух сильфонов, промежуточной трубы, фланцев и ограничительных стяжек. Способны предотвратить оседание благодаря двухсекционному сильфону и ограничительным стяжкам.
Подробнее об устройстве и видах компенсаторов читайте в статье на нашем сайте.
Сдвиговые компенсаторы устанавливаются во всех переходных точках зданий, в надземных и подземных трубопроводах и в различных средах. Сильфоны изготавливаются из нержавеющей стали, а соединительные части как из углеродистой, так и нержавеющей.
Способ соединения Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
Свободный Фланец, Приварной Патрубок, Приварной Фланец, Резьба и Рифленое Соединение.О том, как правильно установить компенсатор на трубопровод, читайте в нашей статье.
Номинальный диаметр Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
ДУ25 (1″) – ДУ 1200 (48″)Давление и температура Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
РУ40, -80/+427 C (Опционально -80/+1100°C).Сильфон Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
Нержавеющая Сталь AISI 321, AISI 316&304 (Опционально: AISI 304/316L/316Ti)Ограничительные стяжки Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
Углеродистая Сталь St. 37.2 (Опционально: AISI 304/316)Промежуточная труба Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
Углеродистая Сталь St 37.2 (Опционально: AISI 304/316)Габаритные характеристики Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых

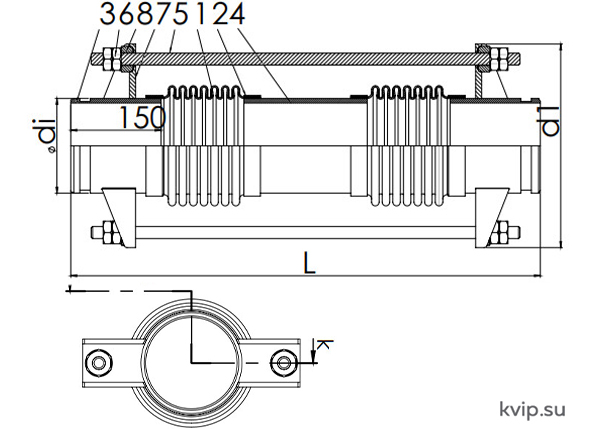

_Р1.jpg "Сдвиговые компенсаторы c ограничительными стяжками рифленые (Турция)_Р1")
|
SIZE |
Осевой |
Боковой |
ødi |
d1 |
L |
Номер устройства |
Боковой |
L |
Номер устройстве |
Боковой |
L |
Номер устройства |
Боковой |
L |
Номер устройства |
| DN 25 | ±15 | ±25 | 38 | 135 | 540 | E34100025 | ±50 | 640 | E34200025 | ±75 | 740 | E34300025 | ±100 | 840 | E34400025 |
| DN 32 | ±15 | ±25 | 42,4 | 140 | 540 | E34100032 | ±50 | 640 | E34200032 | ±75 | 740 | E34300032 | ±100 | 840 | E34400032 |
| DN 40 | ±15 | ±25 | 48,3 | 150 | 540 | E34100040 | ±50 | 640 | E34200040 | ±75 | 740 | E34300040 | ±100 | 840 | E34400040 |
| DN 50 | ±15 | ±25 | 60,3 | 165 | 610 | E34100050 | ±50 | 710 | E34200050 | ±75 | 810 | E34300050 | ±100 | 910 | E34400050 |
| DN 65 | ±30 | ±25 | 76,1 | 190 | 610 | E34100060 | ±50 | 710 | E34200060 | ±75 | 810 | E34300060 | ±100 | 910 | E34400060 |
| DN 80 | ±30 | ±25 | 88,9 | 221 | 660 | E34100080 | ±50 | 760 | E34200080 | ±75 | 860 | E34300080 | ±100 | 960 | E34400080 |
| DN 100 | ±30 | ±25 | 114,3 | 249 | 660 | E34100100 | ±50 | 760 | E34200100 | ±75 | 860 | E34300100 | ±100 | 960 | E34400100 |
| DN 125 | ±30 | ±25 | 139,7 | 292 | 700 | E34100125 | ±50 | 900 | E34200125 | ±75 | 1000 | E34300125 | ±100 | 1100 | E34400125 |
| DN 150 | ±30 | ±25 | 168,a | 342 | 700 | E34100150 | ±50 | 900 | E34200150 | ±75 | 1000 | E34300150 | ±100 | 1100 | E34400150 |
| DN 200 | ±30 | ±25 | 219,1 | 413 | 750 | E34100200 | ±50 | 950 | E34200200 | ±75 | 1050 | E34300200 | ±100 | 1150 | E34400200 |
| DN 250 | ±30 | ±25 | 273 | 488 | 850 | E34100250 | ±50 | 1050 | E34200250 | ±75 | 1150 | E34300250 | ±100 | 1250 | E34400250 |
| DN 300 | ±30 | ±25 | 323,9 | 580 | 1000 | E34100300 | ±50 | 1200 | E34200300 | ±75 | 1300 | E34300300 | ±100 | 1400 | E34400300 |
Наши специалисты помогут в подборе парового и пароконденсатного оборудования, исходя из Ваших параметров.
Присылайте свой проект получите бесплатную экспертную оценку его реальности!
