Описание Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
Hels сдвиговые компенсаторы являются элементами обеспечивающими безопасную работу систем за счет поглощения перемещений в вертикальных и горизонтальных плоскостях, возникающих в следствии различных масс и независимых движений земли загружающих фундамент. Такие компенсаторы разрабатываются для компенсирования перемещений в направлениях Х и У. Конструируются в соответствии с перемещениями подлежащих компенсации.Конструкция состоит из двух сильфонов, промежуточной трубы, фланцев и ограничительных стяжек. Способны предотвратить оседание благодаря двухсекционному сильфону и ограничительным стяжкам.
Подробнее об устройстве и видах компенсаторов читайте в статье на нашем сайте.
Сдвиговые компенсаторы устанавливаются во всех переходных точках зданий, в надземных и подземных трубопроводах и в различных средах. Сильфоны изготавливаются из нержавеющей стали, а соединительные части как из углеродистой, так и нержавеющей.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Способ соединения Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
Свободный Фланец, Приварной Патрубок, Приварной Фланец, Резьба и Рифленое Соединение.О том, как правильно установить компенсатор на трубопровод, читайте в нашей статье.
Номинальный диаметр Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
ДУ25 (1″) – ДУ 1200 (48″)Давление и температура Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
РУ40, -80/+427 C (Опционально -80/+1100°C).Сильфон Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
Нержавеющая Сталь AISI 321, AISI 316&304 (Опционально: AISI 304/316L/316Ti)Ограничительные стяжки Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
Углеродистая Сталь St. 37.2 (Опционально: AISI 304/316)Фланец Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
Углеродистая Сталь St 37.2 (Опционально: AISI 304/316)Промежуточная труба Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых

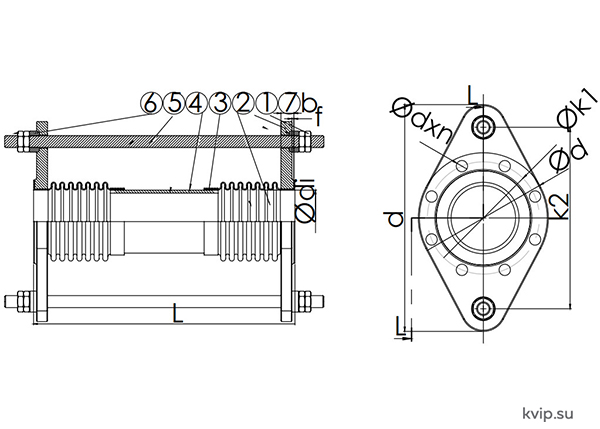

Углеродистая Сталь St 37.2 (Опционально: AISI 304/316)Габаритные характеристики Hels сдвиговых компенсаторов c ограничительными стяжками фланцевых
_Р1.jpg)
Размер |
Осе-й |
Боко-й |
ødi |
d |
ød |
øk1 |
k2 |
ød4 |
f |
b |
ødxn |
L |
№ устр. |
Боко-й |
L |
№ устр. |
Боко-й |
L |
№ устр. |
Боко-й |
L |
№ устр. |
DN 25 | ±15 | ±25 | 38 | 185 | 115 | 85 | 150 | 68 | 2 | 16 | Ø14x4 | 250 | E32100025 | ±50 | 350 | E32000025 | ±75 | 450 | E32300025 | ±100 | 550 | E32400025 |
DN 32 | ±15 | ±25 | 42,4 | 210 | 140 | 100 | 180 | 78 | 2 | 16 | Ø18x4 | 250 | E32100032 | ±50 | 350 | E32000032 | ±75 | 450 | E32300032 | ±100 | 550 | E32400032 |
DN 40 | ±15 | ±25 | 48,3 | 220 | 150 | 110 | 185 | 88 | 3 | 16 | Ø18x4 | 250 | E32100040 | ±50 | 350 | E32000040 | ±75 | 450 | E32300040 | ±100 | 550 | E32400040 |
DN 50 | ±15 | ±25 | 60,3 | 250 | 165 | 125 | 205 | 102 | 3 | 18 | Ø18x4 | 350 | E32100050 | ±50 | 450 | E32000050 | ±75 | 550 | E32300050 | ±100 | 650 | E32400050 |
DN 65 | ±30 | ±25 | 76,1 | 270 | 185 | 145 | 225 | 122 | 3 | 18 | Ø18x4 | 350 | E32100060 | ±50 | 450 | E32000060 | ±75 | 550 | E32000060 | ±100 | 650 | E32400060 |
DN 80 | +30 | ±25 | 88,9 | 310 | 200 | 160 | 251 | 138 | 3 | 20 | Ø18x4 | 400 | E32100080 | ±50 | 500 | E32000080 | ±75 | 600 | E32300080 | ±100 | 700 | E32400080 |
DN 10C | ±30 | ±25 | 114,3 | 330 | 220 | 180 | 271 | 158 | 3 | 20 | Ø18x4 | 400 | E32100100 | ±50 | 500 | E32000100 | ±75 | 600 | E32300100 | ±100 | 700 | E32400100 |
DN 125 | ±30 | ±25 | 139,7 | 366 | 250 | 210 | 304 | 188 | 3 | 22 | Ø18x4 | 450 | E32100125 | ±50 | 650 | E32000125 | ±75 | 750 | E32300125 | ±100 | 850 | E32400125 |
DN 15C | ±30 | ±25 | 168,3 | 420 | 285 | 240 | 347 | 212 | 3 | 22 | Ø23x8 | 450 | E32100150 | ±50 | 650 | E32000150 | ±75 | 750 | E32300150 | ±100 | 850 | E32400150 |
DN 20C | ±30 | ±25 | 219,1 | 510 | 340 | 295 | 411 | 268 | 3 | 24 | Ø23x12 | 500 | E32100200 | ±50 | 700 | E32000200 | ±75 | 800 | E32300200 | ±100 | 900 | E32400200 |
DN 25C | ±30 | ±25 | 273 | 573 | 405 | 355 | 484 | 320 | 3 | 26 | Ø27x12 | 600 | E32100250 | ±50 | 800 | E32000250 | ±75 | 900 | E32300250 | ±100 | 1000 | E32400250 |
DN 30C | ±30 | ±25 | 323,9 | 660 | 460 | 410 | 555 | 378 | 4 | 28 | Ø27x12 | 750 | E32100300 | ±50 | 950 | E32000300 | ±75 | 1000 | E32000300 | ±100 | 1150 | E32400300 |
