Описание Hels компенсаторов внешнего давления с приварными патрубками
Hels компенсаторы внешнего давления являются металлическими сильфонными компенсаторами осевого типа. Металлические сильфонные компенсаторы осевого типа имеют ограниченное число ходов. Ввиду того, что в очень длинных и ровных трубопроводных линиях используется меньшее количество компенсаторов, то для них предпочтительными являются компенсаторы внешнего давления.Компенсаторы внешнего давления имеют структуру, принимающую ходы общей сложностью 60-90-120-150 мм., и обеспечивающую простоту их монтажа и эксплуатации. Подробнее об устройстве и видах компенсаторов читайте в статье на нашем сайте.
Компенсаторы внешнего давления, внешняя структура которых покрыта изоляцией, разрабатываются и производятся в виде, необходимом для получения осевых ходов в горизонтальных и вертикальных линиях. Ввиду того, что в компенсаторах внешнего давления жидкость проходит как через внутреннюю так и через наружную части сильфона, в них обеспечивается сбалансированное давление и устойчивость к повышенному давлению. Используется во всех видах трубопроводов, подходит для всех типов жидкостей.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Вид соединения Hels компенсаторов внешнего давления с приварными патрубками
Неподвижный фланец, вращающийся фланец, приварные патрубки или резьбовое соединение.Материал Hels компенсаторов внешнего давления с приварными патрубками
Сильфоны производятся из нержавеющей стали, а соединительные элементы – из нержавеющей или углеродистой стали. Опционально, возможно производство и из других материалов.Номинальные диаметры Hels компенсаторов внешнего давления с приварными патрубками
DN25(1’’) - DN 1200(48’’)Диапазон температур Hels компенсаторов внешнего давления с приварными патрубками
В зависимости от материала: от -196ºС до 1100ºС Значения давления: 2 - 5 - 4 - 6 - 10 - 16 - 25 - 40 - 64 бар и выше. Значения изменяются в зависимости от диаметра трубы.О том, как правильно установить компенсатор на трубопровод, читайте в нашей статье.

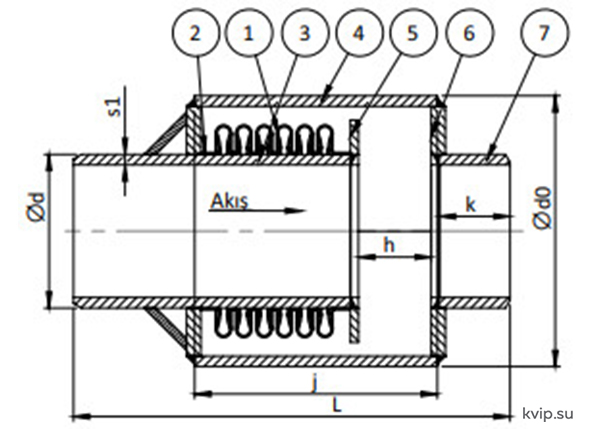

Габаритные характеристики Hels компенсаторов внешнего давления с приварными патрубками
_Р1.jpg)
|
Расчетное давление: PN16 Осевое расширение: -20 mm + 10 mm |
Расчетное давление: PN16 Осевое расширение: -40 mm + 20 mm |
Расчетное давление: PN16 Осевое расширение: -70 mm + 20 mm |
|||||||||||||||||
SIZE |
ød |
ød0 |
h |
к |
j |
s1 |
L |
Номер устройства |
h |
к |
j |
s1 |
L |
Номер устройства |
h |
к |
j |
s1 |
L |
Номер устройства |
DN 25 | 38 | 76.1 | 30 | 80 | 180 | 2,6 | 340 | E22100025 | 50 | 80 | 300 | 2,6 | 470 | E22200025 | 80 | 80 | 300 | 2,6 | 500 | E22300025 |
DN 32 | 42,4 | 761 | 30 | 80 | 180 | 2,6 | 340 | E22100032 | 50 | 80 | 300 | 2,6 | 470 | E22200032 | 80 | 80 | 300 | 2,6 | 500 | E22300032 |
DN 40 | 48,3 | 76,1 | 30 | 80 | 200 | 2,6 | 360 | E22100040 | 50 | 80 | 310 | 2,6 | 480 | E22200040 | 80 | 80 | 310 | 2,6 | 510 | E22300040 |
DN 50 | 60,3 | 101 | 30 | 80 | 190 | 2,9 | 350 | E22100050 | 50 | 80 | 290 | 2,9 | 460 | E22200050 | 80 | 80 | 290 | 2,9 | 490 | E22300050 |
DN 65 | 76,1 | 114,3 | 30 | 80 | 190 | 2,9 | 350 | E22100060 | 50 | 80 | 280 | 2,9 | 450 | E22200060 | 80 | 80 | 280 | 2,9 | 480 | E22300060 |
DN 80 | 88,3 | 139,7 | 30 | 80 | 190 | 3,2 | 350 | E22100080 | 50 | 80 | 280 | 3,2 | 450 | E22200080 | 80 | 80 | 280 | 3,2 | 480 | E22300080 |
DN 100 | 114,3 | 168,3 | 30 | 80 | 200 | 3,6 | 360 | E22100100 | 50 | 80 | 290 | 3,6 | 460 | E22200100 | 80 | 80 | 290 | 3,6 | 490 | E22300100 |
DN 125 | 139,7 | 219,1 | 30 | 80 | 180 | 4 | 360 | E22100125 | 50 | 80 | 290 | 4 | 470 | E22200125 | 80 | 80 | 290 | 4 | 500 | E22300125 |
DN 150 | 168,3 | 245 | 30 | 80 | 210 | 4,5 | 380 | E22100150 | 50 | 80 | 310 | 4,5 | 490 | E22200150 | 80 | 80 | 310 | 4,5 | 520 | E22300150 |
DN 200 | 219,1 | 323,9 | 30 | 100 | 200 | 6,3 | 400 | E22100200 | 50 | 100 | 300 | 6,3 | 510 | E22200200 | 80 | 100 | 300 | 6,3 | 540 | E22300200 |
DN 250 | 273 | 355,6 | 30 | 100 | 210 | 6,3 | 420 | E22100250 | 50 | 100 | 300 | 6,3 | 520 | E22200250 | 80 | 100 | 300 | 6,3 | 550 | E22300250 |
DN 300 | 323,9 | 406,4 | 30 | 100 | 230 | 7,1 | 440 | E22100300 | 50 | 100 | 330 | 7,1 | 550 | E22200300 | 80 | 100 | 330 | 7,1 | 580 | E22300300 |
