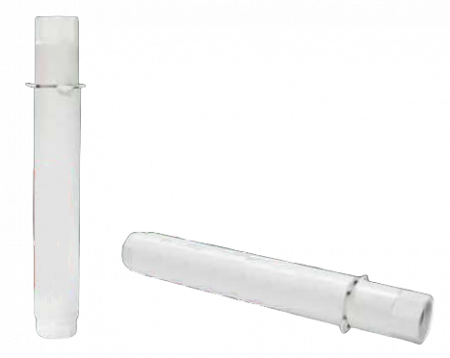

Описание Hels трубных компенсаторов для стояков отопления
Hels трубные компенсаторы используются в трубопроводных линиях горячей и холодной воды многоэтажных зданий с целью поглощения движений расширения и сжатия, происходящих от перепадов температур. Посредством открытия и закрытия сильфона компенсатора, подсоединяемого к трубам в вертикальном виде, обеспечивается поглощение расширения и сжатия и тем самым – безопасная работа. О компенсаторах (что это такое, как они работают и где нужны) мы написали статью.

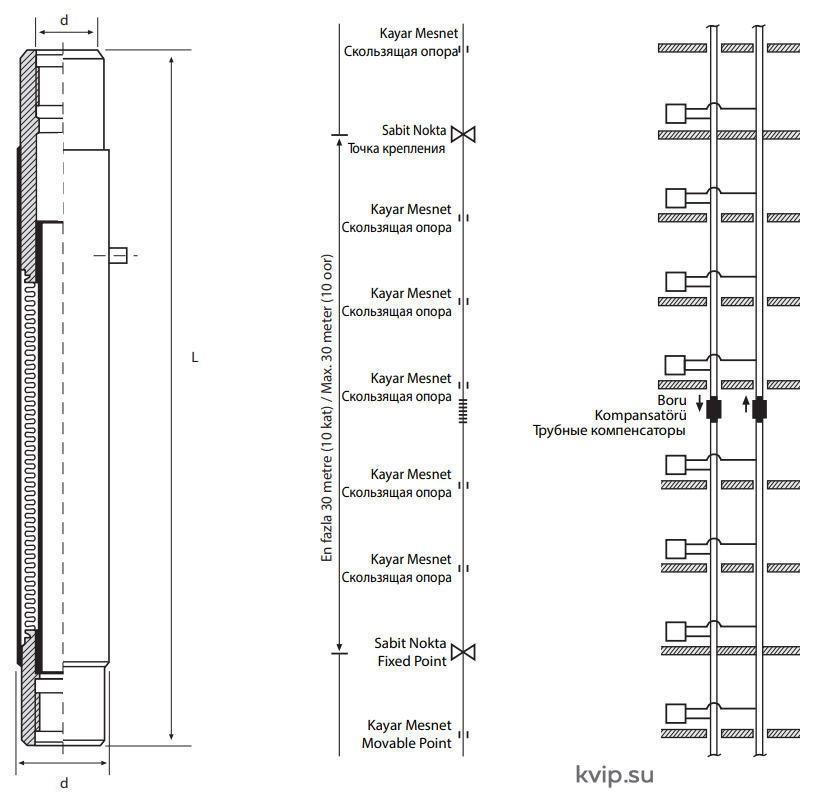

В линиях нагревательных установок 90/70 °С, на каждом этаже образуются расширения приблизительно на 3 мм. Расширения в линиях 7-этажных зданий (21 м) устраняются посредством вентиляционных отверстий и колен основной линии. В зданиях, состоящих более чем из 7 этажей, необходимо применение трубных компенсаторов, которые устанавливаются через каждые 30 метров (10 этажей). О правильной установке можно узнать здесь.
Виды соединений Hels трубных компенсаторов для стояков отопления
1/2’’-2’’ — резьба, от DN65 до DN150 — с приварными патрубками.

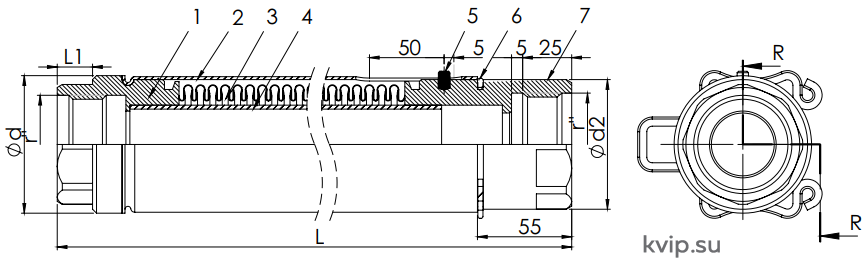

Материалы и габариты Hels трубных компенсаторов для стояков отопления
| № | Штук | Наименование элемента | Материал |
|---|---|---|---|
| 1 | 1 | Источник (короткометр.) |
9 SMn 36 |
| 2 | 1 | Внешняя труба |
Алюминий |
| 3 | 1 | Сильфон | AISI 316 |
| 4 | 1 | Внутр. труба |
St 37 |
| 5 | 1 | Шпилька |
9 SMn 36 |
| 6 | 1 | Поршневое кольцо | Пружинная сталь |
| 7 | 1 | Приварной патрубок (длинный) | 9 SMn 36 |
-2.png "Трубные компенсаторы для стояков отопления (Турция)")
| SIZE | ød | ød2 | sw | L1 | L | Номер устройства |
|---|---|---|---|---|---|---|
| R1/2" | 38 | 35 | 32 | 15 | 260 | E75000025 |
| R3/4" | 38 | 35 | 32 | 15 | 260 | E75000032 |
| R1" | 48 | 44 | 41 | 15 | 285 | E75000040 |
| R1 1/4" | 60 | 54 | 50 | 20 | 320 | E75000050 |
| R1 1/2" | 75 | 69 | 65 | 20 | 320 | E75000060 |
| R2" | 75 | 69 | 65 | 20 | 320 | E75000080 |
-3.png "Трубные компенсаторы для стояков отопления (Турция)")
