Описание Hels каучуковых компенсаторов с чугунными фланцами
Hels каучуковые компенсаторы – это устойчивые к нагреву элементы, которые поглощают вибрацию и шум, возникающие в трубопроводе. Благодаря мягкой структуре, они могут поглощать движения всех направлений и изолировать возникающий шум. Эти устройства не только предотвращают термальное расширение в системе, но и защищают ее от гидравлического удара. Подробнее о видах и функциях компенсаторов читайте здесь.
Каучуковая структура компенсаторов не оставляет необходимости в прокладках и уплотнителях, а благодаря вращающимся фланцам обеспечивается легкость монтажа. Армирование каучука, представляющее собой металлическую проволоку, обеспечивает устройству устойчивость к давлению до 10 бар (рабочее давление зависит от номинального диаметра и рабочей температуры). О правильной установке можете узнать тут.
Виды соединений Hels каучуковых компенсаторов
Вращающийся фланец.
Виды соединений Hels каучуковых компенсаторов
Специальный синтетический каучук.
Номинальные диаметры Hels каучуковых компенсаторов
DN 32 (1 1/4") - DN 300 (12").
Температура Hels каучуковых компенсаторов
От -10ºС до +90 ºС.
Области применения Hels каучуковых компенсаторов
- Насосы;
- Вентиляторы;
- Охлаждающие устройства;
- Воздушные компрессоры;
- Верфи;
- Металлообрабатывающая промышленность;
- Химическая промышленность.
.png "Каучуковые компенсаторы с чугунными фланцами (Турция)")

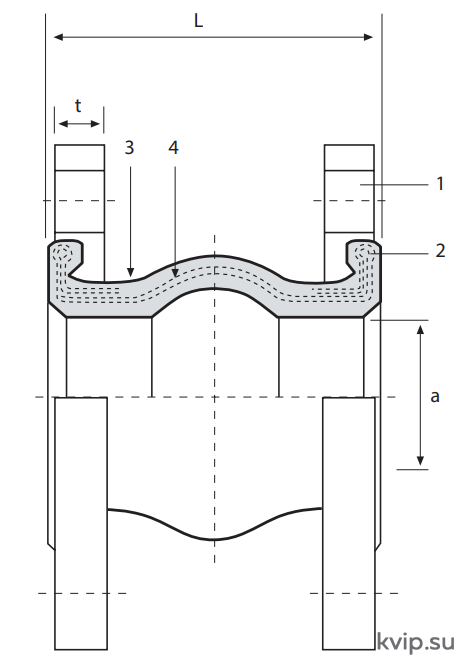

Габаритные размеры и материалы Hels каучуковых компенсаторов с чугунными фланцами
| НОМИНАЛЬНЫЙ ДИАМЕТР | a, мм | L, мм | Боковая часть, мм | Расширение, мм | Компенсация, мм | Угол |
|---|---|---|---|---|---|---|
| 32 mm (1 1/4") | 40 | 100 | 10 | 10 | 10 | 10° |
| 40 mm (1 1/2") | 40 | 100 | 10 | 10 | 10 | 10° |
| 50 mm (2") | 50 | 100 | 10 | 10 | 10 | 10° |
| 65 mm (2 1/2") | 65 | 100 | 10 | 10 | 10 | 10° |
| 80 mm (3") | 75 | 100 | 10 | 10 | 10 | 10° |
| 100 mm (4") | 100 | 100 | 10 | 10 | 10 | 10° |
| 125 mm (5") | 125 | 120 | 10 | 10 | 10 | 10° |
| 150 mm (6") | 150 | 120 | 10 | 10 | 10 | 10° |
| 200 mm (8") | 200 | 120 | 10 | 10 | 10 | 10° |
| 250 mm (10") | 250 | 130 | 10 | 10 | 10 | 10° |
| 300 mm (12") | 300 | 130 | 10 | 10 | 10 | 10° |
-1.png "Каучуковые компенсаторы с чугунными фланцами (Турция)")
| Номер элемента | Элемент | Материал |
|---|---|---|
| 1 | Соединение | Ковкий чугун |
| 2 | Сильфон | EPDM |
| 3 | Стальной пров. | Сталь |
| 4 | Стальной пров. | Углеродистая сталь |
