Hels карданные сейсмические компенсаторы рифленые (желобчатые) (Турция)

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Описание Hels карданных сейсмических компенсаторов рифленых (желобчатых)

Hels сейсмические компенсаторы с карданным шарниром – это устройства, устанавливаемые в точках дилатационных переходов трубопроводов и обеспечивающие системе безопасную работу посредством поглощения всех несвязанных друг с другом движений, поступающих от различных масс, а также всех движений направления X, Y и Z, порождаемых колебаниями земли (землетрясениями). Разрабатываются в зависимости от количества движений, которые они будут поглощать. О назначении и сферах применения можно больше узнать в нашей статье.

Компенсаторы с карданным шарниром состоят из двух сильфонов, промежуточной трубы, фланцев и шарниров. Разрабатываются в зависимости от количества движений, которые они будут поглощать. Благодаря шарнирам и сильфонам, расположенным с двух сторон, эти устройства обладают способностью поглощать любые движения.

Компенсаторы с карданным шарниром устанавливаются во всех точках дилатационных переходов зданий, ко всем подземным и наземным линиям и ко всем видам труб, проводящих любые жидкости. Сильфоны компенсаторов с карданным шарниром производятся из нержавеющей стали, а соединительные элементы – из нержавеющей или углеродистой стали. Чтобы узнать больше о видах компенсаторов и том, как правильно их устанавливать, переходите сюда.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?

Виды соединений Hels карданных сейсмических компенсаторов

Неподвижный фланец, вращающийся фланец, приварные патрубки, резьбовое или желобчатое соединение.

Номинальные диаметры Hels карданных сейсмических компенсаторов

DN 25 (1") - DN 1200 (48").

Давление и температура Hels карданных сейсмических компенсаторов

Давление: PN40, температура: -80 ... +1100°C.

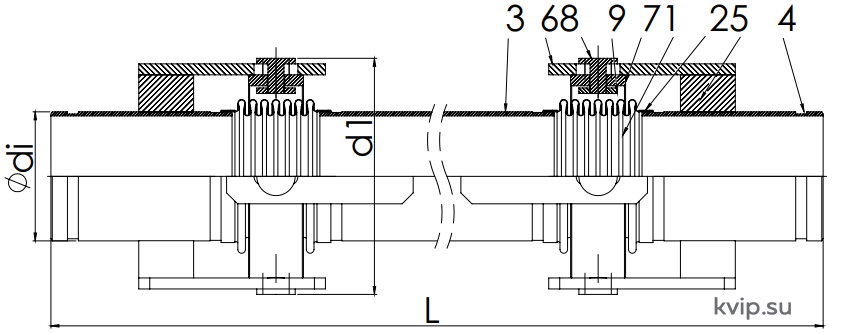

Материалы и габариты Hels карданных сейсмических компенсаторов рифленых (желобчатых)

Спецификация материалов
№	Штук	Наименование элемента	Материал
1	2	Сильфон	AISI 304
2	4	Лента	AISI 304
3	1	Промежуточная труба	St 37.2
4	2	Приварный патрубок	St 37.2
5	8	Короткая пластина	St 37.2
6	8	Длинная пластина	St 37.2
7	2	Карданный подвес	St 37.2
8	8	Шпилька	St 37.2
9	8	Шайба	St 37.2

Карданные сейсмические компенсаторы рифленые (желобчатые) (Турция)

Габаритные размеры, мм
SIZE	±X	±Y	±Z	ødi	d1	L	Номер устройства	± Y	±Z	L	Номер устройства	±Y ±Z	L	Номер устройства	±Y	±Z	L	Номер устройства
DN 25	50	50	50	38	145	710	E44100025	100	100	910	E44200025	150 150	1110	E44300025	200	200	1110	E44400025
DN 32	50	50	50	42,4	145	710	E44100032	100	100	910	E44200032	150 150	1110	E44300032	200	200	1110	E44400032
DN 40	50	50	50	48,3	145	710	E44100040	100	100	910	E44200040	150 150	1110	E44300040	200	200	1110	E44400040
DN 50	50	50	50	60,3	170	785	E44100050	100	100	985	E44200050	150 150	1185	E44300050	200	200	1185	E44400050
DN 65	50	50	50	76,1	200	785	E44100060	100	100	985	E44200060	150 150	1235	E44300060	200	200	1235	E44400060
DN 80	50	50	50	88,9	215	815	E44100080	100	100	1015	E44200080	150 150	1235	E44300080	200	200	1235	E44400080
DN 100	50	50	50	114,3	215	835	E44100100	100	100	1035	E44200100	150 150	1285	E44300100	200	200	1285	E44400100
DN 125	50	50	50	139,7	239	960	E44100125	100	100	1160	E44200125	150 150	1460	E44300125	200	200	1460	E44400125
DN 150	50	50	50	168,3	303	960	E44100150	100	100	1160	E44200150	150 150	1460	E44300150	200	200	1460	E44400150
DN 200	50	50	50	219,1	354	1120	E44100200	100	100	1320	E44200200	150 150	1680	E44300200	200	200	1680	E44400200
DN 250	50	50	50	273	446	1120	E44100250	100	100	1320	E44200250	150 150	1680	E44300250	200	200	1680	E44400250
DN 300	50	50	50	323,9	507	1180	E44100300	100	100	1380	E44200300	150 150	1740	E44300300	200	200	1740	E44400300
