Описание Hels карданных сейсмических компенсаторов фланцевых c сертификатом FM
Hels сейсмические компенсаторы с карданным шарниром – это устройства, устанавливаемые в точках дилатационных переходов трубопроводов и обеспечивающие системе безопасную работу посредством поглощения всех несвязанных друг с другом движений, поступающих от различных масс, а также всех движений направления X, Y и Z, порождаемых колебаниями земли (землетрясениями). Разрабатываются в зависимости от количества движений, которые они будут поглощать. О назначении и сферах применения можно больше узнать в нашей статье.Компенсаторы с карданным шарниром состоят из двух сильфонов, промежуточной трубы, фланцев и шарниров. Разрабатываются в зависимости от количества движений, которые они будут поглощать. Благодаря шарнирам и сильфонам, расположенным с двух сторон, эти устройства обладают способностью поглощать любые движения.
Компенсаторы с карданным шарниром устанавливаются во всех точках дилатационных переходов зданий, ко всем подземным и наземным линиям и ко всем видам труб, проводящих любые жидкости. Сильфоны компенсаторов с карданным шарниром производятся из нержавеющей стали, а соединительные элементы – из нержавеющей или углеродистой стали. Чтобы узнать больше о видах компенсаторов и том, как правильно их устанавливать, переходите сюда.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Виды соединений Hels карданных сейсмических компенсаторов
Неподвижный фланец, вращающийся фланец, приварные патрубки, резьбовое или желобчатое соединение.Номинальные диаметры Hels карданных сейсмических компенсаторов
DN 25 (1") - DN 1200 (48").Давление и температура Hels карданных сейсмических компенсаторов
Давление: PN40, температура: -80 ... +1100°C.Материалы и габариты Hels карданных сейсмических компенсаторов фланцевых c сертификатом FM
№ | Штук | Наименование элемента | Материал |
---|---|---|---|
1 | 2 | Сильфон |
AISI 304 |
2 | 4 | Лента |
AISI 304 |
3 | 1 | Промежуточная труба | St 37.2 |
4 | 2 | Приварный патрубок |
St 37.2 |
5 | 2 | Фланец |
St 37.2 |
6 | 8 | Короткая пластина | St 37.2 |
7 | 8 | Длинная пластина | St 37.2 |
8 | 2 | Карданный подвес |
St 37.2 |
9 | 8 | Шпилька |
St 37.2 |
10 | 8 | Шайба |
St 37.2 |
11 | 1 | Манжета | St 37.2 |

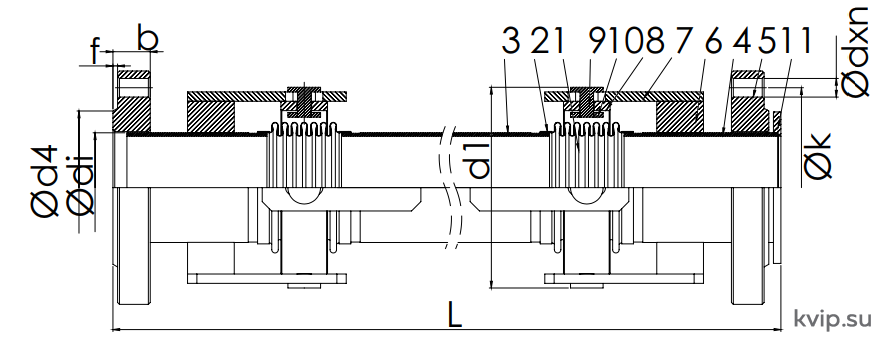

-1.png)
SIZE | ±X | ±Y |
±Z |
ød | øk | ød4 | f | b | ødxn | ødi | d1 | L | Номер устройства | ±Y | ±Z | L | Номер устройства | ±Y |
±Z |
L | Номер устройства | ±Y | ±Z | L | Номер устройства |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DN 25 | 50 | 50 | 50 | 115 | 85 | 68 | 2 | 16 | 14x4 | 38 | 145 | 720 | E42100025 | 100 | 100 | 920 | E42200025 | 150 | 150 | 1120 | E42300025 | 200 | 200 | 1320 | E42400025 |
DN 32 | 50 | 50 | 50 | 140 | 100 | 78 | 2 | 16 | 18x4 | 42,4 | 145 | 720 | E42100032 | 100 | 100 | 920 | E42200032 | 150 | 150 | 1120 | E42300032 | 200 | 200 | 1320 | E42400032 |
DN 40 | 50 | 50 | 50 | 150 | 110 | 88 | 3 | 16 | 18x4 | 48,3 | 145 | 720 | E42100040 | 100 | 100 | 920 | E42200040 | 150 | 150 | 1120 | E42300040 | 200 | 200 | 1320 | E42400040 |
DN 50 | 50 | 50 | 50 | 165 | 125 | 102 | 3 | 18 | 18x4 | 60,3 | 170 | 800 | E42100050 | 100 | 100 | 1000 | E42200050 | 150 | 150 | 1200 | E42300050 | 200 | 200 | 1420 | E42400050 |
DN 65 | 50 | 50 | 50 | 185 | 145 | 122 | 3 | 18 | 18x4 | 76,1 | 200 | 800 | E42100060 | 100 | 100 | 1000 | E42200060 | 150 | 150 | 1250 | E42300060 | 200 | 200 | 1500 | E42400060 |
DN 80 | 50 | 50 | 50 | 200 | 160 | 138 | 3 | 20 | 18x4 | 88,9 | 215 | 830 | E42100080 | 100 | 100 | 1030 | E42200080 | 150 | 150 | 1270 | E42300080 | 200 | 200 | 1500 | E42400080 |
DN 100 | 50 | 50 | 50 | 220 | 180 | 158 | 3 | 20 | 18x4 | 114,3 | 215 | 850 | E42100100 | 100 | 100 | 1050 | E42200100 | 150 | 150 | 1300 | E42300100 | 200 | 200 | 1550 | E42400100 |
DN 125 | 50 | 50 | 50 | 250 | 210 | 188 | 3 | 22 | 18x4 | 139,7 | 239 | 980 | E42100125 | 100 | 100 | 1180 | E42200125 | 150 | 150 | 1480 | E42300125 | 200 | 200 | 1780 | E42400125 |
DN 150 | 50 | 50 | 50 | 285 | 240 | 212 | 3 | 22 | 23x8 | 168,3 | 303 | 980 | E42100150 | 100 | 100 | 1180 | E42200150 | 150 | 150 | 1480 | E42300150 | 200 | 200 | 1780 | E42400150 |
DN 200 | 50 | 50 | 50 | 340 | 295 | 268 | 3 | 24 | 23x12 | 219,1 | 354 | 1140 | E42100200 | 100 | 100 | 1340 | E42200200 | 150 | 150 | 1700 | E42300200 | 200 | 200 | 2050 | E42400200 |
DN 250 | 50 | 50 | 50 | 405 | 355 | 320 | 3 | 26 | 27x12 | 273 | 446 | 1140 | E42100250 | 100 | 100 | 1340 | E42200250 | 150 | 150 | 1700 | E42300250 | 200 | 200 | 2100 | E42400250 |
DN 300 | 50 | 50 | 50 | 460 | 410 | 378 | 4 | 28 | 27x12 | 323,9 | 507 | 1200 | E42100300 | 100 | 100 | 1400 | E42200300 | 150 | 150 | 1760 | E42300300 | 200 | 200 | 2160 | E42400300 |
