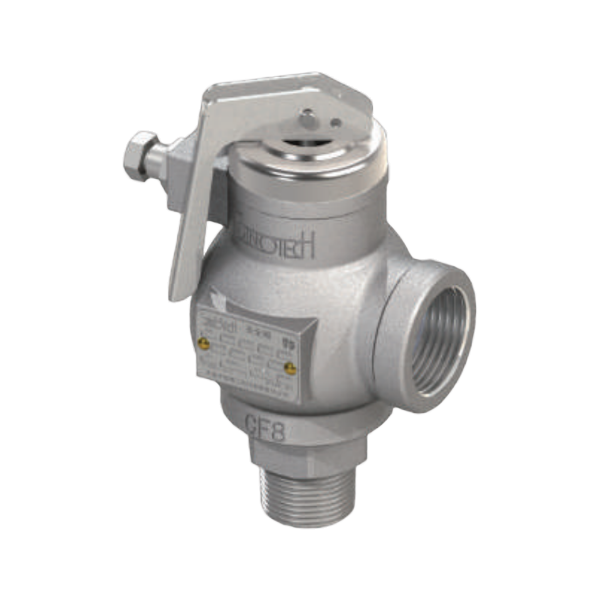

SINOTECH SV-8 Предохранительные клапаны

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Предохранительные клапаны SV-8

Особенности

Предохранительный клапан серии SV-8 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды. Клапан широко используется в фармацевтической, пищевой и других видах промышленности.

1. Компактность и удобство установки/монтажа.
2. Простота конструкции и технического обслуживания, высокий ресурс.
3. Составные части предохранительного клапана изготовлены из нержавеющей стали с высокой коррозионной стойкостью.
4. Чувствительная конструкция, подходит для использования в системах с низким давлением.

Технические характеристики

Тип/Серия	SV-8
Тип присоединения	Внутренняя резьба Rp или Rc, наружная резьба G или R
Рабочая среда	Пар, Воздух
Типоразмер (DN)	15, 20, 25, 32, 40, 50
Рабочее давление (МПа), PMO	1.0
Максимальная температура рабочей среды, TMO (°С)	200

ВНИМАНИЕ!
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте предохранительные клапаны давления за рамками рабочих диапазонов.

Поз.	Элементы	Материал
1	Корпус	Нержавеющая сталь
2	Седло клапана	Нержавеющая сталь
3	Запорный элемент	Нержавеющая сталь
4	Крышка	Нержавеющая сталь
5	Рукоятка	Нержавеющая сталь
6	Пружина	Нержавеющая сталь
7	Уплотнение	PTFE

Размеры

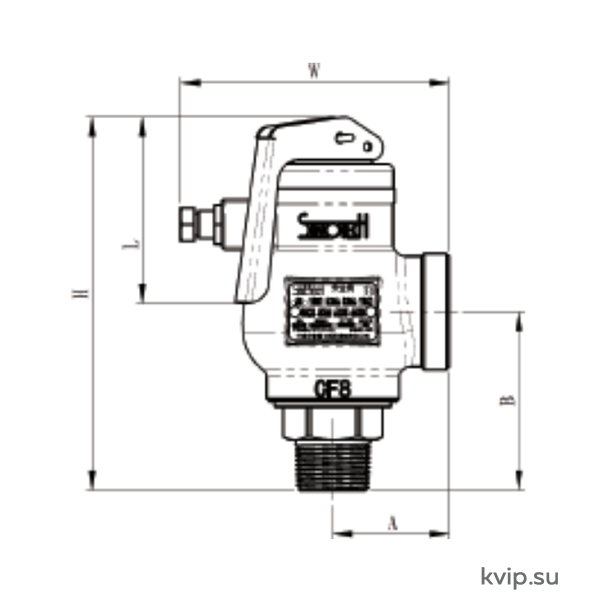

Боковая схема пред клапана SV-8

Типоразмер (DN)	Тип присоединения	Габаритные размеры (мм)					Вес (кг)
Типоразмер (DN)	Вход → Выход	A	B	H	L	W	Вес (кг)
15	G/R ½ → Rp/Rc ¾	42	65	135	67	97	1.09
20	G/R ¾ → Rp/Rc 1	42	65	135	67	97	1.06
25	G/R 1 → Rp/Rc 1 ¼	54	78	170	67	119	2.22
32	G/R 1 ¼ → Rp/Rc 1 ½	54	78	170	67	119	2.17
40	G/R 1 ½ → Rp/Rc 2	75	105	230	87	148	4.56
50	G/R 2 → Rp/Rc 2 ½	75	108	233	87	148	4.32

Пропускная способность

1. Насыщенный пар (давление настройки: МПа; расход: кг/ч; максимальное превышение давления настройки: 3%).

Подходит для паровых котлов

Давление настройки	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1
DN15	57	76	115	154	192	231	269	308	346	385	423
DN20	106	142	214	286	357	429	501	572	644	716	787
DN25	189	253	380	508	635	762	890	1017	1145	1272	1399
DN32	295	395	594	793	992	1191	1390	1589	1788	1988	2187
DN40	425	569	855	1142	1429	1715	2002	2289	2575	2862	3149
DN50	682	912	1372	1832	2292	2752	3212	3672	4132	4592	5052

2. Насыщенный пар (давление настройки: МПа; расход: кг/ч; максимальное превышение давления настройки: 10%)

Подходит для других резервуаров под избыточным давлением

Давление настройки	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1
DN15	58	79	120	161	203	244	285	326	367	408	450
DN20	109	147	224	300	377	453	530	606	683	759	836
DN25	193	261	397	534	670	806	942	1078	1214	1350	1486
DN32	302	408	621	834	1046	1259	1472	1684	1897	2109	2322
DN40	453	588	894	1200	1507	1813	2119	2425	2731	3037	3344
DN50	698	944	1435	1926	2417	2909	3400	3891	4382	4873	5365

3. Воздух (давление настройки: МПа; расход: кг/ч; максимальное превышение давления настройки: 10%)

Давление настройки	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1
DN15	96	129	197	264	331	399	466	533	600	668	735
DN20	178	240	366	491	616	741	866	991	1117	1242	1367
DN25	316	427	650	872	1095	1317	1540	1762	1985	2207	2430
DN32	494	668	1016	1363	1711	2059	2406	2754	3101	3449	3797
DN40	711	962	1462	1963	2464	2964	3465	3966	4466	4967	5467
DN50	1141	1543	2346	3150	3953	4756	5559	6362	7166	7969	8772

Об устройстве и назначении клапанов читайте тут:
Обозначение регулирующего клапана на схеме
Подбор типоразмера регулирующего клапана
