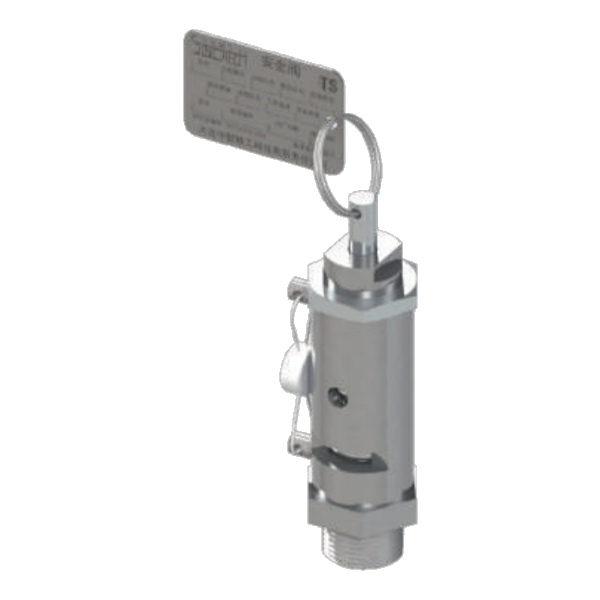

Предохранительные клапаны SV-10
Особенности
1. Основные части клапана изготовлены из никелированной латуни.
2. Подходит для использования в паровых или воздушных системах с низким давлением.
Технические характеристики
|
Тип/Серия |
SV-13 |
SV-10 |
|
Тип присоединения |
M14x1.5 |
G1/4 |
|
Рабочая среда |
Пар, Воздух |
Пар, Воздух |
|
Типоразмер (DN) |
8 |
8 |
|
Рабочее давление (МПа), PMO |
1.0 |
1.0 |
|
Максимальная температура рабочей среды, TMO (°С) |
200 |
200 |
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте предохранительные клапаны давления за рамками рабочих диапазонов.
|
Поз. |
Элементы |
Материал |
|
1 |
Корпус |
Латунь |
|
2 |
Запорный элемент |
Латунь |
|
3 |
Шток |
Латунь |
|
4 |
Настроечный винт |
Латунь |
|
5 |
Стопорная гайка |
Латунь |
|
6 |
Пружина |
Нержавеющая сталь |
|
7 |
Рукоятка |
Нержавеющая сталь |
|
8 |
Уплотнение |
FKM |

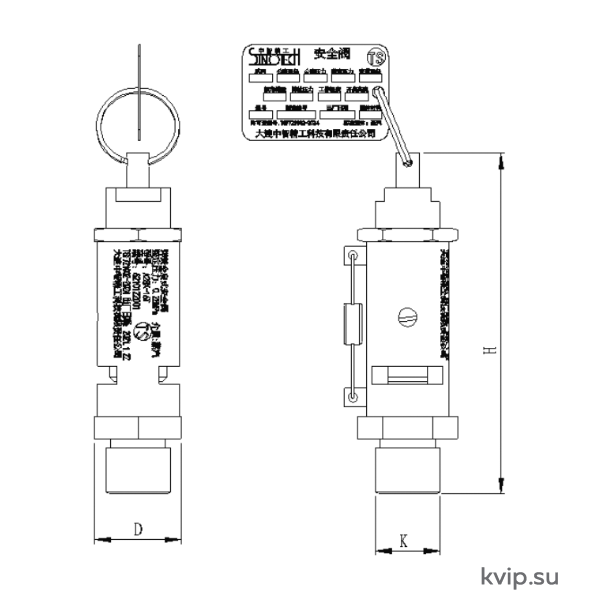

Размеры
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
||
|
K |
D |
H |
||
|
SV-13 |
M14x1.5 |
19 |
74 |
104 |
|
SV-10 |
G1/4 |
19 |
71 |
100 |
Пропускная способность
|
Давление настройки |
0.05 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
|
Пропускная способность |
23.5 |
31.4 |
47.2 |
63 |
78.8 |
94.6 |
110.5 |
126.3 |
142.1 |
157.9 |
173.7 |
2. Воздух (давление настройки: МПа; расход: кг/ч; максимальное превышение давления настройки: 10%; температура: 15 °С)
|
Давление настройки |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
|
Пропускная способность |
52.4 |
79.6 |
106.9 |
134.1 |
161.4 |
188.6 |
215.9 |
243.2 |
270.4 |
297.7 |
