Описание ADCA S25/S Сепаратор пара и сжатого воздуха PN16 – PN40
ADCA S25 центробежный сепаратор удаляющий влагу из паровых трубопроводов, а также из систем сжатого воздуха. Пар или сжатый воздух проходя через сепаратор под действием центробежных сил и эффекта закручивания потока, теряет частицы влаги, которые отделяясь от основного потока вместе с частицами ржавчины, грязью и сварочным градом удаляются через дренажное отверстие в нижней части сепаратора. Для автоматического удаления отделившегося конденсата на выходе из сепаратора необходимо установить автоматический поплавковый конденсатоотводчик. Присоединение сепаратора S25 фланцевое.Основные свойства ADCA S25/S Сепаратор пара и сжатого воздуха PN16 – PN40
- Различные варианты установки;
- Отсутствие подвижных элементов конструкции.
| Наименование | Сепаратор пара и сжатого воздуха | |
|---|---|---|
| Серия | S25/S | |
| Рабочая среда | Пар, сжатый воздух и другие неагрессивные газы | |
| Исполнения |
S25/S - корпус из углеродистой стали S25/SZ - оцинкованный корпус |
|
| Номинальный диаметр, DN |
DN 15-300 |
|
| Номинальное давление, PN | 1,6/4,0/6,3 МПа | |
| Макс. температура рабочей среды, Tmax |
+300оС |
|
| Тип присоединения | Резьбовое, фланцевое | |
| Материал корпуса | Углеродистая, нержавеющая сталь, оцинкованная сталь | |
Ограничения по применению **
| Парам. | Давл., бар | Темп. °C | Парам. | Давл., бар | Темп. °C | Парам. | Давл., бар | Темп. °C | Парам. | Давл., бар | Темп. °C |
| PN16 | 16 | 50 | ANSI Cl.150 lbs | 16 | 50 | PN25 ANSI CL.300lbs | 25 | 50 | PN40 ANSI CL.300lbs | 40 | 50 |
| 14 | 100 | 14 | 100 | 23 | 100 | 37 | 100 | ||||
| 13 * | 195 | 13 * | 195 | 20 * | 216 | 31 * | 239 | ||||
| 12 | 250 | - | - | 17 | 300 | 27 | 300 |
*PMO-Макс.рабочее давление для насыщенного пара. Мин.рабочая температура.: -10 °C. Тип исполнения: AD-Merkblatt
** Параметры в соответствии с EN1092:2007.
Фланцевые присоединения
| Парам. | DNСепарат. | EN стандарт | ANSI стандарт |
|---|---|---|---|
| PN16 | * DN15 по DN50 | EN1092–1 PN40 | ANSI B16.5 Cl.150 lbs |
| PN16 | DN65 по DN300 | EN1092–1 PN16 | ANSI B16.5 Cl.150 lbs |
| PN25 | DN15 по DN150 | EN1092–1 PN40 | ANSI B16.5 Cl.300 lbs |
| PN25 | DN200 по DN300 | EN1092–1 PN25 | ANSI B16.5 Cl.300 lbs |
| PN40 | DN15 по DN300 | EN1092–1 PN40 | ANSI B16.5 Cl.300 lbs |
* Фланцы EN 1092–1 PN16 и PN40 с DN15 по DN50 имеют одинаковое количество и размеры отверстий, а также межосевое расстояние.

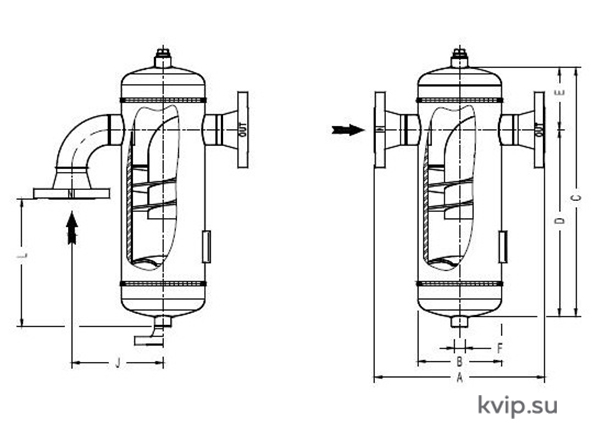

Габаритные размеры (мм)
| Фланцы EN1092–1 – ANSI | ||||||||||||
| DN | A PN16 | A PN25 | A PN40 | A 150lbs | A 300lbs | B | C | D | E | F | Объем. * дм3 | Вес ** кг |
| 15 | 230 | 230 | 230 | 250 | 259 | 114 | 260 | 190 | 70 | ½" | 2 | 5 |
| 20 | 230 | 230 | 230 | 255 | 264 | 114 | 260 | 180 | 80 | ½" | 2,5 | 6 |
| 25 | 230 | 230 | 230 | 262 | 274 | 114 | 300 | 215 | 85 | ½" | 3 | 7 |
| 32 | 260 | 260 | 260 | 290 | 306 | 140 | 395 | 285 | 110 | ½" | 5 | 12 |
| 40 | 260 | 260 | 260 | 294 | 307 | 140 | 435 | 325 | 110 | ½" | 5,7 | 13,8 |
| 50 | 310 | 310 | 310 | 341 | 354 | 168 | 505 | 380 | 125 | ½" | 10,5 | 19,5 |
| 65 | 380 | 394 | 394 | 430 | 442 | 219 | 550 | 410 | 140 | ¾" | 18,5 | 32 |
| 80 | 400 | 416 | 416 | 440 | 459 | 219 | 610 | 462 | 148 | ¾" | 25 | 38 |
| 100 | 485 | 511 | 511 | 533 | 553 | 273 | 715 | 528 | 187 | ¾" | 35,4 | 57 |
| 125 | 535 | 561 | 561 | 622 | 652 | 324 | 845 | 630 | 215 | 1" | 50 | 81,5 |
| 150 | 565 | 605 | 605 | 633 | 652 | 356 | 960 | 692 | 270 | 1" | 75 | 153 |
| 200 | 605 | 641 | 657 | 685 | 703 | 406 | 1170 | 880 | 290 | 1" | 140 | 195 |
| 250 | 720 | 756 | 790 | 784 | 815 | 508 | 1540 | 1140 | 400 | 1½" | 280 | 321 |
| 300 | 840 | 868 | 914 | 913 | 944 | 610 | 1700 | 1172 | 528 | 1½" | 400 | 465 |
* Объем соответствует классу PN16. Класс PN25 и выше имеет объем ниже указанного для PN16.
** Вес соответствует классу PN16.
** F-резьбовое дренажное присоединение как стандарт. По запросу возможно изготовление фланцевого присоединения EN1092–1 или ANSI.
Примечание: в верхней части сепаратора имеется резьбовое присоединение с резьбовой заглушкой.
Данное присоединение может использоваться для установки воздухоотводчика или присоединения балансировочной трубки.
Спецификация материалов
| Описание | Материалы |
|---|---|
| Корпус | EN10216–2 / P235GH / 1.0325 |
| Крышка | EN10028–2 / P265GH / 1.0425 |
| Вх/вых труб. | EN10216–2 / P235GH / 1.0325 |
| EN фланцы | EN10222–2 / P250GH / 1.0460 |
| ANSI фланцы | ASTM A105 / 1.0432 |
| резьб.патрубки | ASTM A105 / 1.0432 |
| внутр.комплект | EN10025–2 / S235JR / 1.0038 |
EN10204 3.1 поставляется по запросу
Варианты исполнения:
