Описание ADCA S11 Сепаратор для стерильного пара (DN 1/2"–2")
Влага, содержащаяся в подаваемом для стерилизации паре, снижает теплосодержание и может привести к некачественной обработке оборудования.Сепаратор S-11 предназначен для удаления влаги. Пар, проходя через сепаратор под действием центробежных сил и эффекта закручивания потока, теряет частицы влаги, которые отделяясь от основного потока удаляются через дренажное отверстие в нижней части сепаратора. Для автоматического удаления отделившегося конденсата на выходе из сепаратора необходимо установить автоматический поплавковый конденсатоотводчик.
Читайте в наших статьях:
Эксплуатационный паспорт технологического трубопровода
Пример оформления паспорта тепловых сетей
Основные свойства
Изготовлен из нержавеющей стали 316L.Отсутствие подвижных элементов конструкции.
Дренируется самотёком.
Качество поверхностей
Внутренние части: ≤ 0,5 микрон RaНаружные: дробеструйная обработка стеклом – 1,6 микрон Ra
Механическая полировка в качестве опции.
Опции: Вентиляционное отверстие
Прочие присоединения
Примечание: Пар, сжатый воздух и прочие газы (Группа 2).
AVAILABLE MODELS: S11
S11A – с вентиляционным соединением
Типоразмеры: DN1/2", 3/4",1", 11/2" и 2"
Присоединение: Быстросъёмные хомуты ASME BPE
Прочие типы хомутов или приварное соединение по запросу.
Упаковка: Сборка и упаковка осуществляется в специализированном стерильном помещении в соотв. с ISO 14644–1.
Во избежание загрязнений для кранов используется вакуумная упаковка.
Установка: Дренажным патрубком вниз. См. Инструкцию по монтажу и эксплуатации.
Подбор:
Маркировка CE – группа 2 газы |
||
---|---|---|
PN |
DN |
Кат. |
PN10 |
DN 1 / 2 " to DN2" |
SEP |
Ограничения |
||
---|---|---|
Диапазон |
Давление, бар |
Температура, °C |
PN10 |
10 |
50 |
PN10 |
8* |
175 |
PN10 |
7,4 |
200 |
*PMO-Макс. рабочее давление для насыщенного пара.
Минимальная рабочая температура: -10 °C.

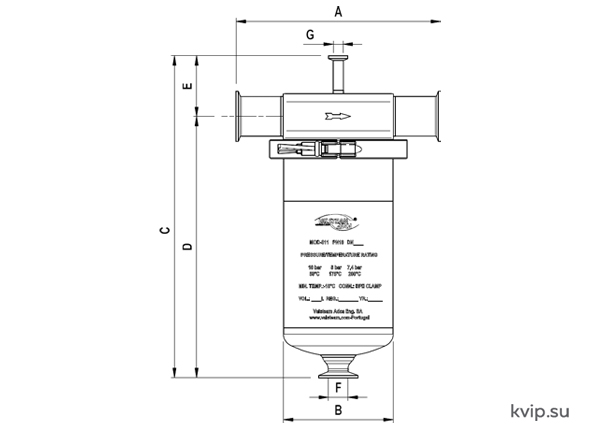

Габаритные размеры
_Р1.jpg)
DN |
A |
B |
C |
D |
E |
F |
G* |
Объём, дм 3 |
Масса, кг |
---|---|---|---|---|---|---|---|---|---|
1 / 2 " |
215 |
114 |
340 |
283 |
56 |
1" |
1 / 2 " |
2,43 |
2,61 |
3 / 4 " |
215 |
114 |
340 |
283 |
56 |
1" |
1 / 2 " |
2,44 |
2,61 |
1" |
215 |
114 |
340 |
283 |
56 |
1" |
1 / 2 " |
2,45 |
2,73 |
1 1 / 2 " |
215 |
141 |
405 |
338 |
68 |
1" |
1 / 2 " |
4,48 |
5,64 |
2" |
215 |
141 |
405 |
338 |
68 |
1" |
1 / 2 " |
5,54 |
5,76 |
* Вентиляционное присоединение по запросу.

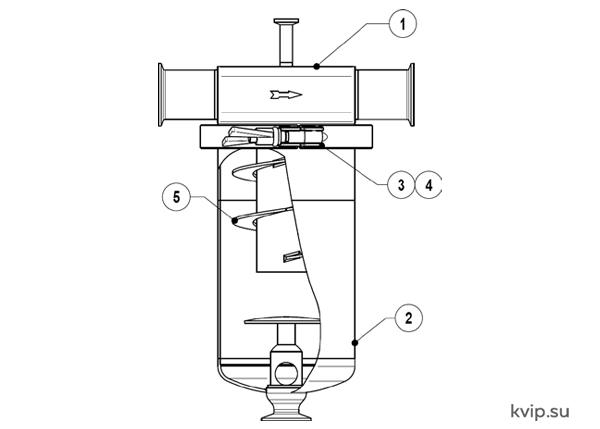

Материалы
_Р2.jpg)
№ |
Наименование |
Материал |
---|---|---|
1 |
Корпус |
AISI 316L / 1.4404 |
2 |
Крышка |
AISI 316L / 1.4404 |
3 |
*Хомут |
AISI 316L / 1.4404 |
4 |
*Уплотнение |
VITON |
5 |
Внутренние элементы |
AISI 316L / 1.4404 |
* Поставляемые запасные части.
Сертификат EN10204 3.1 поставляется по запросу при заказе.
Сертификат FDA/USP Класс VI seals на уплотнения по запросу.
Каждый кран имеет серийный номер. Для заказа запчастей укажите данный номер.
