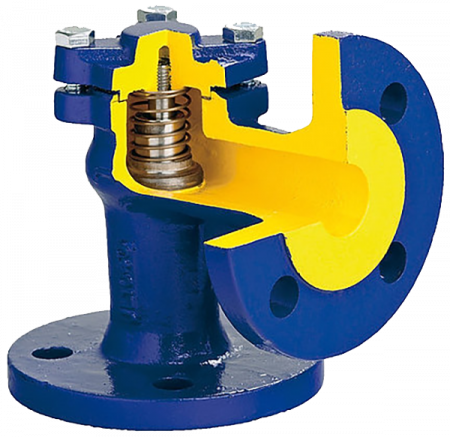

Описание Zetkama 287/288 Клапана обратного фланцевого
Обратный клапан от Польской компании Zetkama 287/288. Применяется в ИТП, пароконденсатных системы, технологических процессах в промышленности, нефтегазовой промышленности, ЖКХ, малой энергетике. Подробнее о балансировочных клапанах и их принципах действия, Вы сможете узнать в статье на нашем сайте.
Характеристика:
| Тип | 287 (прямой) / 288 (угловой) |
|---|---|
| Заводская модификация (исполнение клапана) | 31 – стандартная поставка 33, 41, 43, 32 |
| Диаметр, DN, мм | 15-300 |
| Давление, PN, бар |
С - 16 бар (DN15-300) D - 25 бар (DN15-200) Е - 40 бар (DN15-200) |
| Температура, °С | До 400 (см.табл.материалы) |
| Среда | Вода, этиленгликоль*, водяной пар, природный газ (287/288 С / F), топливо и масла на нефтяной основе (по согласованию) |
| Класс герметичности | "D" по ГОСТ 9544-2015 |
| Тип присоединения | фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015) |
* - на этиленгликоль Траб.>60°C рекомендуется применять оборудование в исполнении из нержавеющей стали
Материалы:
| Тип | Стандартное исполнение | Исполнение под заказ (по согласованию) | |||
| 287 / 288 А | 287 F | 287 / 288 C | 287 / 288 Е | ||
| Исполнение клапана | 31,41 | 31,33,41,43 | 32 | ||
| Корпус, крышка |
Серый чугун EN-GJL-250 |
Cталь GP240GH |
Cф.чугун EN-GJL-400-18 |
Бронза CuSn5Zn5Pb5-C |
|
| Диаметр DN, мм | 15-300 | 15-200 | 15-200 | 15-300 | |
| Давление PN, бар | 16 | 40 | 16,25** | 16* | |
| Температура, °С | до 300 | до 400 | до 350 | до 225 | |
| Тарелка | Нержавеющая сталь X20Cr13 | X20Cr13 | CuSn5Zn5Pb5-C | ||
| Шток | Нержавеющая сталь X20Cr13 | X20Cr13 | CuZn35Ni | ||
| Седло | Нержавеющая сталь X20Cr13 | X20Cr13 | CuSn5Zn5Pb5-C | ||
| Уплотнение крышки | Графит CrNi | ||||
| Пружина | Нержавеющая сталь X17CrNi16-2 | - | |||
* - тип 287 / 288 Е: PN16 (DN15-125); PN10 (DN150-200); PN6(DN 250-300)
** - тип 287 / 288 C: PN25 (DN15-200); PN16 (DN15-200)

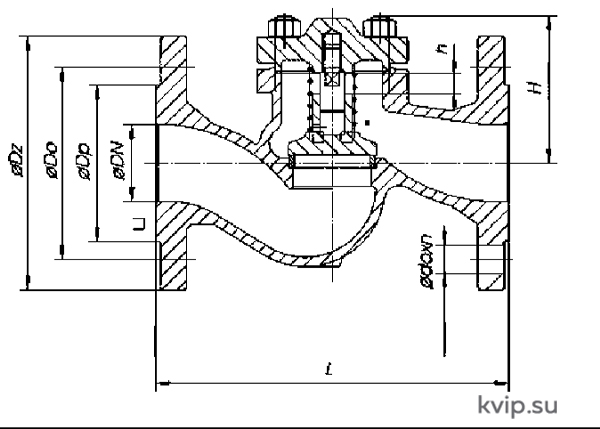

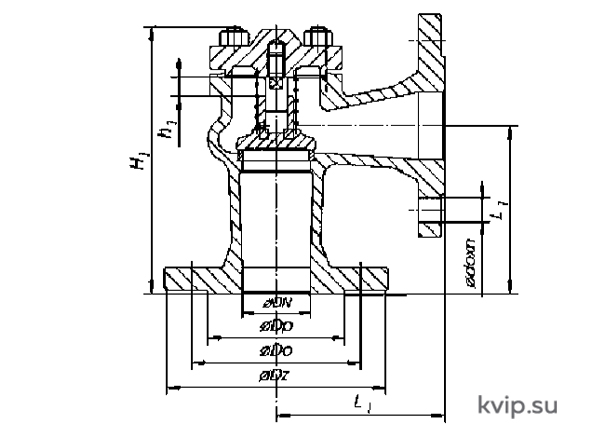

Размеры на Pn 16 бар* :
| DN | 287, 288 | 287 | 288 | ||||||||||||||
| Dz | Dp | Do | do | n | g | f | h | H | L | Kvs | Масса | h1 | H1 | L1 | Kvs | Масса | |
| мм | мм | - | мм | мм | м3/ч | кг | мм | м3/ч | кг | ||||||||
| 15 | 95 | 46 | 65 | 14 | 4 | 14 | 2 | 5 | 56 | 130 | 5,6 | 2,3 | 5 | 140 | 90 | 5,9 | 2,1 |
| 20 | 105 | 56 | 75 | 14 | 4 | 16 | 2 | 5 | 56 | 150 | 7,8 | 2,7 | 5 | 142 | 95 | 10,7 | 2,7 |
| 25 | 115 | 65 | 85 | 14 | 4 | 16 | 2 | 8 | 67 | 160 | 12,8 | 3,8 | 8 | 157 | 100 | 15,1 | 3,8 |
| 32 | 140 | 76 | 100 | 19 | 4 | 18 | 2 | 8 | 76 | 180 | 19,8 | 5,5 | 8 | 165 | 105 | 22,3 | 5,5 |
| 40 | 150 | 84 | 110 | 19 | 4 | 18 | 3 | 11 | 89 | 200 | 28,4 | 7,4 | 11 | 185 | 115 | 28 | 7,4 |
| 50 | 165 | 99 | 125 | 19 | 4 | 20 | 3 | 14 | 96 | 230 | 46,6 | 9,5 | 14 | 198 | 125 | 52 | 9,5 |
| 65 | 185 | 118 | 145 | 19 | 4 | 20 | 3 | 17 | 104 | 290 | 77,5 | 15,0 | 17 | 224 | 145 | 91,3 | 15,0 |
| 80 | 200 | 132 | 160 | 19 | 8 | 22 | 3 | 21 | 124 | 310 | 108 | 20,0 | 21 | 237 | 155 | 133 | 20,0 |
| 100 | 220 | 156 | 180 | 19 | 8 | 24 | 3 | 25 | 161 | 350 | 169 | 29,0 | 25 | 292 | 175 | 214 | 29,0 |
| 125 | 250 | 184 | 210 | 19 | 8 | 26 | 3 | 32 | 174 | 400 | 263 | 41,0 | 32 | 329 | 200 | 330 | 41,0 |
| 150 | 285 | 211 | 240 | 23 | 8 | 26 | 3 | 38 | 197 | 480 | 366 | 66,0 | 38 | 363 | 225 | 483 | 66,0 |
| 200 | 340 | 266 | 295 | 23 | 12 | 30 | 3 | 50 | 248 | 600 | 592 | 111,0 | 50 | 452 | 275 | 865 | 111,0 |
| 250 | 405 | 319 | 355 | 23 | 12 | 32 | 3 | 65 | 315 | 730 | 1065 | 196,0 | 65 | 535 | 325 | 1295 | 196,0 |
| 300 | 460 | 370 | 410 | 23 | 12 | 32 | 3 | 95 | 375 | 850 | 1553 | 302,0 | 95 | 635 | 375 | 2013 | 302,0 |
* - Размеры обратных клапанов на другие РN - по запросу
Фланцы оборудования выполнены согласно: EN 1092-2 – корпус А, С, Е; EN 1092-1 – корпус F
