Описание Genebre Обратного клапана дискового межфланцевого
Дисковый обратный клапан предназначен для применения в системах отопления и водоснабжения. Выполнен из высококачественной пищевой нержавеющей стали и рассчитан на давление перекачиваемой среды в 40 бар. Узнать о том, кто из Российских производителей способен заменить Danfoss, Вы сможете в статье на нашем сайте.Обратный клапан межфланцевый предназначен для установки между стандартными фланцами DIN PN-16/40 и ANSI 150, в вертикальном, горизонтальном или наклонном положении. Удачно продуманная конструкция обеспечивает минимальную потерю напора. Данные клапаны испанского производства являются надежными, долговечными и соответствуют всем европейским стандартам. Подробнее о высокоэффективном регуляторе давления воды АСТА Р05 читайте в нашей статье.
- Дисковый межфланцевый обратный клапан;
- Сделан из нержавеющей стали AISI 316;
- Диск из нержавеющей стали AISI 316;
- Пружина - нержавеющая сталь AISI 316;
- Небольшие размеры;
- Может быть установлен между фланцами DIN PN-16/40 и ANSI 150;
- Возможeн монтаж в вертикальном, горизонтальном и наклонном положениях;
- Расстояние между фланцами согласно норме EN 558-1 S.49;
- Макc.рабочее давление 40/25 Kg/cm2;
- Минимальная потеря напора;
- Рабочая температура: -20ºC +240ºC.
|
№ |
Наименование |
Материал |
Обработка поверхности |
|---|---|---|---|
| 1 | Корпус | Нерж. Сталь AISI 316 |
Дробеструйная обработка + кислотная очистка поверхности металла |
| 2 | Диск | Нерж. Сталь AISI 316 | |
| 3 | Пружина | Нерж. Сталь AISI 316 | Дробеструйная обработка +кислотная очистка поверхности металла |
| 4 | Стопор пружины | Нерж. Сталь AISI 316 | |
| 5 | Болт | Нерж. Сталь AISI 304 |
|
Модель |
Размер |
DN |
PN |
D |
А |
В |
L |
Вес (кг) |
|---|---|---|---|---|---|---|---|---|
| 2415 04 | 1/2" | 15 | 40 | 39 | 34 | 15 | 16 | 0.085 |
| 2415 05 | 3/4" | 20 | 40 | 46 | 41 | 20 | 19 | 0.122 |
| 2415 06 | 1" | 25 | 40 | 54 | 49 | 25 | 22 | 0.198 |
| 2415 07 | 1 1/4" | 32 | 40 | 70 | 62 | 32 | 28 | 0.38 |
| 2415 08 | 1 1/2" | 40 | 40 | 81 | 71 | 40 | 32 | 0.52 |
| 2415 09 | 2" | 50 | 40 | 94 | 85 | 48 | 40 | 0.775 |
| 2415 10 | 2 1/2" | 65 | 40 | 113 | 102 | 62 | 46 | 1.24 |
| 2415 11 | 3" | 80 | 40 | 132 | 123 | 75 | 50 | 1.865 |
| 2415 12 | 4" | 100 | 40 | 150 | 140 | 95 | 60 | 2.65 |
| 2415 13 | 5" | 125 | 25 | 187 | 177 | 118 | 90 | 5.5 |
| 2415 14 | 6" | 150 | 25 | 217 | 205 | 140 | 106 | 8.3 |
| 2415 16 | 8" | 200 | 25 | 274 | 261 | 185 | 140 | 16.1 |

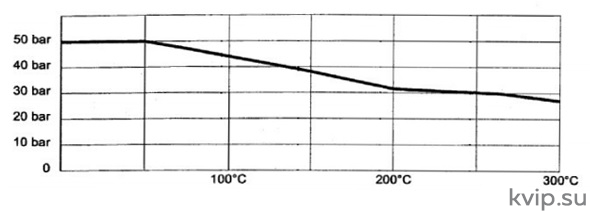

График давление-температура (размеры ОТ DN-15 ДО DN-100)
.jpg "график ДАВЛЕНИЕ-ТЕМПЕРАТУРА (РАЗМЕРЫ ОТ DN-15 ДО DN-100)")

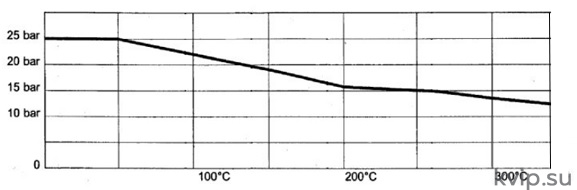

График давление-температура (размеры ОТ DN-125 ДО DN-150)
.jpg "ГРАФИК ДАВЛЕНИЕ-ТЕМПЕРАТУРА (РАЗМЕРЫ DN-125 И DN-150)")
Диаграмма потери напора (H20 – 20ºC Горизонтальный поток)
