Регулирующие клапаны Spirax Sarco KB51 и KC51

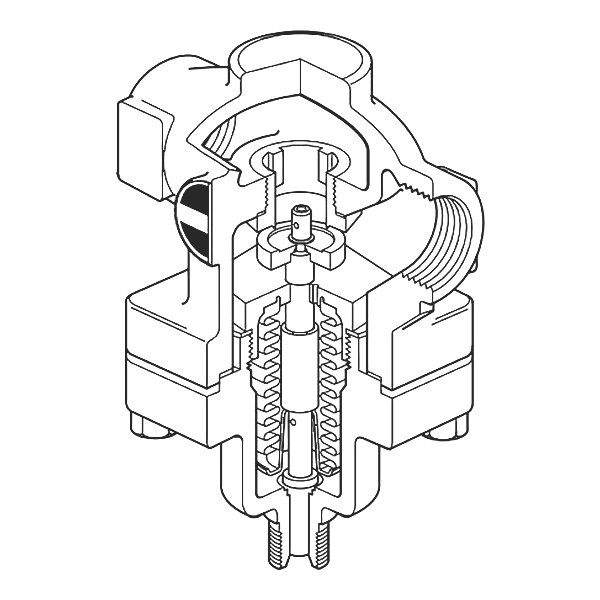

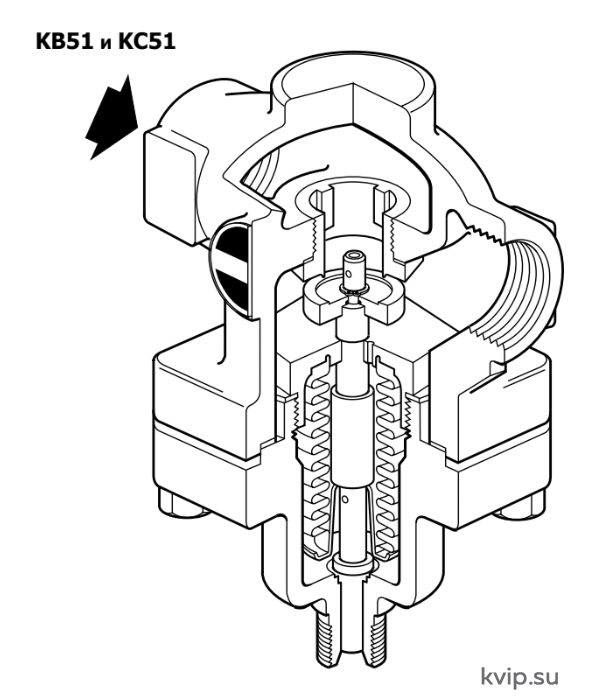

Регулирующие клапаны KB51 и KC51 предназначены для регулирования расхода пара, воды и других нейтральных жидкостей, и газов. Клапаны приводятся в действие термостатами типа SA. Также клапаны могут оснащаться электроприводами серии EL7200.Принцип работы регулирующего клапана
Поставляемые типы
|
Поставляемые типы
|
|
|
KA51 |
Нормально открытый |
|
KB51 |
Нормально открытый с сильфоном из фосфористой бронзы |
|
KC51 |
Нормально открытый с сильфоном из нержавеющей стали |
|
Прим.: Уравновешивающий сильфон позволяет использовать клапан на больших перепадах давления. |
|
DN и соединения
KB51: 1", 1¼", 1½" и 2"KC51: 1½" и 2".
Резьба BSP (BS 21 параллельная) или NPT.

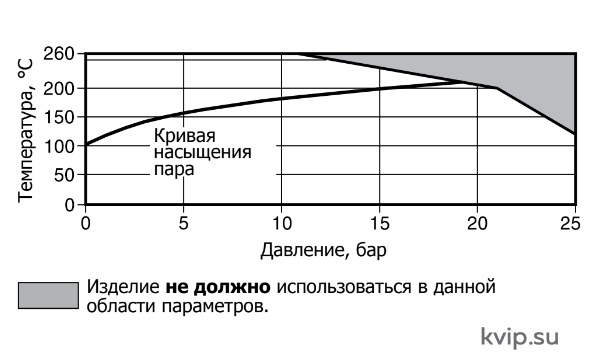

Pабочий диапазон
| Корпус соответствует нормали | PN25 |
| Максимальное расчетное давление | 25 бар при 260°C |
| Максимальное рабочее давление на насыщенном паре | 18.6 бар |
| Максимальная расчетная температура | 260°C при 10.5 бар |
| Минимальная расчетная температура | -10°C |
| Максимальная рабочая температура | 260°C при 10.5 бар |
| Минимальная рабочая температура | 0°C |
| Прим.: При более низких температурах проконсультируйтесь со специалистами Spirax Sarco. | |
| Максимальный перепад давления, бар |
DN |
1" | 1V1" | 1V2" |
2" |
| KB51 | 10.0 | 9.0 | 8.2 | 6.9 | |
| KC51 | - | - | 16.0 | 13.8 | |
| Давление холодного гидроиспытания | 38 бар | ||||

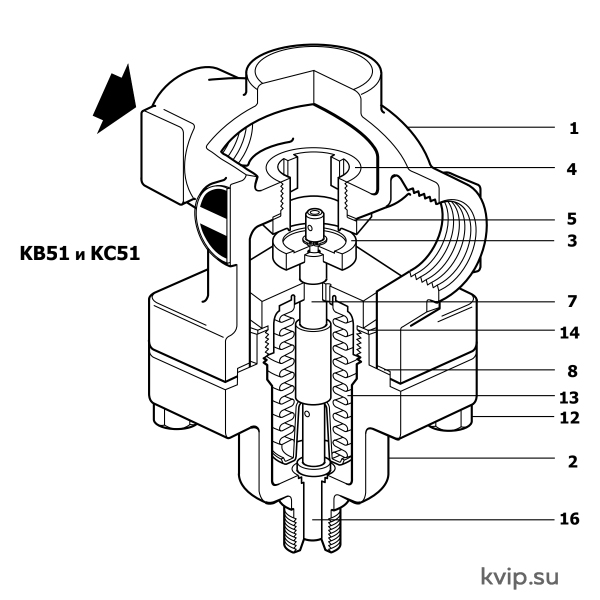

Материалы
|
№ |
Деталь |
Материал |
|||
|
1 |
Корпус |
Бронза |
CC 491 KM
|
||
|
2 |
Крышка |
KB51 и |
1½" KC51 |
Бронза |
CC 491 KM
|
|
KC51 |
2” |
Сталь |
EN 10213 GP240 GH+N
|
||
|
3 |
Плунжер |
Нерж. сталь |
BS 970 431 S 29 |
|
|
|
4 |
Седло |
Нерж. сталь |
BS 970 431 S 29 |
|
|
|
5 |
Прокладка седла |
Сталь |
BS 1449 CS 4
|
||
|
Графит армированный |
|
||||
|
6 |
Пружина |
Нерж. сталь |
|
BS 2056 302 S 26
|
|
|
7 |
Шток |
KB51 |
Латунь |
BS 2874 CZ 121
|
|
|
KC51 |
Нерж. сталь |
BS 970 321 S20
|
|||
|
8 |
Прокладка крышки |
Графит армированный |
|
||
|
12 |
|
Шпильки |
Сталь |
BS 4439 Gr. 8.8
|
|
|
Гайки |
Сталь |
BS 3692 Gr. 8
|
|||
|
13 |
Сильфон |
KC51 |
Нерж. сталь |
AISI 316L
|
|
|
14 |
Прокладка сильфона |
Графит армированный |
|
||
|
16 |
Толкатель |
Латунь |
BS 2874 CZ 121
|
||
Коэффициент Kv
|
DN |
1" |
1¼" |
1½" |
2" |
|
KB51 |
9.80 |
16.48 |
23.70 |
34.00 |
|
KC51 |
- |
- |
16.48 |
34.00 |
|
Для перевода: |
Cv (UK) = Kv x 0.963 |
Cv (US) = Kv x 1.156 |
||
Пропускная способность
Для насыщенного пара см. TI-GCM-08.Для воды см. TI-GCM-09.

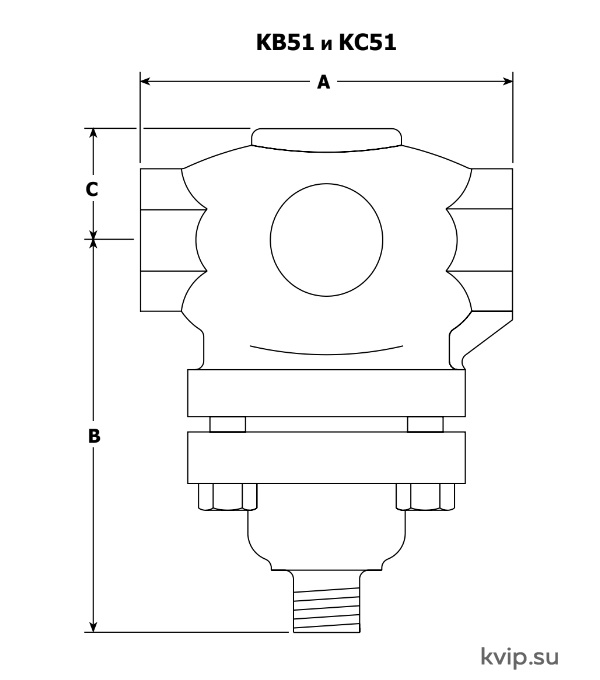

Размеры и вес (ориентировочные), в мм и кг
|
DN |
KB51 |
KC51 |
Вес |
|||
|
|
B |
B |
B |
C |
KB51 |
KC51 |
|
1" |
107 |
138 |
- |
51 |
4.17 |
- |
|
1¼" |
110 |
152 |
- |
51 |
7.00 |
- |
|
1½" |
110 |
152 |
152 |
62 |
8.32 |
8.32 |
|
2" |
110 |
152 |
189 |
71 |
10.30 |
10.60 |
Информация о безопасности, монтаже, обслуживании
Полная информация содержится в Паспорте (Руководстве по монтажу и эксплуатации) IM-S21-01 поставляемом с каждым изделием.Как заказать

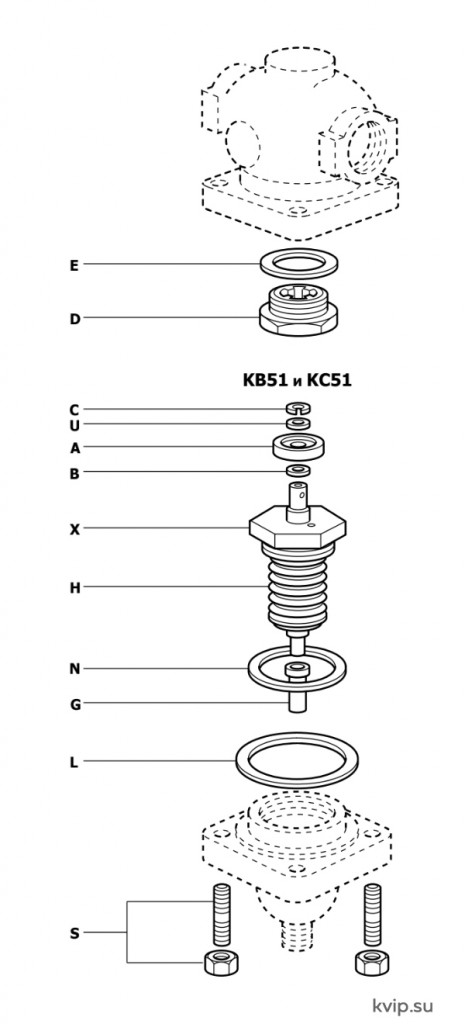

Пример: Регулирующий клапан KB51, 1¼", резьба BSP.Запасные части
Поставляемые запасные части изображены сплошными линиями.Детали, изображённые пунктирными линиями, как запасные не поставляются.
|
KB51 и KC51 |
|
|
Седло в сборе (без сильфона и штока) |
A, B, C, D, E, L, U, G |
|
Сильфон и шток в сборе |
G, L, N, H |
|
Комплект прокладок |
B, C, E, L, U |
Как заказать
При заказе используйте описание из таблицы и указывайте тип клапана и его DN.Пример: Седло в сборе для клапана KB51, 1¼".
