Spirax Sarco BT1050 контроллер нижних продувок котлов

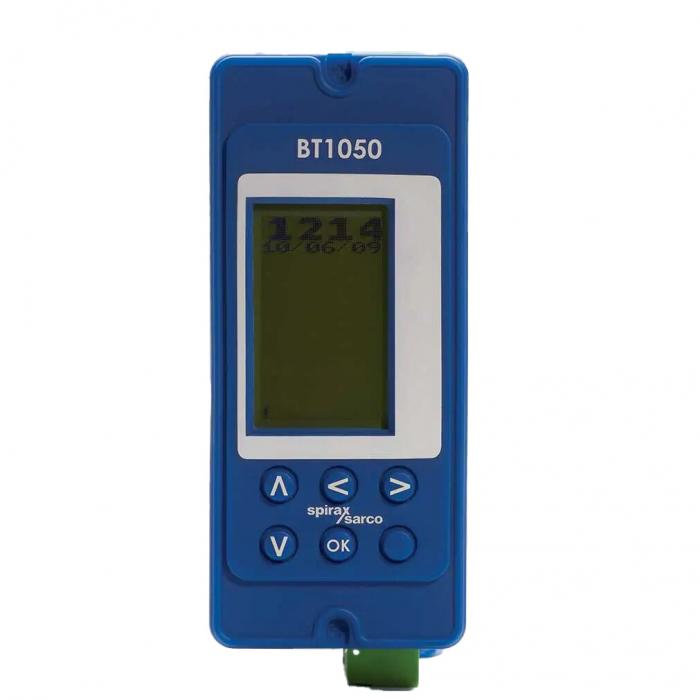

Контроллер нижних продувок котлов BT1050

BT1050 представляет собой программируемый контроллертаймер предназначенный для управления интервалами продувки паровых котлов, а также их продолжительностью. В соответствие с заданной программой контроллер отрывает клапан нижней продувки котла, позволяя шламу, находящемуся в нижней части барабана быть удалённым.

BT1050 имеет три независимых таймера. Это позволяет программировать разные по длительности продувки или разный режим продувок в разные дни недели. В один день может быть проведено до трех продувок. Кроме этого имеется функция выбор приоритетного для продувки котла.

Контроллер предназначен для монтажа на DIN рейку или в панель приборов. Напряжение питания от 99 до 264 В.

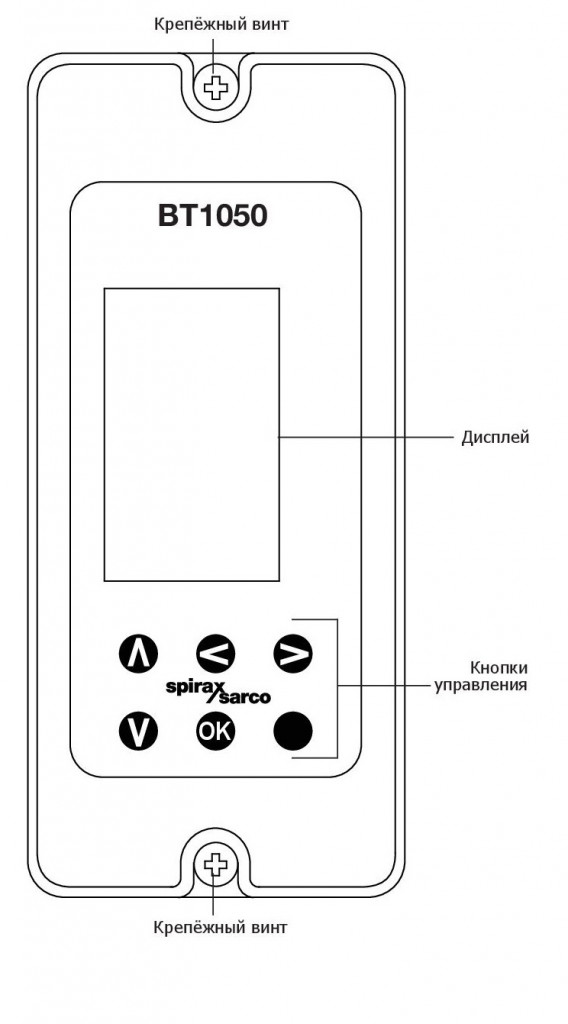

На передней панели контроллера находятся пят кнопок управления и жидкокристаллический дисплей.

Контроллер имеет функцию диагностики и тестирования.

Через ИК-порт BT1050 может обмениваться информацией с другими контроллерами. Контроллер может использоваться как ведущее или ведомое устройство, а также передавать информацию по 2-х или 4-х проводному каналу EIA/TIA-485.

До девяти BT1050 могут работать вместе, обеспечиваю поочерёдные продувки девяти котлов.

Одобрения

Изделие соответствует нормам и требованиям Electromagnetic Compatibility Directive 2004/108/EC.
ВТ1050 предназначен для промышленного применения - Class A Environments. Изделие полностью аттестовано по EMC зарегистрировано под номером UK Supply BH BT1050 2008.
ВТ1050 соответствует требованиям следующих стандартов, предъявляемым к низковольтовому оборудованию: - EN 61010-1:2001 Оборудования для систем измерения и контроля, а также лабораторного применения.
ВТ1050 внесён в лист UL.

Основные характеристики:

• Нижняя продувка котлов по времени.
• Три независимо программируемых таймера.
• Простая настройка и запуск в работу.
• Питание: 99 - 264 В.
• Функция контроля одновременных продувок котлов.
• Функция предупреждения об открытом клапане продувки.

Технические данные контроллера ВТ1050

Питание	Напряжение	от 99 до 264 В пер. тока 50/60 Гц
Энергопотребление	7,5 Вт (максимум)
Условия эксплуатации	Общее	Только для использования в помещениях
	Высота над уровнем моря	до 2000 м
	Темп-ра окружающего воздуха	0 - 55°C
	Макс. относительная влажность	80% при 31°C с линейным уменьшением до 50% при 40°C
	Категория	III
	Степень загрязнения окружающего воздуха	2 (стандартная установка)
		3 (при установке в защитном кожухе) - Минимум IP54 или UL50 / NEMA Type 3, 3S, 4, 4X, 6, 6P или 13.
	Исполнение корпуса (только передняя панель)	NEMA тип 4 (только UL) и IP65
	LVD (безопасность)	Электрическая EN 61010-1
		UL61010-1
		CAN/CSA C22.2 No. 61010-1
	Помехоустойчивость	Для промышленного применения
	Материал корпуса	Поликарбонат
	Передняя панель	Материал - Силиконовая резина, 60 shore.
	Олово/свинец (60/40%)
Питание и кабели от датчика	Клеммные разъёмы	Винтовой. Внимание: Использовать только с соединителями Spirax Sarco.
	Сечение	от 0,2 мм² (24 AWG) до 2,5 мм² (12 AWG).
	Длина наконечника	5 - 6 мм
Соединения кабелей
Датчик положения и цеписоединения с другими контроллерами	Тип	Высокотемпературный
	Тип защиты	Экранированный
	Число жил	2
	Сечение	1 – 1,5 мм² (18 - 16 AWG)
	Максимальная длина	100 м
	Рекомендуемый тип	Prysmian (Pirelli) FP200, Delta Crompton Firetuf OHLS
RS485	Тип	Витая пара для EIA RS485
	Тип защиты	Экранированный
	Число жил	2 или 3
	Сечение	0,23 мм² (24 AWG)
	Максимальная длина	1200 м
	Рекомендуемый тип	Alpha wire 6413 или 6414
Вход
Датчик положения	Максимальное напряжение	32 В пост. тока (без нагрузки, разомкнутая цепь)
	Максимальный ток	3 мA пост. ток (замкнутая цепь)
Соединениес другимиконтр-ми	Максимальное напряжение	32 В пост. тока (без нагрузки, разомкнутая цепь)
	Макс. снижение напряжение	0,25 В пост. тока
	Максимальный ток	1,5 мA пост. ток
RS485	Тип	RS485 4 провода или 2-провода полудвойных
	Протокол	Modbus RTU
	Изоляция	60 В пер./пост. тока
	Нагрузка приёмника	1/8 (256 устройств - максимум)
	Выход	До 10 пакетов/сек.
Батарея часов и календаря	Тип	AA (PCB tagged) Lithium Thionyl Chloride (содержания лития 0,65г)
	Срок хранения	10 лет - при выкл. батарее и темп. окружающего воздуха: 25°C
	Срок службы	10 лет - при включённом питании 35 часов в неделю и темп. окружающего воздуха:55°C
ИК-порт	Тип	ИК-порт - IrDA
	Символьная скорость	38400 бод
	Диапазон	10 cм
	Рабочий угол	15°
	Безопасность	EN 60825-12: 2007 Безопасность устройств имеющих лазерное излучение - не превышает пределов (AEL) по Классу 1
Выходы: Реле	Контакты	2 x однополюсных реле (SPCO)
	Voltage ratings (maximum)	250 В
	Нагрузка	Резистивная3 А при 250 В
		Индуктивная 1 А при 250 В
	Нагрузка электродвигателя пер. тока	1/4HP (2,9 А) при 250 В
		1/10HP (3 А) при 120 В
	Пилотная нагрузка	C300 (2,5 А) - контур управления/соленоид
	Срок службы (электрика)	3 x 105или больше в зависимости от нагрузки
	Срок службы (механика)	30 x 106
