Описание

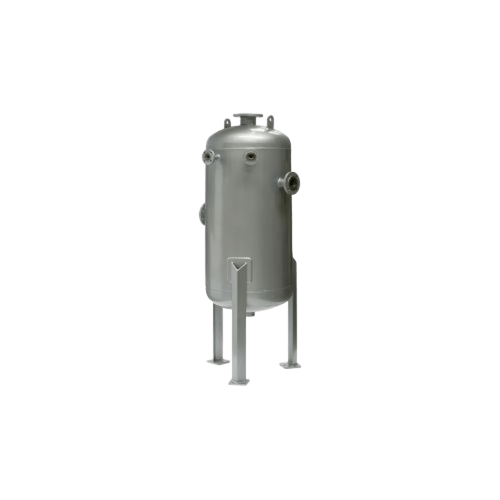

Емкость для продувок котлов типа BDV60 специально спроектированы для сброса котловой воды от:
- Cистем нижних продувок котлов (ручных и автоматических);
- Систем верхних продувок котлов;
- Выносных камер датчиков уровня;
- Систем рекуперации тепла и пр.
Емкости типа BDV60 соответствуют европейским директивам 97/23/EC.
Выбор
Выбор емкостей для продувок основан на количестве продувочной воды и количестве образующегося пара вторичного вскипания.
На выбор могут влиять следующие факторы:
- Давление в котле;
- Количество котлов;
- Длительность продувок;
- DN линий продувки;
- Длина линий продувки между котлом и сепаратором;
- Режим продувки.
Для ниже приведенного примера эквивалентная длина продувочной линии составляет не менее 7 м.
При определении эквивалентной длины линии продувки к длине прямых участков самой линии должны быть добавлены длины, соответствующие установленным на линии клапанам и фиттингам. См. Taблицу 1 .
Taблица 1 Эквивалентная длина линии
|
DN линии |
25 мм (1") |
32 мм (1 1/4") |
40 мм (1 1/2") |
50 мм (2") |
|---|---|---|---|---|
|
Фиттинги |
Эквивалентная длина в метрах |
|||
|
Изгиб трубы |
0,5 | 0,7 | 0,8 | 0,9 |
|
Коллектор |
1,1 | 1,5 | 1,7 | 2,2 |
| Седельный клапан | 9,6 | 12,2 | 13,9 | 17,8 |
|
Обратный клапан |
3,6 | 4,3 | 5,0 | 6,3 |
|
Клапан продувки |
0,3 | 0,4 | 0,4 | 0,5 |
Из Taблицы 1 видно, что на практике эквивалентная длина линии продувки редко бывает менее 7 м.
Если эквивалентная длина линии продувки менее 7 м, перед использованием Taблицы 2 умножьте давление в котле на коэффициент 1,15.
Taблица 2 Выбор емкости
|
Размер линии |
25 мм (1") |
32 мм (1 1/4") |
40 мм (1 1/2") |
50 мм (2") |
|---|---|---|---|---|
|
Давление в котле в бар |
Сепаратор BDV60/_ |
|||
|
5,5 |
3 | 3 | 3 | 4 |
|
7,6 |
3 | 3 | 4 | 5 |
| 8,3 | 3 | 4 | 4 | 6 |
|
10,3 |
3 | 4 | 5 | 6 |
|
12,1 |
4 | 4 | 5 | 8 |
| 17,2 | 4 | 5 | 6 | 8 |
| 20,7 | 5 | 6 | 8 | 10 |
| 24,1 | 5 | 6 | 8 | 10 |
| 27,6 | 6 | 8 | 8 | 12 |
Режим продувки:
- Типичная длительность нижней продувки котла составляет 5 секунд;
- Снижение уровня воды от нормального до первого нижнего уровня срабатывания сигнализации;
- Продувка выносных камер системы контроля уровня в котле и водомерных стекол;
- Автоматическая непрерывная продувка котла по солесодержанию.
Выбор емкости (Taблица 2) приведен для продувок длительностью не более 20 секунд в емкость с холодной водой (от 15°C дo 20°C).
Если длительность продувок будет выше, это может привести к возникновению большого количества пара вторичного вскипания, который будет выходить через вентиляционную трубу. Кроме этого, длительные продувки могут привести к сливу горячей воды в канализацию, что запрещено.
Все емкости, применяемые для нескольких котлов или где частота продувок превышает значения, указанные в документах PM60 или PM5, должны оснащаться системой охлаждения сливаемой воды.
Taблица 3 Выбор вентиляционной головки
Прим.: Выбор вентиляционной головки зависит от типа
| Для BDV60 /3 | Выбираем VHТ4 |
| Для BDV60 /4 | Выбираем VHТ4 |
|
Для BDV60 /5 |
Выбираем VHТ6 |
|
Для BDV60 /6 |
Выбираем VHТ6 |
| Для BDV60 /8 | Выбираем VHТ8 |
| Для BDV60 /10 | Выбираем VHТ8 |

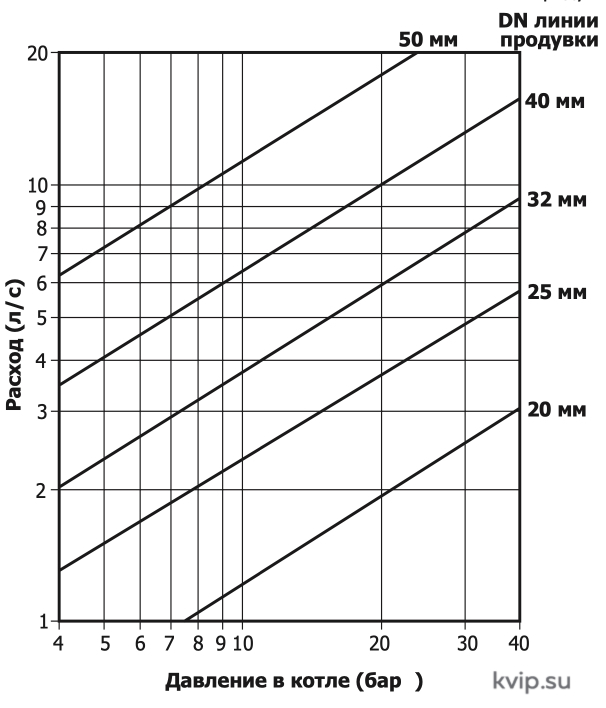

График 1 Количество продувочной воды
По данному графику можно найти расход в литрах в секунду. После нахождения расхода умножьте его на длительность продувки в секундах и получите максимальный объем продувочной воды.

Как выбрать сепаратор:
Шаг 1. Используя Taблицу 1, определите эквивалентную длину линии продувки.
Шаг 2. Используя Taблицу 2, определите размер емкости. Помните, что если эквивалентная длина, полученная в Шаге 1 менее 7 м, умножьте давление в котле на коэффициент 1,15.
Если емкость будет использоваться при условиях, оговоренных выше, перейдите к Шагу 4.
Шаг 3. Используя Taблицу 4, которая содержит данные о размерах емкостей, определите объём воды в сепараторе.Этот объём должен быть как минимум в 2 раза больше объема максимальной продувки, который обычно бывает при сбросе воды от 1-ой нижней до 2-ой нижней сигнализации. Если этот объем неизвестен восполь- зуйтесь Графиком 1.
Если оказалось что объем воды в сепараторе не- достаточен, выберите большую емкость.Шаг 4. С помощью Taблицы 3, выберите подходящую вентиляционную головку.
Теперь выбор окончен.
Пример выбора:
Для котла работающего на давлении 10 бар и имеющего линию продувки DN40 длиной не менее 7 м по Taблице 2, выбираем емкость BDV60 / 5.

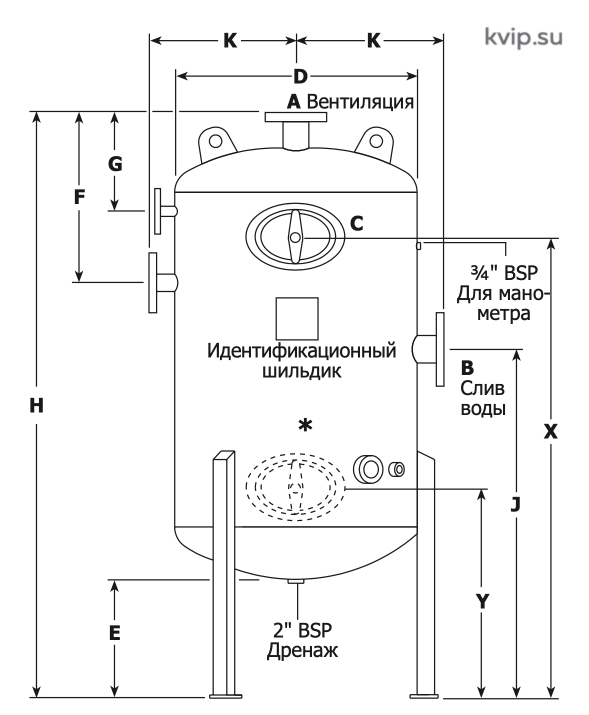

По Taблице 3 выбираем вентиляционную головку VHТ6.Taблица 4 Размеры, соединения, вес и объём (ориентировочные), в мм, кг и литрах
| Тип емкости | BDV60 /3 | BDV60 /4 | BDV60 /5 | BDV60 /6 | BDV60 /8 | BDV60 /10 | |||
|---|---|---|---|---|---|---|---|---|---|
|
Размеры |
A | Фланцы PN16 | 100 | 100 | 150 | 150 | 200 | 200 | |
| B | Фланцы PN16 | 80 | 80 | 100 | 100 | 150 | 150 | ||
|
C |
Овальный инспекционный люк |
Высота (внутр.) | 100 | 100 | 100 | 100 | 100 | 100 | |
| Ширина (внутр.) | 150 | 150 | 150 | 150 | 150 | 150 | |||
| D | 460 | 610 | 765 | 915 | 1205 | 1500 | |||
| E | 400 | 400 | 400 | 400 | 400 | 400 | |||
| F | 500 | 540 | 580 | 630 | 705 | 770 | |||
| G | 310 | 350 | 390 | 440 | 525 | 590 | |||
| H | 1830 | 1910 | 1995 | 2095 | 2240 | 2370 | |||
| J | 1080 | 1125 | 1165 | 1215 | 1290 | 1355 | |||
| K | 330 | 405 | 485 | 560 | 705 | 850 | |||
| X | 1080 | 1120 | 1163 | 1568 | 1612 | 1676 | |||
| Y | - | - | - | 864 | 962 | 1026 | |||
|
Количество опор |
3 | 3 | 3 | 3 | 3 | 3 | |||
|
Вес |
Пустой | 185 | 220 | 275 | 392 | 480 | 892 | ||
|
Полный (для гидр. испыт.) |
370 | 570 | 825 | 1267 | 2090 | 3567 | |||
|
Объем воды - рабочее заполнение |
92 | 175 | 275 | 437 | 805 | 1337 | |||
Ограничение применения
Внимание
В соответствии с требованиями директив HSE Guidance Note PM60 давление внутри емкости не должно превышать 0,35 бар.
| Корпус соответствует нормали | PN16 |
| Maксимальное допустимое давление | 7 бар при 171°C |
| Maксимальная допустимая температура | 171°C при 7 бар |
| Mинимальная допустимая температура | 0°C |
| Maксимальное рабочее давление (в соотв. с PM60) | 0,35 бар |
| Maксиммальная рабочая температура (в соотв. с PM60) | 109°C |
| Mнимальное рабочее давление | 0°C |
| Давление холодного гидроиспытания | 10 бар |
Информация о безопасности монтаже и обслуживании

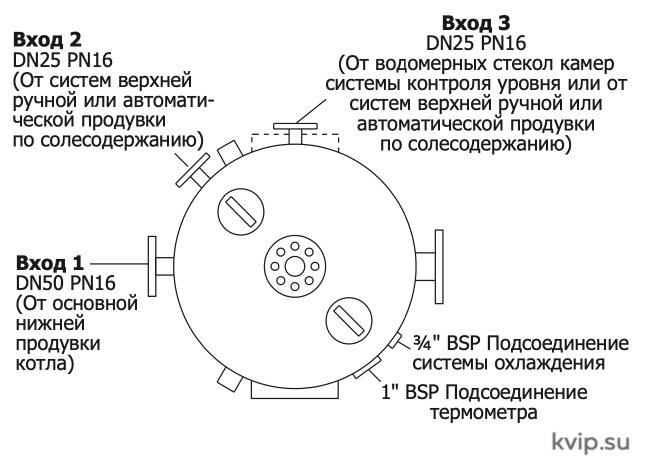

Прим.: Емкости BDV60/6, BDV60/8 и BDV60/10 имеют два инспекционных люка, расположенный с противоположных сторон. Остальные емкости имеют один люк, расположенный как показано на рисунке.
Замечание по эксплуатации: Емкость должна осушаться каждые 6 месяцев работы для слива из него воды и грязи. Перед пуском в работу емкость необходимо заполнить свежей водой.
Каждые 14 месяцев емкость должна быть осмотрена лицами, уполномоченными в принятии решения о её дальнейшей эксплуатации.
Запасные части: Прокладки инспекционных люков.
