Spirax Sarco CP42 датчик проводимости

Описание

1. Информация по безопасности

Необходимо соблюдать национальные или местные правила по обеспечению безопасности при работе с электрооборудованием.

Безопасная работа изделия зависит от правильной установки, настройки и обслуживания квалифицированным персоналом в соответствие с данным руководством.

Использование изделия для других целей или установка не в соответствие с данным руководством может привести к его повреждению, а также создать опасность для обслуживающего персонала.

1.1 Внимание

Емкостной датчик-сигнализатор уровня LP21 производства компании Spirax Sarco предназначен для использование вместе с предусилителем РА420 и контроллерами Spirax Sarco. Использование с другими контролерами может потребовать дополнительной защиты питания.

• Проверьте что оборудование может использоваться с данной средой;
• Проверьте соответствие материалов изделия максимально возможным значениям температуры и давления. При необходимости используйте системы защиты, предотвращающие возможность использования оборудования при параметрах, превышающих расчетные;
• Определите направление движения среды;
• Оборудование не должно подвергаться воздействию внешних механических сил, связанных с расширением трубопроводов и т. п.;
• Снимите транспортные заглушки.

1.2 Взрывоопасные жидкости и газы

Будьте особенно осторожны при возможном нахождении в трубопроводах взрыво- и пожароопасных жидкостей и газов.

1.3 Пожаро- взрывоопасные зоны

Будьте внимательны при проведении сварочных и других работ в пожаро- взрывоопасных зонах, зонах с возможными утечками кислорода, опасных газов, зонах с высокими температурами, сильным шумом, движущимися механизмами.

1.4 Системы под давлением

Перед обслуживанием клапана с электроприводом убедитесь, что давление в системе сброшено до атмосферного. При необходимости используйте специальные вентили для сброса давления типа ВDV (см. отдельную литературу). Убедитесь, что давление сброшено даже если манометр показывает ноль.

1.5 Тeмпература

Перед обслуживанием дайте оборудованию остыть до температуры окружающего воздуха.

1.6 Инструменты и запчасти

Используйте только пригодный инструмент и оригинальные запчасти.

1.7 Защитная одежда

Во время работ по обслуживанию используйте специальную защитную одежду и защитные очки.

1.8 Допуск к работам

Работы по обслуживанию и ремонту должны проводиться только обученным квалифицированным персоналом. Работы должны проводиться только в соответствии с данным руководством.
Перед проведением работ персонал должен получить соответствующий допуск к такого вида работам.

1.9 Подъём тяжестей

Там где вес поднимаемого оборудования превышает 20 кг рекомендуется использовать соответствующее подъемно-транспортное оборудование.

1.10 Утилизация

Утилизация изделий (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. No 96 - Ф3 "Об охране атмосферного воздуха" (с изменениями от 13.07.2015 N 233-ФЗ), от 24 июня 1998 г. No 89-ФЗ (с изменениями от 31.12.2017 N 503-ФЗ) "Об отходах производства и потребления", от 10 января 2002 No 7-ФЗ «Об охране окружающей среды» (с изменениями от 31.12.2017 N 503-ФЗ, с изм., внесенными Постановлением Конституционного Суда РФ от 05.03.2013 N 5-П), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

Материал PTFE:

• Материал должен утилизироваться в соответствии с нормами и правилами, существующими в вашей стране.
• PTFE должен содержаться в отдельных мусорных контейнерах, не перемешиваться и не утилизироваться с другими отходами.

2. Общая информация об изделиях

2.1 Назначение

CP42 применяется для измерения электрической проводимости воды, пропорциональной общему солесодержанию (TDS). Обычно это используется на паровых котлах, где требуется обеспечить продувку котла и поддерживать солесодержание котловой воды на определённом уровне.

2.2 Описание

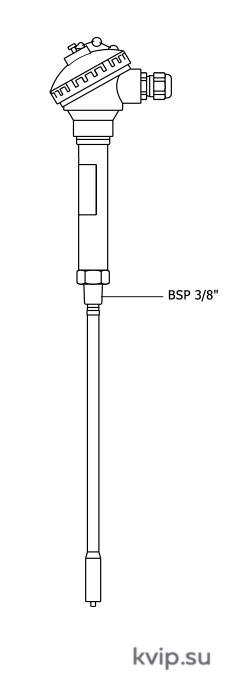

Датчик проводимости CP42 поставляется со стержнями различной длины, которые могут быть подрезаны до нужного размера. датчик имеет конусную резьбу 3/8" BSP для монтажа в специальное колено или непосредственно в фланец или бобышку, установленные на котле.

CP42 имеет встроенный датчик температуры и может использоваться с контроллером BCR3250 который оснащен функцией автоматической очистки датчика, которая позволяет сбросить накипь и грязь, осаждающиеся на стержне датчика. Внимание: Данная функция не заменяет необходимость соответствующей химической обработки питательной воды котла. Если на стержне датчика образуется накипь, то она также образуется и на внутренних поверхностях котла. Это дает повод проверить качество водоподготовки и при необходимости обратиться к специалистам в этой области.

2.3 Длины стержней датчиков, в мм

300, 500, 1000 и 1500

Прим.: Датчики со стержнем 1000 мм могут монтироваться только вертикально.

2.4 Ограничения применения

2.5 Технические данные

3. Указания по монтажу

Датчики CP42 поставляются со стержнями длиной 300, 500, или 1000 мм, которые не могут быть подрезаны до требуемой.

Датчики со стержнями 300 и 500 мм могут монтироваться как вертикально, так и горизонтально.

ВНИМАНИЕ: Датчики со стержнем 1000 мм могут монтироваться только вертикально.

ВНИМАНИЕ: Не устанавливайте датчик на улице без специальной защиты.

ВНИМАНИЕ: Во время монтажа датчика давление в котле должно быть атмосферным. Желательно согласовать место установки датчика с производителем котла для определения наилучшего места замера уровня TDS.

Всегда монтируйте датчик

• В то место, где он сможет замерять истинное значение TDS;
• Как можно дальше от место подачи в котёл питательной воды;
• Как можно ближе к центральным осям котла во всех плоскостях. Это уменьшит риск нахождения датчика в области турбулентностей, а также в области с повышенным уровнем солесодержания в нижней части котла.

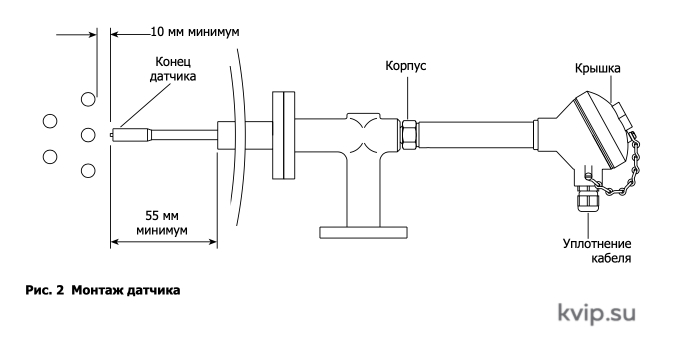

Внимание: Необходимо обеспечить минимальное расстояние 10 мм от конца датчика до котельных труб и других частей котла, а также обеспечить чтобы конец датчика входить в котёл не менее, чем на 55 мм. При вертикальной установке конец датчика должен быть погружен в котловую воду не менее, чем на 100 мм.

Как заказать

Используйте описание из таблицы и "Поставляемые запчасти" и указывайте тип привода.

Пример: Уплотнение шара и шока для шарового крана DN65 ABV21i.

3.2 Монтаж датчика:

• Проверьте состояние резьбы на датчике и ответной части (колено или котел);
• Накрутите на резьбу датчика три оборота (не больше) уплотнительной фторопластовой ленты.

  ВНИМАНИЕ: Не используйте много ленты и какие-либо уплотнительные пасты и компаунды;

• Для начала слегка вверните датчик рукой. Затяните датчик гаечным ключом. Не используйте разводной ключ;
• Мы не даем рекомендаций по моменту затяжки датчика, так как резьба конусная и усилие зависит от количества и типа уплотнительной ленты;
• Не затягивайте слишком сильно. Часть резьбы должна остаться видимой;
• Прим.: Шестигранник не должен касаться ответной части, так как слишком глубокое вкручивание конусной резьбы может повредить внутреннюю резьбу ней.

3.3 Замена датчика

ВНИМАНИЕ: Перед выкручиванием датчика убедитесь, что давление в котле сброшено до атмосферного:

• Используйте подходящий гаечный ключ, не используйте разводной ключ;
• Проверьте резьбу на датчике и на ответной части. Резьба может быть повреждена от чрезмерной затяжки или эффекта холодной сварки;
• Если с резьбой все в порядке, установите новый датчик на место;
• Убедитесь, что дренажные/вентиляционные отверстия чистые. Не закрывайте их.

4. Электрические подключения

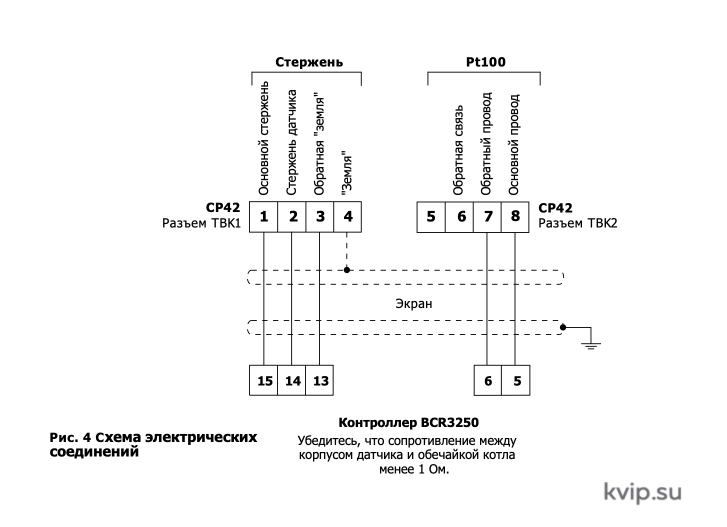

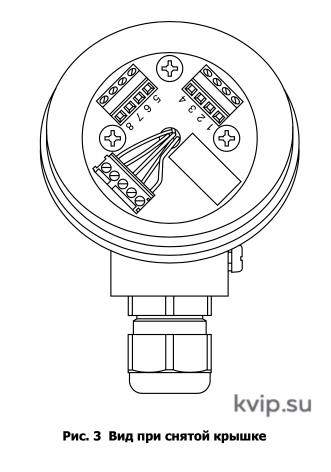

Подключение кабелей должно проводится в соответствии с действующими нормами и стандартами. Убедитесь, что длины кабеля хватает для свободного снятия клеммной коробки с датчика. Датчик поставляется с 8-ми штырьковым разъёмом, облегчающим монтаж.

Для подключения можно использовать 5-ми жильный, высокотемпературный, экранированный кабель с сечением жилы 0.5 мм2 с максимальной длиной: 10 м для 0 – 10 мкСм/cм и 30 м для 10 - 10000 мкСм/cм.

5. Обслуживание

Датчик не требует частого обслуживания. Рекомендуется раз в год снять проверить и очистить датчик.

Также рекомендуется если контроллер указывает на неисправность в течение более 12 часов снять, проверить и очистить датчик.

Если на стержне начнет образовываться накипь, то она обычно удаляется при помощи автоматческой системы очистки. Однако данная функция не заменяет необходимость соответствующей химической обработки питательной воды котла.

Очистка стержня

Очистка стержня датчика - Для очистки используйте мягкую ткань, смоченную деионизированной водой или изопропиловым спиртом. Не используйте другие материалы, который могут повредить стержень датчика, это приведет к потере гарантии!
Внимание: Датчик не имеет разбирающихся элементов и любая попытка разобрать его может привести к поломке.

Снимите датчик и очистите его при помощи влажной ткани. Для очистки от твердых отложений может использоваться наждачная бумага (600 ед. и более). Не используйте абразивы для очистки других элементов. При обнаружении коррозии замените датчик.

При монтаже в качества уплотнителя резьбы используйте фторопластовую ленту.

6. Запасные части

Запасные части не поставляются.

7. Диагностика работы

В основном, все проблемы после монтажа связаны с неправильным подключением электрических кабелей, поэтому проверьте правильность соединения датчика с контроллером.

Проверка датчика с использованием контроллера:

Контроллеры BCR3150 и BCR3250 имеют функцию проверки датчиков их без демонтажа с котла. Проверка может быть проведена путем расчёта "постоянной датчика".
У нормально работающего датчика его эта величина должна находится в диапазоне от 0.2 до 0.6. См. руководство по монтажу и эксплуатации на контроллер.

Проверка датчика с использованием прибора MS1:

Датчик можно проверить с помощью портативного датчика проводимости MS1.

Основной стержень:

• Отсоедините 8-ми штырьковый разъем TBK1;
• Присоедините MS1 к клеммам 1 и 3;
• Рассчитайте "постоянную датчика", используя инструкцию на MS1. У нормально работающего датчика его "постоянная" должна находится в диапазоне от 0.2 до 0.6. Большее значение говорит о том, что на датчике имеется накипь.

Стержень датчика:

• Присоедините MS1 к клеммам 2 и 3.
  У нормально работающего датчика его "постоянная" должна находится в диапазоне от 0.2 до 0.6. Значение до 0.8 приемлемо.

Датчик температуры Pt100:

• Питание должно быть отключено;
• Замерьте сопротивление между контактами 7 и 8 на разъёме TBK1. Можно использовать обычный мультиметр. Сопротивление должно быть в диапазоне от 100 Ом (0°C) до 168 Ом (180°C). Проверьте внутренние перемычки. Контакт 3 должен соединяться с "землей".

Внимание: Не пытайтесь разобрать CP32. Никаких запасных частей к самому датчику нет.
