Описание АСТА В01 стекла смотрового:
Стекло смотровое АСТА серии В01, служит для визуального контроля за исправностью конденсатоотводчиков. Использование стекла позволяет своевременно выявить неисправность конденсатоотводчика, произвести ремонт или замену, предотвращая попадание пролетного пара в линию возврата конденсата (повышенный расход топлива для парового котла). Устанавливается за конденсатоотводчиком. О том, как выбрать конденсатоотводчик читайте в статье на нашем сайте.Рабочая среда АСТА В01 стекла смотрового:
В конденсатных линиях за конденсатоотводчиками. Подробнее о том, как обозначается конденсатоотводчик на схеме, читайте в статье на нашем сайте.Спецификация материалов АСТА В01 стекла смотрового:
| № | Наименование | Материалов |
|---|---|---|
| 1 | Корпус | Сталь 20 |
| 2 | Крышка | Сталь 20 |
| 3 | Стекло | Боросиликат |
| 4 | Уплотнение | Графлекс |
| 5 | Болт | Сталь, цинк |
| 6 | Шайба | Сталь, цинк |
| 7 | Гайка | Сталь, цинк |
Основные свойства АСТА В01 стекла смотрового:
Температуры: -10°С до +280°С;Давление: PN 16-25;
Типоразмеры: G 1/2” – 1”, DN 15-200;
Исполнение: Резьбовое или фланцевое по ГОСТ.

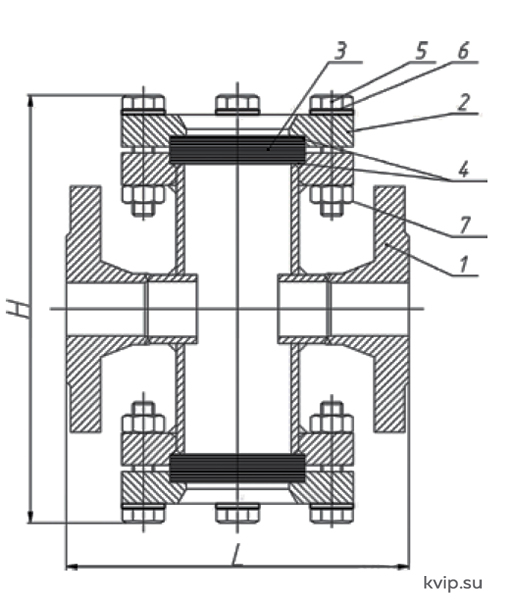

Габаритные размеры АСТА В01 стекла смотрового:
%20стекло%20смотровое_Р1.jpg "АСТА В01 G 12” – 2”(DN 15-200) стекло смотровое_Р1")
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 175 | 200 | 200 | 200 | 295 | 295 | 370 | 370 | 370 | 450 | 450 | 520 |
| H | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
Маркировка АСТА В01 стекла смотрового:
|
|
Аста |
|
B01 | - | 25 | - | 16 | - | 03 | - | 200 | - | Ф |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Марка | Аста |
|
|
|
|
|
|
|
|
|
|
|
|
| Тип | B01 |
|
|
|
|
|
|
|
|
|
|
||
| Условный диаметр(DN)мм | - | ... |
|
|
|
|
|
|
|
|
|||
| Условное давление (PN), бар |
|
|
|
|
|
|
|
|
|||||
| Материал корпуса |
|
|
|
|
|
|
|||||||
| GP-240-GH (углеродистая сталь, максимум PN=40 бар) | - | 03 |
|
|
|
|
|||||||
| 1.4408 (нержавеющая сталь) | - | 04 |
|
|
|
|
|||||||
| Температурное исполнение, °С | - | ... |
|
|
|||||||||
| Тип присоединения |
|
|
|||||||||||
| Фланцевое | - | Ф | |||||||||||
| Приварное | - | С | |||||||||||
| Резьбовое | - | Р | |||||||||||
