Описание ADCA DW40S (DN15 – DN25) стекла смотрового двухстороннего
Для контроля за исправной работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в линию возврата конденсата (повышенный расход топлива для парового котла). Устанавливается за конденсатоотводчиком. Присоединение внутренняя резьба или фланцы. Подробнее о том, как выбрать конденсатоотводчик, читайте в статье на нашем сайте. Ознакомиться с тем, как обозначается конденсатоотводчик на схеме, Вы сможете в нашей статье.|
ПРИМЕНЕНИЕ: |
В конденсатных линиях за конденсатоотводчиками |
|
ИСПОЛНЕНИЕ: |
DW 40 S |
|
ТИПОРАЗМЕРЫ: |
DN1/2" – DN1“; DN15 – DN25 |
|
ПРИСОЕДИНЕНИЕ: |
Внутренняя резьба ISO 7/1Rp(BS21) NPT (ANSI B1.20.1) Фланцы по EN 1092–1 or ANSI |
|
УСТАНОВКА: |
Горизонтально или вертикально |
Макс.рабочее давление 40 бар
Макс. рабочая температура 280 °C
Пример заказа: DW40 DN1/2" BSP.

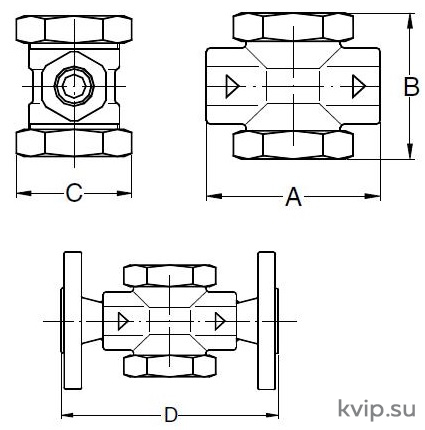

Габаритные размеры ADCA DW40S (DN15 – DN25) стекла смотрового двухстороннего
%20стекло%20смотровое%20двухсторонее_Р3.jpg "ADCA DW40S (DN15 – DN25) стекло смотровое двухсторонее")
|
РАЗМЕРЫ (мм) |
-Резьба |
EN 1092-1 Фланцы | ||||
|
DN |
А |
В |
С |
Масса, кг |
Е |
Масса, кг |
| 15 | 90 | 80 | 60 | 1,25 | 130 | 2,8 |
| 20 | 90 | 80 | 60 | 1,25 | 150 | 3,4 |
| 25 | 100 | 87 | 65 | 2,1 | 160 | 4,7 |
Спецификация материалов ADCA DW40S (DN15 – DN25) стекла смотрового двухстороннего
%20стекло%20смотровое%20двухсторонее_Р2.jpg "ADCA DW40S (DN15 – DN25) стекло смотровое двухсторонее")
| № | ОПИСАНИЕ | МАТЕРИАЛЫ |
|---|---|---|
| 1 | Корпус | P250GH/1.0460 |
| 2 | Крышка | P250GH/1.0460 |
| 3 | * Уплотнение | Нерж.сталь/ Графит |
| 4 | * Стекло | Боросиликат |
