Описание ADCA DW12 Стекла смотрового двухстороннего (Бронзовый корпус)
Для контроля за исправной работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в линию возврата конденсата (повышенный расход топлива для парового котла). Подробнее о том, как выбрать конденсатоотводчик, читайте в нашей статье.Устанавливается за конденсатоотводчиком. Присоединение внутренняя резьба. Узнать о том, как обозначается конденсатоотводчик на схеме, Вы сможете в статье на нашем сайте.
|
ОПЦИИ: |
С боросиликатным стеклом |
|---|---|
|
ПРИМЕНЕНИЕ: |
В конденсатных линиях за конденсатоотводчиками |
|
ИСПОЛНЕНИЯ: |
DW 12 |
|
ТИПОРАЗМЕРЫ: |
DN11/4" – DN2" |
|
ПРИСОЕДИНЕНИЕ: |
Внутренняя резьба ISO 7/1Rp(BS21) |
|
УСТАНОВКА: |
Горизонтальная или вертикальная |

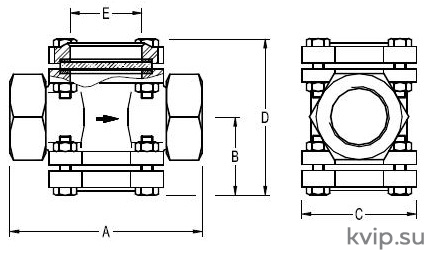

Габаритные размеры ADCA DW12 Стекла смотрового двухстороннего (Бронзовый корпус)
_Р21.jpg "ADCA DW12 Стекло смотровое двухстороннее (Бронзовый корпус)")
| DN | А | В | С | D | Е | Масса, Кг |
|---|---|---|---|---|---|---|
| 1 1/4" | 125 | 55 | 83 | 109 | 50 | 2,5 |
| 1 1/2" | 135 | 57 | 83 | 113 | 50 | 2,8 |
| 2" | 170 | 70 | 104 | 139 | 60 | 5 |
| Ограничения по использованию (Закаленное стекло) | Ограничения по использованию (Боросиликатное стекло) | ||
| ДАВЛЕНИЕ | ТЕМПЕРАТУРА | ДАВЛЕНИЕ | ТЕМПЕРАТУРА |
| 16 бар | -10/120°С | 16 бар | -10/120° С |
| / | / | 14,4 бар | 150 °C |
| / | / | 13,4 бар | 180 °C |
| / | / | 12,8 бар | 200 °C |

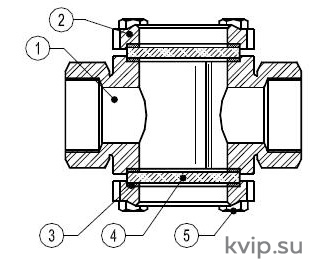

Спецификация материалов ADCA DW12 Стекла смотрового двухстороннего (Бронзовый корпус)
_Р22.jpg "ADCA DW12 Стекло смотровое двухстороннее (Бронзовый корпус)")
| № | ОПИСАНИЕ | МАТЕРИАЛЫ |
|---|---|---|
| 1 | Корпус | Бронза В62 / ASTM В148-97 |
| 2 | Крышка | Бронза В62/ASTM В148-97 |
| 3 | *Уплотнение | Нерж.сталь / Г рафит |
| 4 | *Стекло | Закаленное стекло |
| 4 | *Стекло | Боросиликатное стекло |
| 5 | Болты | Steel 8.8 |
