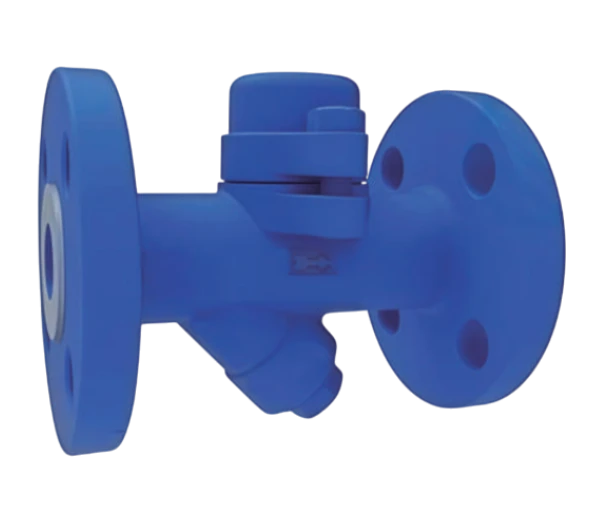

Описание
Стандартная капсула срабатывает при температуре на 5 °C ниже температуры насыщения при данном давлении. Опционально может поставляться капсула, срабатывающая при температуре на 15 °C ниже температуры насыщения. Все внутренние детали изготовлены из нержавеющей стали, а поверхности седла и плунжера упрочнены. Для защиты от грязи конденсатоотводчик оснащен встроенной плоской или цилиндрической сеткой фильтра.Принцип работы
Термостатическая капсула определяет разницу между температурой пара при данном давлении и температурой конденсата. Когда температура конденсата достигает заданного значения, капсула открывает клапан конденсатоотводчика для слива конденсата.Прочитать о правильной установке конденсатоотводчиков на паропровод, вы можете в статье на нашем сайте.
Teхнические данные
|
Параметр |
Значение |
|
Номинальное давление |
PN40 |
|
Макс. допустимое давление (корпус) |
5.0 МПа при 50 °C |
|
Макс. допустимая температура (корпус) |
400 °C при 3.5 МПа |
|
Максимальное рабочее давление |
3.2 МПа |
|
Максимальная рабочая температура |
300 °C при 3.2 МПа |
DN и соединения
Резьба BSP: ½" , ¾", 1"
Фланцы PN40: DN15, DN20, DN25, DN40, DN50
Пропускная способность
Поставляемые модели
BPST32 - С плоской сеткой фильтраBPST32Y - С цилиндрической сеткой фильтра
BPST32CV - С плоской сеткой фильтра и обратным клапаном
BPST32YСV - С цилиндрической сеткой фильтра и обратным клапаном
Узнать подробнее как выбрать конденсатоотводчик, вы сможете в статье на нашем сайте.
Maтериалы
Корпус и крышка конденсатоотводчика: А105, F304Седло клапана: нержавеющая сталь
Капсула: нержавеющая сталь
Размеры, мм
|
Модель |
BPST32 |
BPST32Y |
|
|||||||||
|
DN& |
15 |
20 |
25 |
40 |
50 |
15 |
20 |
25 |
40 |
50 |
|
|
|
A |
95 |
-- |
100 |
-- |
|
|||||||
|
A1 |
150 |
160 |
230 |
150 |
160 |
230 |
|
|||||
|
B |
64 |
|
||||||||||
|
C |
95 |
|
||||||||||
|
D |
17 |
19 |
23 |
30 |
17 |
19 |
23 |
30 |
||||
|
Вес, кг |
Резьба |
1.7 |
2.0 |
-- |
|
|
1.7 |
2.0 |
-- |
|
|
|
|
3.0 |
3.5 |
4.2 |
6.0 |
7.0 |
3.0 |
3.5 |
4.2 |
6.0 |
7.0 |
|||
|
Фланцы |
||||||||||||
